R_TRIG('Expression')
Argumente
|
'Expression' |
Digitales Eingangssignal oder digitaler Ausdruck |
Beschreibung
Diese Funktion liefert den Wert TRUE für 1 Sample, wenn der Übergang von FALSE nach TRUE bei 'Expression' erkannt wurde.
Damit können gezielt steigende Flanken erkannt und signalisiert werden.
Beispiel

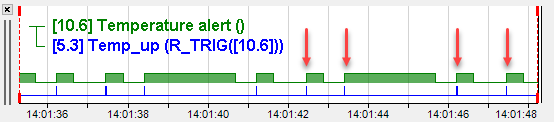

Jedes Mal, wenn das Signal einer Temperaturwarnung auftritt, soll ein Signal erzeugt werden.
Lösung
Mithilfe der Funktion R_TRIG ein digitales Signal Temp_up erzeugen, das nur bei einer steigenden Flanke von dem Temperaturwarnsignal Temperature_alert kurz den Wert TRUE annimmt.
