Max('Expression',' Reset=0')
Argumente
|
'Expression' |
Messwert, für den der Maximalwert ermittelt werden soll |
|
|
'Reset' |
Optionaler digitaler Parameter, der zum Rücksetzen des Maximums verwendet werden kann, z. B. um Einpendelvorgänge des Messsignals in der Startphase zu ignorieren. 'Reset' kann selbst auch ein Ausdruck sein. |
|
|
'Reset' = TRUE |
Berechnung anhalten und Ergebnis auf Momentanwert von 'Expression' setzen. |
|
|
'Reset' = 0 |
Berechnung durchführen; zuletzt erkanntes Maximum wird ausgegeben. (Voreinstellung) |
|
Beschreibung
Diese Funktion liefert als Ergebnis den Maximalwert 'Expression'. Es wird als konstanter Wert (horizontale Linie) im Signalstreifen angezeigt. Jeder Wert wird mit dem vorherigen verglichen. Ist der neue Wert größer als der alte, wird der größere Wert in die Kurve eingetragen. Ist der neue Wert gleich oder kleiner als der alte, wird der alte Wert eingetragen. Mit dem digitalen Signal 'Reset' kann wahlweise die Maximalwert-Berechnung gestoppt und das Ergebnis wieder auf den Istwert des Eingangssignals zurückgesetzt werden. Ohne das Reset-Signal besteht keine Möglichkeit die Anzeige zurückzusetzen, es sei denn, die Messung wird angehalten und neu gestartet. 'Reset' kann auch als Ausdruck formuliert werden.
Beispiele:
|
Max([0:0]) |
Es erfolgt kein Reset. |
|
Max([0:0],If(Mod(T(),20)=0,TRUE(),FALSE())) |
Der Maximalwert wird alle0 Sekunden zurückgesetzt. |
|
Max([0:0],[3.1]) |
z. B. mit [3.1] = If([0:0]<10, 1, 0) Der Maximalwert wird zurückgesetzt, sobald der Ausdruck [3.1] TRUE zurückgibt, also wenn der Ausdruck [0:0] den Grenzwert 10 unterschreitet.. |
Beispiel
Tipp |
|
|---|---|
 |
Diese Funktion kann in einem virtuellen Remanenzmodul verwendet werden. Ihre Ergebniswerte können damit über ein Stoppen und Neustarten der Messung erhalten werden. |
Für einen Messwert soll das Maximum ermittelt werden. Dabei soll die Start-Phase in der Berechnung unberücksichtigt bleiben.
Aufgabenstellung
Um Ausschläge während der Startphase zu löschen wird der Maximalwert durch Nutzung der 'Reset'-Funktion zurückgesetzt. Dies kann über die TriggerConstant-Funktion erfolgen, die das Einpendeln des Messwertes abwartet. Das Setzen des 'Reset'-Parameters erfolgt über die Flanken-Erkennung ('OneShot') des Triggers.
Hinweis |
|
|---|---|
 |
Der 'Reset'-Parameter darf nicht dauerhaft auf TRUE gesetzt werden, da der Maximalwert dadurch permanent zurückgesetzt werden und somit dem Messwert entsprechen würde. |

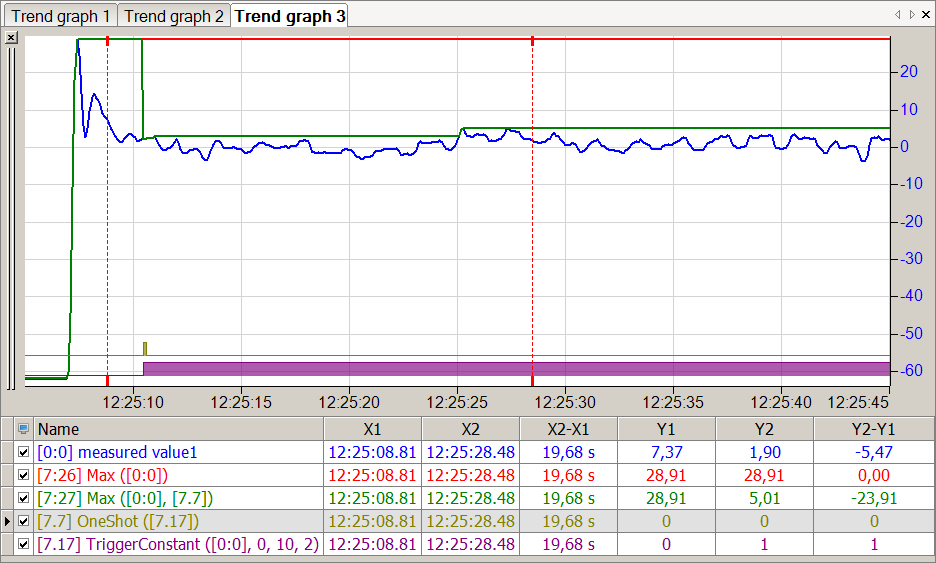

Lösung
|
Bla |
Messwert |
Rot |
Verfälschter Maximalwert ohne 'Reset' |
|
Grün |
Maximalwert mit Reset nach Startphase |
Gelb |
One-Shot Funktion zur Auslösung des 'Reset' |
|
Lila |
Trigger nach der Startphase |
