LP('Expression','Omega*','Reset=0')

Argumente

'Expression'

Messwert

'Omega*'

Angabe der Kreisfrequenz des Filters, daraus ergibt sich die Frequenz der Funktion LP zu Frequenz = 'Omega'/(2*PI)

'Reset'

Optionaler digitaler Parameter, der zum Deaktivieren der Funktion verwendet werden kann. 'Reset' kann selbst auch ein Ausdruck sein.

'Reset' > 0

Filter wird deaktiviert, Eingangssignal wird ungefiltert ausgegeben

'Reset' = 0

Filter wird angewendet

Parameter, die mit * enden, werden nur einmalig zu Beginn der Erfassung übernommen.
Beschreibung

Die Funktion ist ein Lowpassfilter mit Frequenz = 'Omega'/(2*PI) auf 'Expression'. Das Filter ist ein einpoliges Filter mit einer Roll-Off-Rate von 20 dB/Dekade. Wenn der optionale Parameter 'Reset' TRUE ist, dann wird das Filter deaktiviert und das Resultat ist das ungefilterte Eingangssignal 'Expression'. 'Reset' kann auch als Ausdruck formuliert werden.

Beispiele:

LP([0:0],10)

Filter ist aktiv ('Reset' weggelassen).

LP([0:0],10,If([0:0]<0,1,0))

Die Filterfunktion wird nur für positive Werte angewendet.

LP([0:0],10,[3.1])

z. B. mit [3.1] = If([0:0]>10, 1, 0)

Der Filter wird deaktiviert, sobald der Ausdruck [3.1] TRUE zurückgibt, also wenn der Ausdruck [0:0] den Grenzwert 10 überschreitet.
Beispiel

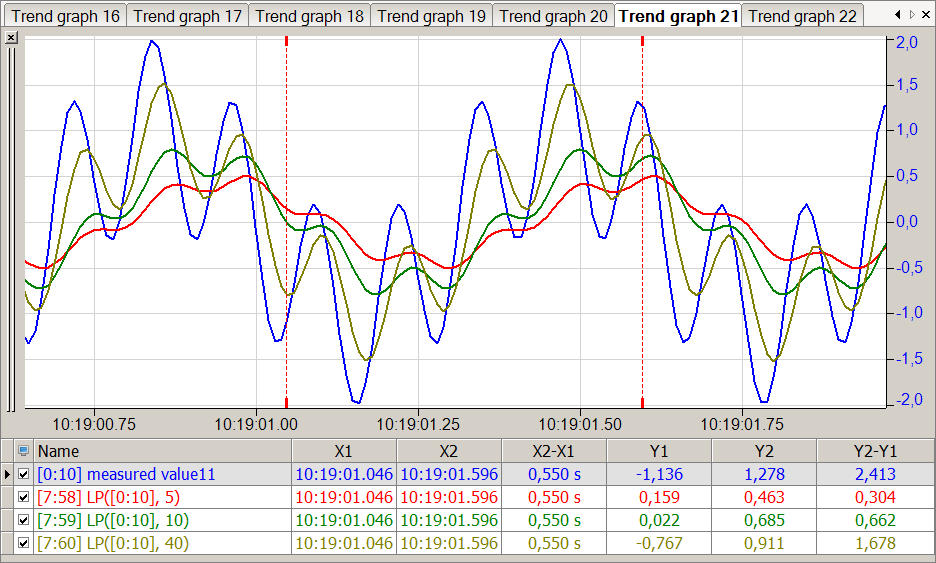

Anwendung der Filterfunktion auf eine Sinusschwingung mit 10 Hz, die von einer weiteren Schwingung mit 50 Hz überlagert wird.
Aufgabenstellung

Die Filterfunktion soll mit den Werten 5, 10 und 40 für 'Omega' angewendet werden.
Lösung

Je niedriger der Wert für 'Omega' gewählt wird, umso stärker wird das Signal gedämpft.
