F_TRIG('Expression')
Argumente
|
'Expression' |
Digitales Eingangssignal oder digitaler Ausdruck |
Beschreibung
Diese Funktion liefert den Wert TRUE für 1 Sample, wenn der Übergang von TRUE nach FALSE bei 'Expression' erkannt wurde.
Damit können gezielt fallende Flanken erkannt und signalisiert werden.
Beispiel

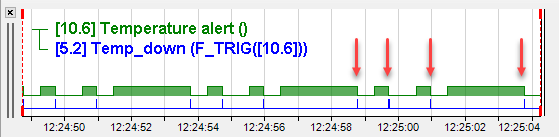

Jedes Mal, wenn das Signal einer Temperaturwarnung abfällt, soll ein Signal erzeugt werden.
Lösung
Mithilfe der Funktion F_TRIG ein digitales Signal Temp_down erzeugen, das nur bei einer fallenden Flanke von dem Temperaturwarnsignal Temperature_alert kurz den Wert TRUE annimmt.
