ExtendPulse('Input','Time*')
Parameter, die mit * enden, werden nur einmalig zu Beginn der Erfassung übernommen.
Beschreibung
Diese Funktion verlängert einen Impuls an 'Input' auf die Mindestlänge von 'Time' Sekunden. Eine weitere steigende Flanke an 'Input' startet die Zeit neu.
Beispiel
Verlängerung der Impulse eines Messwerts auf eine Mindestlänge von 0,3.
Lösung

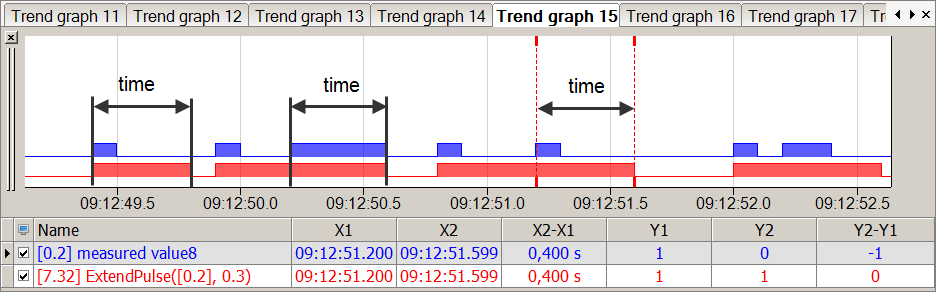

In der nachfolgenden Abbildung zeigt der blaue Balken den Messwert und der rote Balken zeigt die verlängerte Impulse des Messwerts.
Hinweis |
|
|---|---|
 |
Durch das Schalten der Flanken im Messpunktraster können die grafische Darstellung und die Berechnung der Mindestlänge einen Messpunkt über der unter 'Time' angegebenen Mindestlänge liegen. |
