Eff('Expression','Frequency')
Beschreibung
Diese Funktion berechnet den Effektivwert von 'Expression' mit der Grundfrequenz von 'Frequency'.
Die folgende Formel wird für die Berechnung des Effektivwertes verwendet:
Hinweis |
|
|---|---|
 |
Der Effektivwert wird erst im nächsten Takt der Grundfrequenz ausgegeben. |
Beispiel
Für einen Wechselspannungsverlauf mit einer Frequenz von 0,1 kHz, der von einer zweiten Wechselspannung mit 0,5 kHz überlagert wird, soll der Effektivwert der Spannung für beide Frequenzen ermittelt werden.
Lösung

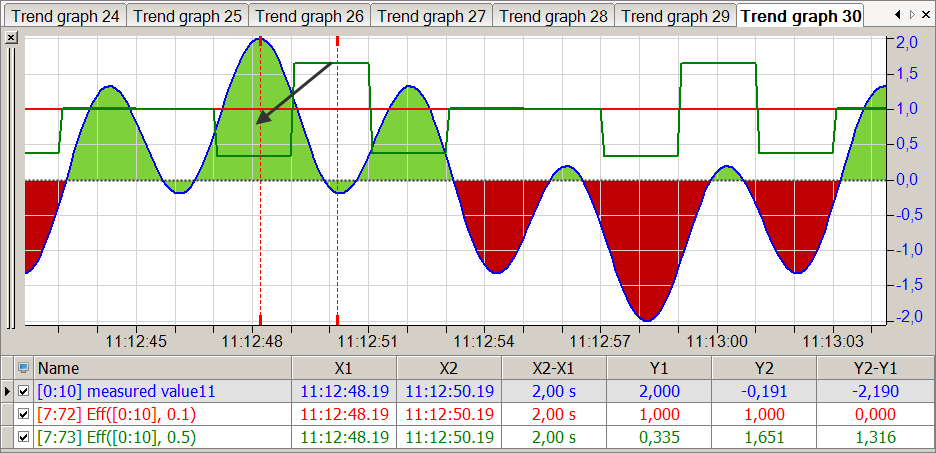

In der nachfolgenden Abbildung zeigt die blaue Kurve das Wechselspannungssignal und die grüne Kurve zeigt die Effektivspannung mit der Berechnungsfrequenz 0,5 kHz. Die rote Gerade zeigt die Effektivspannung mit der Berechnungsfrequenz 0,1 kHz.
