Triggermodul – Register Digital

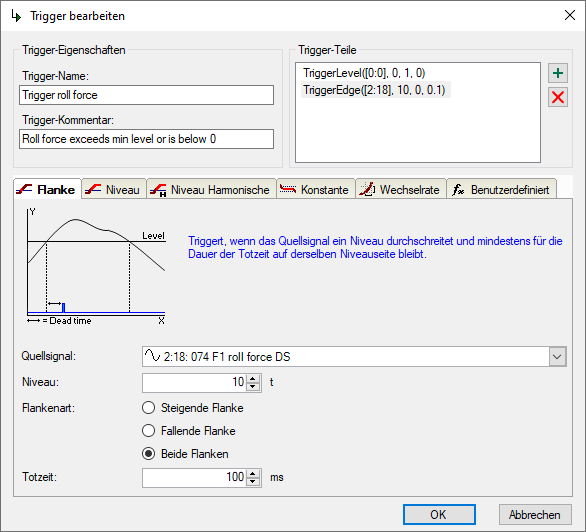

Trigger-Eigenschaften

Trigger-Name und -Kommentar

In den Trigger-Eigenschaften können Sie einen Namen und einen Kommentar für den Trigger eingeben.

Trigger-Teile

Der Ausdruck eines Triggers besteht aus einem oder mehreren Teilen. Jeder dieser Teile ist wiederum selbst ein Ausdruck. Diese Teile werden zusammengefügt über die Funktion OR. Dadurch ist der Trigger = 1 (TRUE), wenn einer seiner Teile = 1 (TRUE) ist.

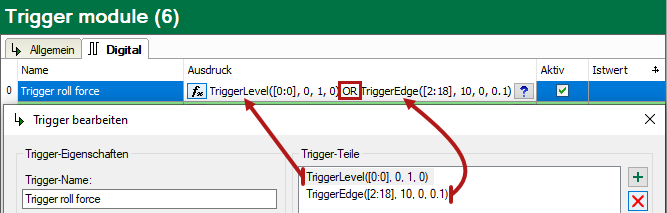

Das Beispiel in der obigen Abbildung zeigt 2 Teile: TriggerEdge([2:18],10,0,0.1) und TriggerLevel([0:0],0,1,0).

Ergebnis:

Wenn Sie einen weiteren Trigger-Teil hinzufügen möchten, klicken Sie auf den Hinzufügen-Button (grünes Plus).

Wenn Sie einen Trigger-Teil bearbeiten möchten, stellen Sie sicher, dass der betroffene Teil markiert ist. Anschließend werden alle vorgenommenen Änderungen der Einstellungen unten auf diesen Teil angewandt.

Wenn Sie einen Trigger-Teil entfernen möchten, klicken Sie auf den Löschen-Button (rotes X).

Register für die Trigger-Konfiguration

Je nach Art des Prozesses oder der Maschine können diese Ausdrücke mehr oder weniger komplex sein. Es gibt 5 verschiedene Trigger-Typen für die gängigsten Situationen.

• Flanke

• Niveau

• Konstante

• Wechselrate

• Benutzerdefiniert

Die Grundeigenschaften dieser Trigger-Typen sind in der folgenden Tabelle beschrieben. Die kleinen Zeichnungen finden Sie auch im Dialog selbst.

Trigger-Typ	Erklärung	Anmerkung
Flanke		kurze Pulsdauer des Triggers nach Totzeit.
Niveau		kurze Pulsdauer des Triggers nach Totzeit.
Konstante		Dauer des Triggers nach Totzeit solange wie Bedingung erfüllt ist.
Wechselrate		Dauer des Triggers nach Totzeit solange wie Bedingung erfüllt ist.
Benutzerdefiniert	Jeder beliebige logische Ausdruck oder Kombination von Trigger-Funktionen.	Funktionen des Ausdruckseditors in vollem Umfang verfügbar. Beachten Sie, dass das Ergebnis ein Digitalsignal sein muss.

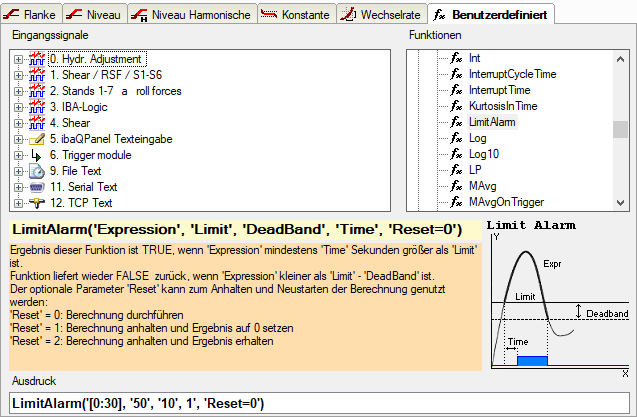

Beispiel für den Gebrauch eines Ausdrucks für einen benutzerdefinierten Trigger:

Für Informationen über den Einsatz von Triggern als Start- und Stopp-Trigger zur Datenaufzeichnung, siehe Trigger-Einstellung.
