Beschreibung

Das Steuerungsnetzwerk LAN ADMAP ist ein Netzwerk des integrierten Steuersystems CIE von Toshiba und ermöglicht eine freie Kommunikation mit angeschlossenen TOSDIC-CIE-Geräten. Die Hardware-Schnittstelle zum ADMAP-Netzwerk ist die Baugruppe JAMI1 von Toshiba. Sie ermöglicht dem Computer Zugriff auf ADMAP Legacy-Netzwerk (ADMAP-5M Bus), einem redundanten Netzwerk. ibaPDA unterstützt ausschließlich das Scan-Übertragungsprotokoll und ADMAP-5M-Bus.

Schnittstellenkonfiguration

Die Schnittstelle Toshiba ADMAP JAMI1 zeigt nur Status- und Diagnose-Informationen an. Hier sind keine Einstellungen vorzunehmen.

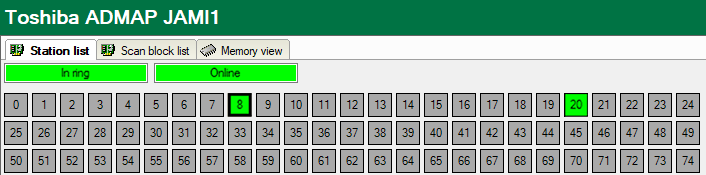

Register Stationenliste und Scan-Block-Liste

Bezeichnungen "Im Ring" und "Online"

Die ersten beiden Bezeichnungen geben an, ob die Karte selbst mit dem Ring verbunden und online ist. Wenn die Karte online ist, dann werden alle Daten, die auf die Karte geschrieben wurden, zu den anderen Stationen im Ring übertragen. Beim Booten des Computers ist die Karte dann automatisch online.

Feld "Station"

Unten sehen Sie ein Feld mit 256 Kästchen. Jedes Kästchen steht für eine Station im ADMAP-Netzwerk und zeigt ihren jeweiligen Status an:

  • Grau: Station ist nicht verbunden

  • Rot: Station ist verbunden und im Stand-by-Modus

  • Grün: Station ist verbunden und im Online-Modus

  • Dicker Rahmen: Station entspricht der JAMI1-Baugruppe des ibaPDA-PCs (wie Nummer 8 in der Abbildung oben)

Scan-Block-Liste

Das Register "Scan-Block-Liste" zeigt die Scan-Blöcke an. Abgebildet sind 1024 Kästchen. Jedes von ihnen entspricht einem Scan-Block und zeigt den aktuellen Status des Kästchens an.

  • Grau: Scan-Block ist beschädigt

  • Rot: Scan-Block ist beschädigt während ibaPDA diesen Block ausliest

  • Grün: Scan-Block ist unbeschädigt Ein Scan-Block ist unbeschädigt, wenn es für diesen Block einen Talker gibt, also wenn eine Station in diesem Block schreibt.

  • Dicker Rand: ibaPDA liest diesen Block gerade aus

Verfügbare Module

  • Gemeinsamer Speicher; 0 bis 1000 Analogsignale und 0 bis 1000 Digitalsignale (Standard 32/32)

  • Scan-Block; 0 bis 1000 Analogsignale und 0 bis 1000 Digitalsignale (Standard 32/32)
Produktname

ibaPDA-Interface-Toshiba-ADMAP JAMI1 (Art.-Nr. 31.001046)
