Aufgabe

Für ein Bürogebäude sollen die Messwerte Temperatur und Luftfeuchtigkeit sowie der Zustand der Beleuchtung für vier Räume erfasst und mit ibaQPanel visualisiert werden.

Das QPanel-Layout soll schon erstellt werden, bevor die realen Eingangssignale zur Verfügung stehen. Daher werden Signal-Mapper-Module verwendet, über die die QPanel-Elemente mit Daten versorgt werden.

Umsetzung

1. Ein erstes Signal-Mapper-Modul hinzufügen und umbenennen (Modulname „Room_01“).

2. In den allgemeinen Moduleinstellungen auf den Link Profile konfigurieren klicken.

3. Ein Profil hinzufügen und umbenennen („Room“).

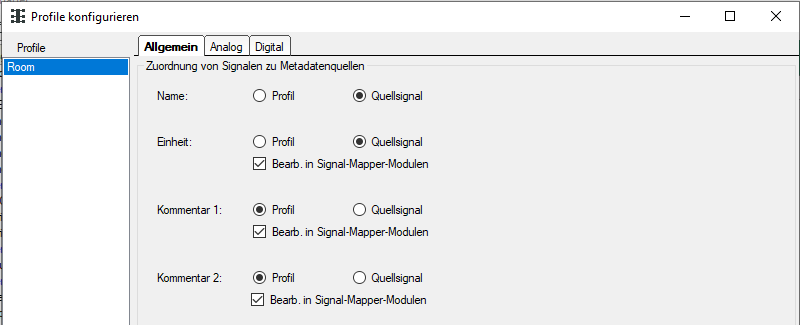

4. Im Register Allgemein des Profils festlegen, welche Metadaten aus dem Quellsignal übernommen werden sollen und welche vom Profil beibehalten werden. Signalname und Einheit werden hier aus dem Quellsignal übernommen.

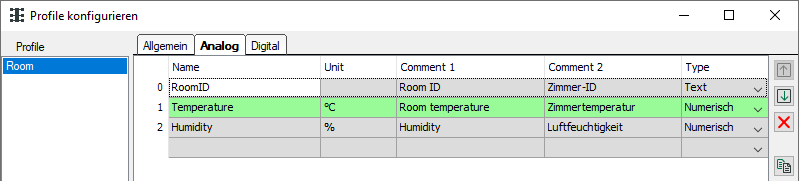

5. Im Register Analog die Analogwerte definieren, die für die Visualisierung benötigt werden (RoomID, Temperature, Humidity).

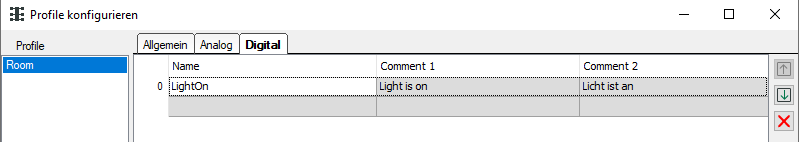

6. Im Register Digital die Digitalsignale definieren, die für die Visualisierung benötigt werden (LightON).

7. Den Dialog Profile konfigurieren über <OK> verlassen und in den allgemeinen Moduleinstellungen unter Profil das Profil „Room“ auswählen.

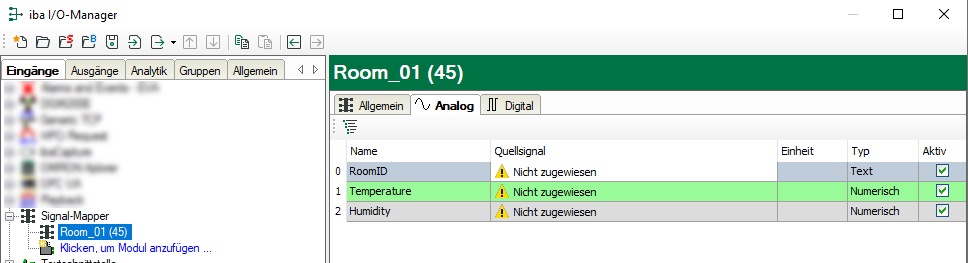

8. Mit dem Profil erhält das Modul automatisch die Register Analog und Digital mit den definierten Signalen. Die Quellsignale sind noch nicht zugewiesen.

9. Das Signal-Mapper-Modul dreimal kopieren und jeweils umbenennen, sodass vier Module „Room_01“… „Room_04“ vorhanden sind. Alle vier Module haben noch die gleichen Signalnamen.

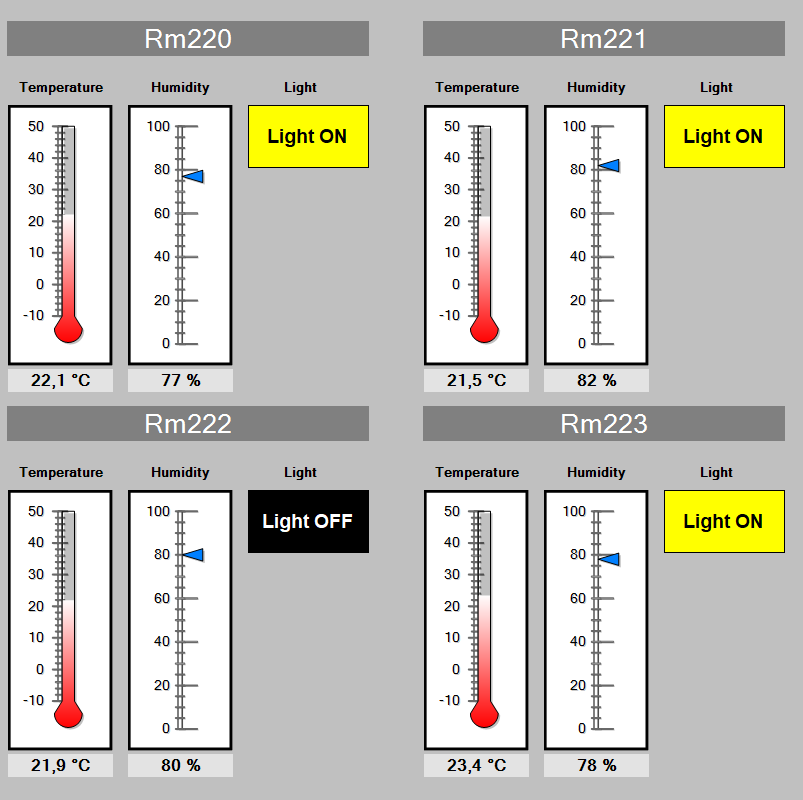

10. QPanel-Elemente für die Anzeige der Signale erstellen und als Gruppe für einen Raum zusammenstellen. Diese Gruppe dann dreimal kopieren.

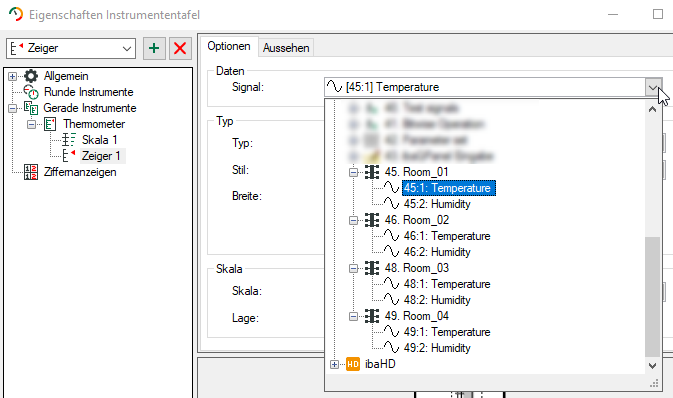

Die QPanel-Elemente mit den Signalen der Signal-Mapper-Module "Room_01" bis "Room_04" entsprechend der Raumzugehörigkeit verknüpfen. Die Eingangssignale der QPanel-Elemente haben je Signalart alle den gleichen Namen (z. B. „Temperature“), kommen aber jeweils von einem anderen Modul.

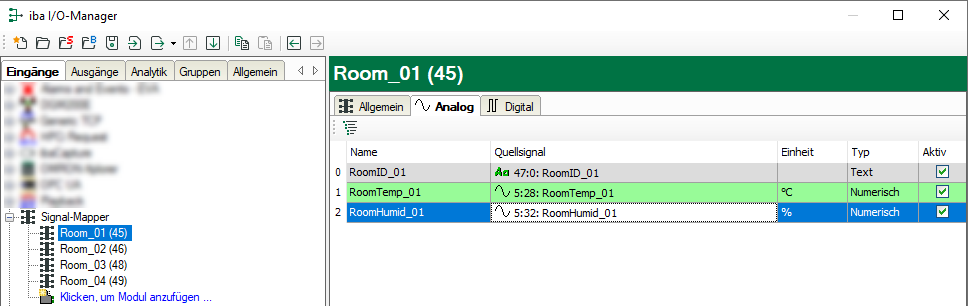

11. Wenn die Quellsignale verfügbar sind, dann können sie den Signal-Mapper-Modulen in den Registern Analog und Digital zugewiesen werden. Da im Profil die Übernahme des Signalnamens aus dem Quellsignal gewählt wurde, ändern sich die Signalnamen der Signal-Mapper-Module entsprechend.
