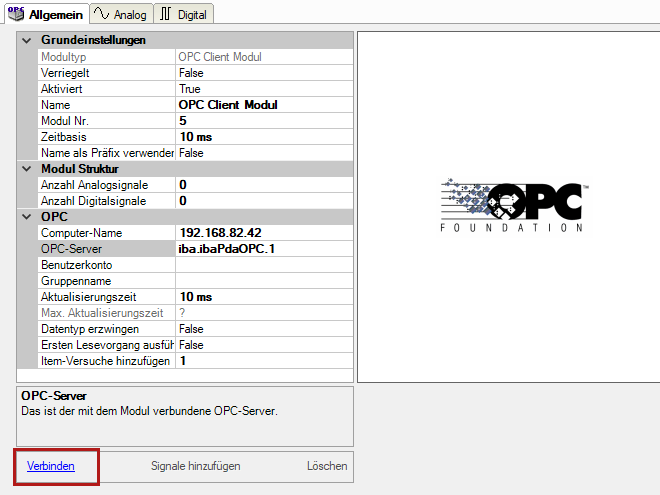

Im Register Allgemein eines OPC-Moduls finden Sie im unteren Bereich drei Hyperlinks:

Verbinden, Signale hinzufügen und Löschen.

Solange sich noch keine Einträge in den Signaltabellen befinden, sind die Hyperlinks Signale hinzufügen und Löschen deaktiviert.

Um OPC-Variablen in die Signaltabellen einzutragen, gehen Sie wie folgt vor:

1. Nachdem Sie die Einstellungen für den OPC-Server im Register Allgemein vorgenommen haben, klicken Sie auf Verbinden .









2. Wenn die Einstellungen korrekt sind, die Verbindung physikalisch vorhanden und der OPC-Server aktiv ist, sollte kurz darauf der Hyperlink Signale hinzufügen aktiv sein. Klicken Sie auf Signale hinzufügen .

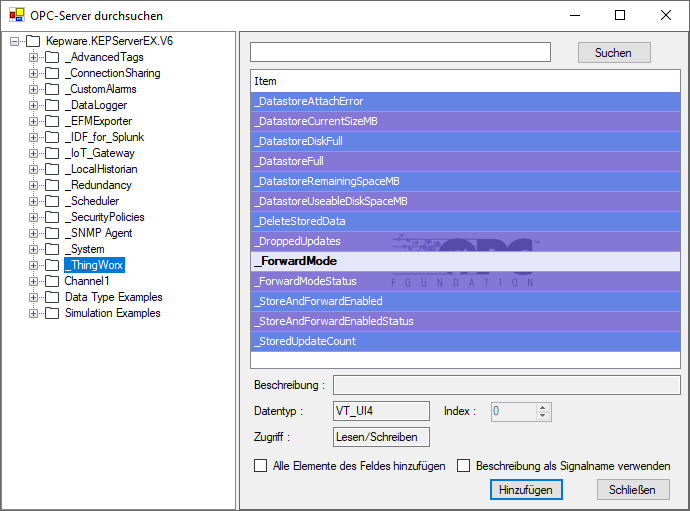

3. Es öffnet sich der OPC-Browser, in dem alle OPC-Variablen des betreffenden OPC-Servers angezeigt werden. Markieren Sie die gewünschten OPC-Tags, die in die ibaPDA-Tabellen zur Messung übernommen werden sollen. Sie können einzelne Variablen markieren, mehrere Variablen (<Strg>+Mausklick) oder auch ganze Bereiche (<Umsch>+Mausklick).









4. Wenn Sie die gewünschten Signale markiert haben, klicken Sie auf <Hinzufügen>. Die Variablen werden automatisch in die nächsten freien Tabellenzeilen eingetragen. Die Unterscheidung zwischen analogen und digitalen Signalen wird automatisch getroffen.

5. Haben Sie alle gewünschten Signale hinzugefügt, verlassen Sie den Dialog über <Schließen>.

6. Wenn Sie noch weiter im I/O-Manager arbeiten wollen, dann trennen Sie die Verbindung zum OPC-Server über den Hyperlink Trennen. Wenn Sie den I/O-Manager ohnehin verlassen wollen, klicken Sie einfach auf <OK> im Dialog des I/O-Managers. Die Verbindung zum OPC-Server wird dann automatisch getrennt.
