In diesen Registern nehmen Sie die Konfiguration der Analogsignale bzw. der Digitalsignale vor. Die Signaltabelle hat so viele Zeilen, wie Sie im Register Allgemein bei Anzahl Analogsignale bzw. Anzahl Digitalsignale angegeben haben.

Allgemeine Spalten in der Signaltabelle

Für eine Beschreibung der allgemeinen Signaltabellenspalten siehe Spalten in Tabellen mit Analog- und Digitalsignalen.

Satz

Geben Sie den Typ des NMEA-Datensatzes an, aus dem das Signal stammt.

Feld

Geben Sie die Stelle im NMEA-Datensatz an, an dem das ausgewählte Signal steht. Die Felder im Datensatz sind durch Kommas getrennt.

NMEA-Datentyp

Wählen Sie den Datentyp des Signals.

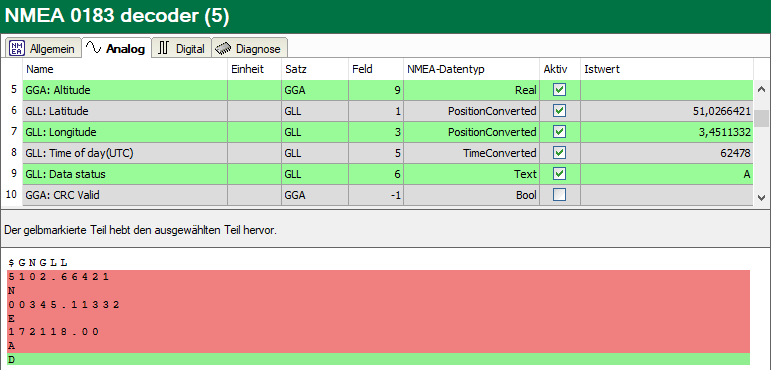

Vorschaubereich

Der Vorschaubereich zeigt Ihnen den Datensatz des Quellsignals als aktuelle Werte an. Jede Zeile entspricht einem Feld des Datensatzes. In der Spalte Feld in der Signaltabelle können Sie die Datensatzfelder den Signalen zuordnen.

Die verschiedenen Farben im Vorschaubereich haben folgende Bedeutung:

Farbe

Beschreibung

Grün (1)

Grüne Zeilen sind einem Textsignal in der Spalte Feld zugeordnet.

Rot (2)

Rote Zeilen sind mehreren Textsignalen in der Spalte Feld zugeordnet.

Gelb (3)

Wenn Sie Zeilen in der Signaltabelle anwählen, werden diese gelb hervorgehoben.

(1) = schwächste, (3) = dominanteste Farbe

Signale zur Signaltabelle hinzufügen

Über den Symbol-Browser

Über den Symbol-Browser können Sie die Signale des NMEA-0183-Datensatzes auswählen. Um den Symbol-Browser zu öffnen, haben Sie zwei Möglichkeiten:

  • Klicken Sie auf den Link im Register Allgemein des Moduls.

    Die Signale, die Sie im Symbol-Browser auswählen, füllen automatisch die nächste freie Zeile der Signaltabelle. Eine Mehrfachauswahl ist möglich. Der Symbol-Browser ist praktisch, wenn Sie erstmalig eine Tabelle füllen wollen oder eine teilweise gefüllte Tabelle auffüllen wollen.

  • Markieren Sie in der Signaltabelle die Zeile, in die Sie das Signal einfügen wollen. Klicken Sie in der Spalte Satz auf den Button <…>. Der Symbol-Browser öffnet sich.

    Auf diese Weise bestimmen Sie genau, an welcher Position das Signal in der Tabelle eingetragen wird. Eine Mehrfachauswahl ist nicht möglich.

Manuelle Eingabe

Wenn Sie im Symbol-Browser nicht die passenden Signale finden, können Sie die Signale auch manuell in die Tabelle eintragen.

  1. Geben Sie einen Namen und Datensatztyp in die entsprechenden Spalten einer Zeile ein.

  2. Wählen Sie den passenden NMEA-Datentyp.

  3. Aktivieren Sie das Signal.
