Um ein Profil für ein Multidecoder-Modul hinzuzufügen, klicken Sie im Register Allgemein des Multidecoder-Moduls unten auf den blauen Link Profile konfigurieren.

Alternativ können Sie im Register Digital bei jedem Decoder in der Spalte Profil die Drop-down-Liste öffnen und auf <Neues Profil> oder <Profil bearbeiten> klicken.

In beiden Fällen öffnet sich der Dialog Profile konfigurieren.

Unter dem linken Fenster des Dialogs finden Sie eine Reihe Buttons mit folgenden Funktionen:

Fügen Sie ein Profil hinzu und benennen Sie es so, dass die wesentlichen Informationen für die spätere Auswahl des Profils enthalten sind, z. B. Anzahl der Bits und Anwendung.

Jedes Profil enthält 32 Bits. Wenn der Decoder, dem das Profil zugewiesen ist, weniger als 32 Bits hat, dann werden nur die im Profil genutzten Bits berücksichtigt.

Tragen Sie nun in der Tabelle rechts daneben für jedes Bit, das genutzt werden soll, einen Namen ein. Bits, wo kein Name steht, werden bei der späteren Dekodierung nicht berücksichtigt.

Diese Namen werden später die Namen der Digitalsignale sein. Bei Bedarf tragen Sie noch Kommentare ein. Die Bitnummer in der ersten Spalte dient nur der Information und kann nicht verändert werden.

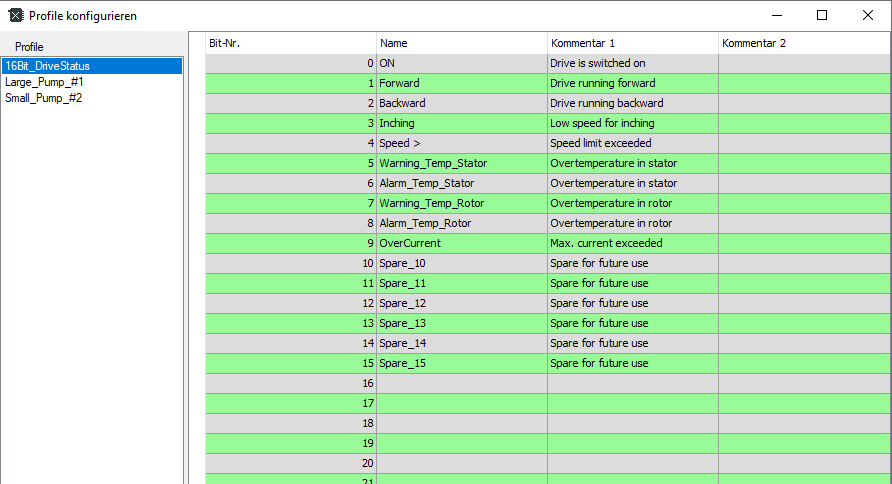

Beispiel

Von den Hauptantrieben einer Anlage wird jeweils ein Integer-Wert genutzt, um bis zu 16 Statusbits für den Zustand des Antriebs zu übertragen. Da es in der Anlage viele dieser Antriebe gibt, wird ein MultiDecoder-Profil erstellt, das dann für jeden passenden Antrieb verwendet werden kann.

Name des Profils: 16Bit_DriveStatus

Anwendung: Antriebsstatus mit 16 Bit
