Im 32Mbit Flex-Modus lässt sich die Anzahl der Signale flexibel in ibaPDA einstellen.

1. Starten Sie ibaPDA und öffnen den I/O-Manager.

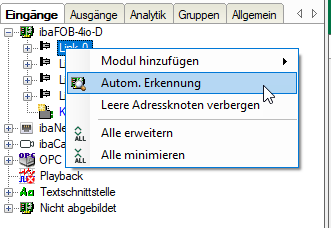

2. Markieren Sie im Signalbaum (links) den Link der ibaFOB-D-Karte, an dem ibaLink-VME angeschlossen ist. Klicken Sie mit der rechten Maustaste auf den Link, dann öffnet sich ein Untermenü. Wählen Sie "Autom. Erkennung" aus.









   ibaPDA erkennt die Baugruppe automatisch und zeigt sie im Signalbaum an.

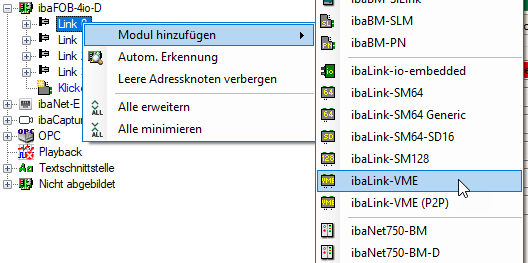

3. Sie können die Baugruppe auch manuell hinzufügen. Klicken Sie mit der rechten Maustaste auf den Link der ibaFOB-D-Karte, mit dem die Baugruppe verbunden werden soll und wählen "Modul hinzufügen" und aus der angezeigten Liste "ibaLink-VME" aus.









   Anschließend wird die Baugruppe im Signalbaum angezeigt.

4. Verschieben Sie die Baugruppe mit gedrückter Maustaste auf die Adresse (Link 1 bis 15 unter dem Gerät), die mit dem Drehschalter S1 am Gerät eingestellt ist. Stellung 1 bis F entspricht Adresse 1 bis 15.

5. Parametrieren Sie die ibaLink-VME-Module im I/O-Manager.
