Im Register Analog finden Sie vordefinierte Ergebnisse, die dann im Signalbaum zu Anzeige- und Aufzeichnungszwecken zur Verfügung stehen. Je nach Modultyp variieren Anzahl und Art der Ergebnisse.
|
Sternmodul |

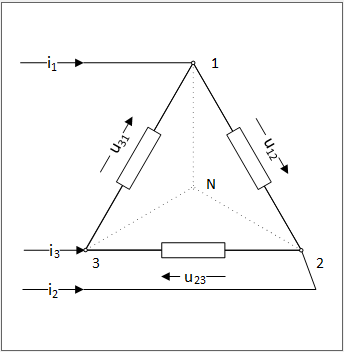

Dreieckmodul |
|---|---|
 |
 |
|
Effektive Spannung U1 Effektive Spannung U2 Effektive Spannung U3 Effektive Stromstärke I1 Effektive Stromstärke I2 Effektive Stromstärke I3 Effektive Stromstärke IN Kollektive effektive Spannung Kollektive effektive Stromstärke Wirkleistung Scheinleistung Blindleistung Blindleistung, mit Vorzeichen Leistungsfaktor Blindleistungsfaktor Blindleistungsfaktor, mit Vorzeichen |
Effektive Spannung U12 Effektive Spannung U23 Effektive Spannung U31 Effektive Stromstärke I1 Effektive Stromstärke I2 Effektive Stromstärke I3 Kollektive effektive Spannung Kollektive effektive Stromstärke Wirkleistung Scheinleistung Blindleistung Blindleistung, mit Vorzeichen Leistungsfaktor Blindleistungsfaktor Blindleistungsfaktor, mit Vorzeichen |
|
Einphasenmodul |

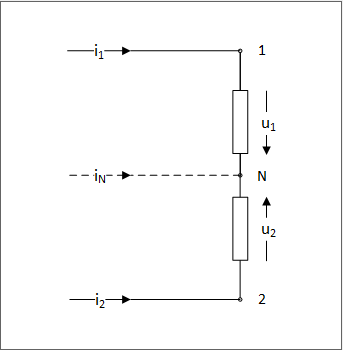

Zweiphasenmodul |
|---|---|
 |
 |
|
Effektive Spannung U Effektive Stromstärke I Wirkleistung Scheinleistung Blindleistung Blindleistung, mit Vorzeichen Leistungsfaktor Blindleistungsfaktor Blindleistungsfaktor, mit Vorzeichen |
Effektive Spannung U1 Effektive Spannung U2 Effektive Stromstärke I1 Effektive Stromstärke I2 Effektive Stromstärke IN Kollektive effektive Spannung Kollektive effektive Stromstärke Wirkleistung Scheinleistung Blindleistung Blindleistung, mit Vorzeichen Leistungsfaktor Blindleistungsfaktor Blindleistungsfaktor, mit Vorzeichen |
