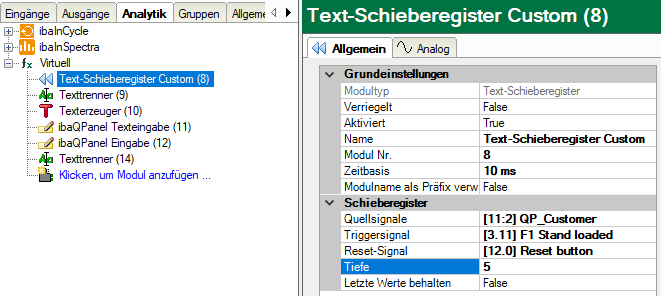

Für eine Anlage, die Stahlblech für die Automobilindustrie produziert, soll eine Anzeige mit ibaQPanel realisiert werden, die neben den Losnummern auch die Kundennamen der letzten 5 produzierten Blechbunde anzeigt. Das Textsignal "Kunde" wird in einem Text-Schieberegister angelegt. In dem bereits vorhandenen Textsignal "QP_Kunde" ist stets der zur Produktion passende Kundenname enthalten. Hier als manuelle Eingabe in ibaQPanel ausgeführt, es kann aber auch jeder andere, automatisch generierte Text sein. Das Triggersignal löst jedes Mal aus, wenn ein neues Band in die Anlage einläuft. Da die letzten 5 Bunde angezeigt werden sollen, wird die Registertiefe auf 5 eingestellt.

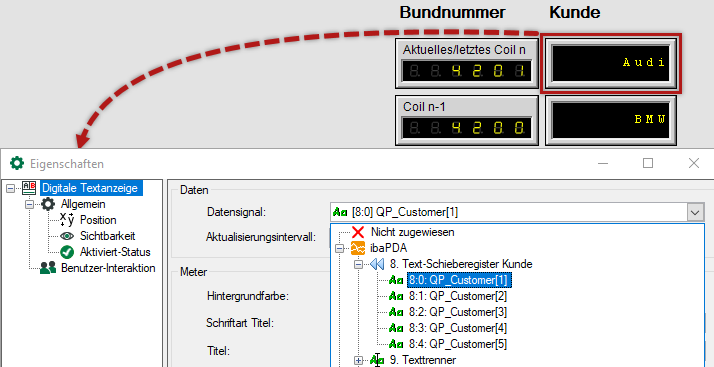

In ibaQPanel werden 5 digitale Textanzeigen projektiert, von denen jede auf eines der indizierten Schieberegister-Textsignale zugreift.
[1] = jüngstes Register, [5] = ältestes Register

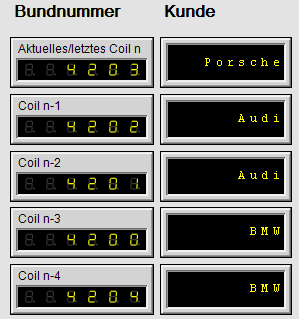

Ergebnis: In der rechten Reihe werden nun die Kundennamen für die letzten 5 Bunde angezeigt. Das jüngste bzw. aktuelle Bund steht ganz oben. Die linke Reihe wurde mit digitalen Ziffernanzeigen und Analogsignalen im (numerischen) Schieberegistermodul realisiert.
