Das Einstellen der Zeitbasis ist nicht möglich, da sich diese aus dem kleinsten gemeinsamen Vielfachen aller Modulzeitbasen ergibt und mindestens 50 ms beträgt. Höhere Zeitbasen werden automatisch berechnet.

Im Register Allgemein sollten Sie

• Den OPC-Server-PC auswählen

• Den OPC-Server auswählen (Service)

• Die Benutzerdaten eingeben (falls erforderlich)

• Einen Gruppennamen eingeben (optional)

Für Hinweise zu den allgemeinen Moduleinstellungen siehe Allgemeine Moduleinstellungen.

Darüber hinaus können Sie noch folgende Einstellungen vornehmen:

Datentyp erzwingen

Wenn diese Option aktiviert ist (True), dann werden die Analogsignale mit Datentyp R4 (4 Byte-Gleitkommawert) angefordert und die Digitalsignale mit Datentyp BOOL. Verwenden Sie diese Option, wenn der OPC-Server den Datentyp seiner Signale dynamisch verändern kann.

Ersten Lesevorgang ausführen

Wenn diese Option aktiviert ist (True), dann wartet ibaPDA bis die Daten erstmalig vom OPC-Server vollständig gelesen wurden, bevor die Erfassung startet.

Versuche OPC-Item hinzuzufügen

Bestimmte OPC-Server akzeptieren keine Items, solange sie nicht ihre vollständige Konfiguration geladen haben. Mit dieser Einstellung bestimmen Sie, wie oft ibaPDA versuchen soll, die angeforderten OPC-Items der Gruppe hinzuzufügen. Zwischen zwei Versuchen gibt es eine Wartezeit von 1 s.

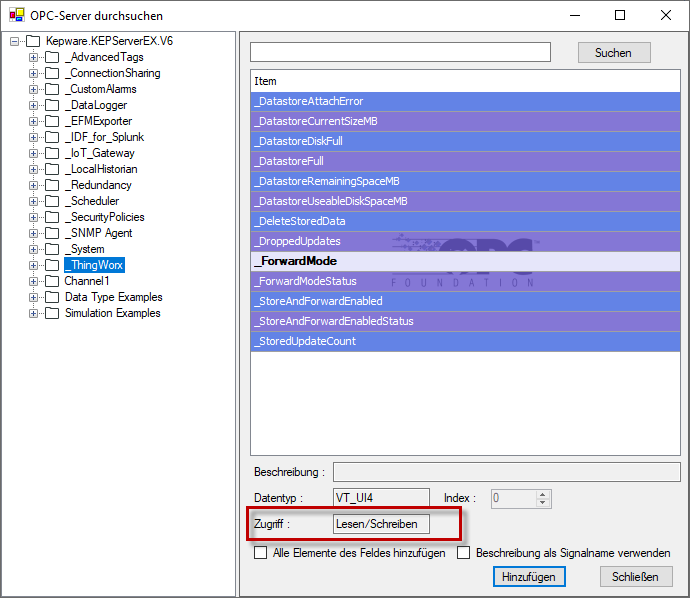

Nachdem Sie die Einstellungen vorgenommen haben, klicken Sie auf den blauen Hyperlink Verbinden am Ende des Registers. Sobald die Verbindung aufgebaut ist, können Sie auf den Hyperlink Signale hinzufügen klicken, um nach den OPC-Signalen zu suchen. Zur Auswahl stehen nur Items mit Lese-/Schreib- oder Schreibzugriff. Eine Auswahl der OPC-Items an dieser Stelle fügt sie automatisch in die richtige Signaltabelle (analog/digital) ein.
