Wenn Sie die Einheitentabelle aktiviert haben (siehe Einheitentabelle konfigurieren und aktivieren), dann stehen in den Signaltabellen die Einheiten in der Spalte Einheit zur Auswahl. Sie können eine der Einheiten aus der Einheitentabelle wählen oder eine andere Einheit in das Feld eintragen.

Einheiten in den Signaltabellen werden normal angezeigt, wenn sie auch in der Einheitentabelle enthalten sind.

Je nachdem, welche Einstellung Sie für die Prüfung der Einheiten gewählt haben, werden eingegebene Einheiten, die nicht in der Einheitentabelle enthalten sind, mit einem Warn- oder Fehlersymbol gekennzeichnet.

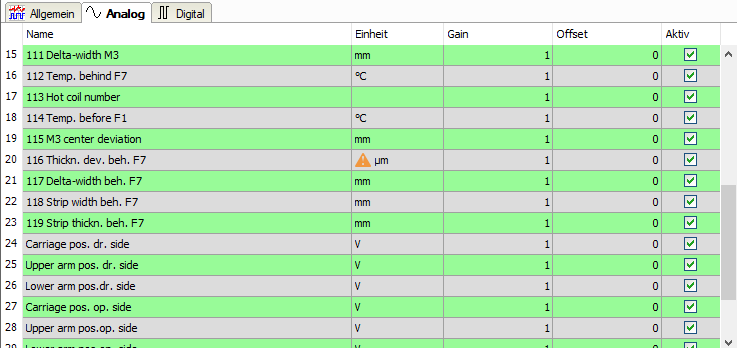

In diesem Beispiel ist die Einheit µm nicht in der Einheitentabelle enthalten.

Der Tootip über dem Warn- oder Fehlersymbol liefert weitere Informationen.

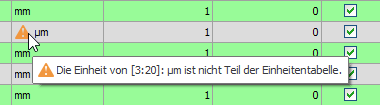

	Einheitenprüfung mit Warnung

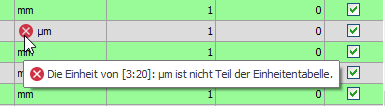

	Einheitenprüfung mit Fehler

Wenn die Einheitenprüfung ausgeschaltet ist, erhalten Sie keinen Hinweis.

Sie können Einheiten verwenden, auch wenn diese nicht in der Einheitentabelle enthalten sind. Allerdings werden im Fall einer Umschaltung des Einheitensystems diese Einheiten nicht berücksichtigt und dementsprechend auch keine Werte umgerechnet.

Messwerte in unterschiedlichen Einheiten

Bei der Signalprojektierung können Sie Einheiten unterschiedlicher Einheitensysteme mischen. Daher werden in der Auswahlliste alle Einheiten, die in der Einheitentabelle enthalten sind, angeboten und nicht nur die Einheiten aus dem primären Einheitensystem.

Wenn z. B. von zwei Temperaturmessgeräten eines den Messwert in °C und das andere in °F überträgt, können Sie in der Signaltabelle die unterschiedlichen Einheiten eintragen. Die Umrechnung der Werte in die Einheit des aktive Einheitensystems bei der Anzeige erfolgt dann automatisch für den Wert, wo es erforderlich ist.

Hinweis
	In den Signaltabellen des I/O-Managers werden stets die Signale mit den konfigurierten Einheiten angezeigt. Das heißt, die Istwerte der Signale, die in den Modulen bzw. Diagnosemodulen angezeigt werden, sind immer die empfangenen, nicht umgerechneten Werte.
