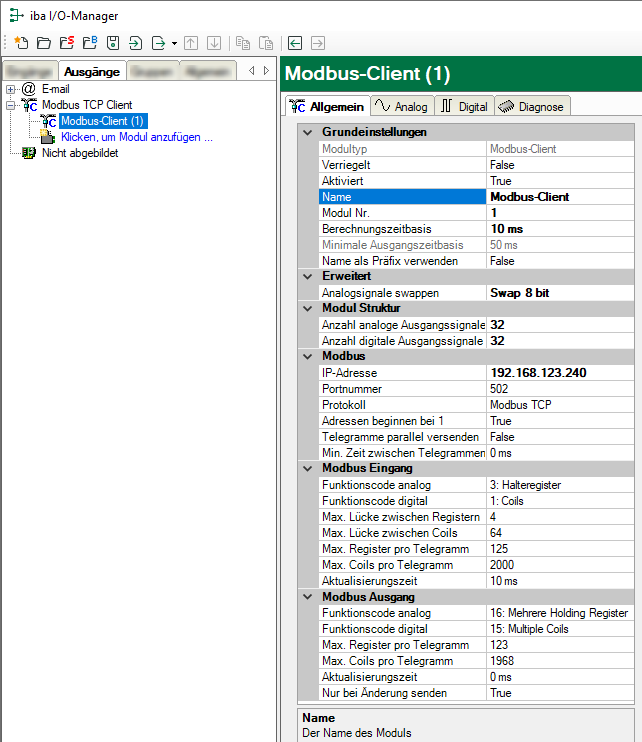

Um ein Ausgangsmodul zu konfigurieren, markieren Sie es in der Baumstruktur des Registers Ausgänge.
Die Parameter sind nahezu identisch zu denen der Input-Module, siehe Allgemeine Moduleinstellungen.
Beachten Sie folgende Unterschiede zu den Einstellungen der Input-Module:
Berechnungszeitbasis
Zeitbasis (in ms), die für die Berechnung der Ausgangswerte verwendet wird.
Technisch ist die Berechnungszeitbasis identisch mit der Zeitbasis auf der Eingangsseite des Moduls. Das heißt, eine Änderung der Berechnungszeitbasis ändert auch die Modulzeitbasis der Eingangsseite und umgekehrt!
Die Berechnungszeitbasis ist nicht gleichbedeutend mit der Ausgangszeitbasis, mit der die Werte ausgegeben werden!
Minimale Ausgangszeitbasis
Zeitbasis, mit der die Ausgänge schnellstens aktualisiert werden können.
Der Wert wird vom System anhand der aktuellen I/O-Konfiguration automatisch ermittelt und hier nur angezeigt. Die Ausgangszeitbasis ergibt sich aus dem kleinsten gemeinsamen Vielfachen aller Modulzeitbasen, bzw. beträgt mindestens 50 ms.
