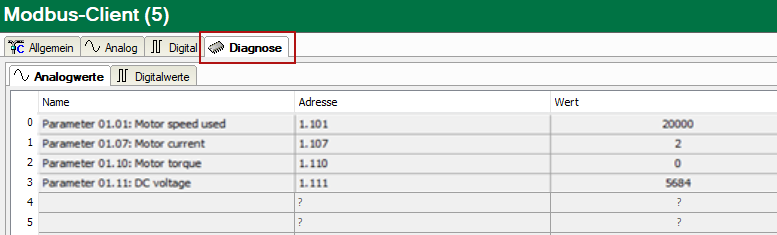

Die Moduldiagnose gibt es sowohl für die Eingangs- als auch für die Ausgangsrichtung. Dazu gibt es zwei Subregister Analog und Digital, in denen die aktuellen Werte numerisch angezeigt werden.

Die Tabelle "Analog" (Eingänge) zeigt immer die unskalierten Rohwerte im Gleitpunktformat.

Folgende Fehler können auf der Eingangsseite erkannt werden:

• Es werden keine Daten angezeigt:

• • Keine Verbindung zum Modbus-Server.

• • Fehlermeldung durch den Modbus-Server, siehe Fehlerbehandlung.

• Es werden falsche Werte angezeigt:

• • Bytereihenfolge ist falsch eingestellt, siehe Allgemeine Moduleinstellungen.
