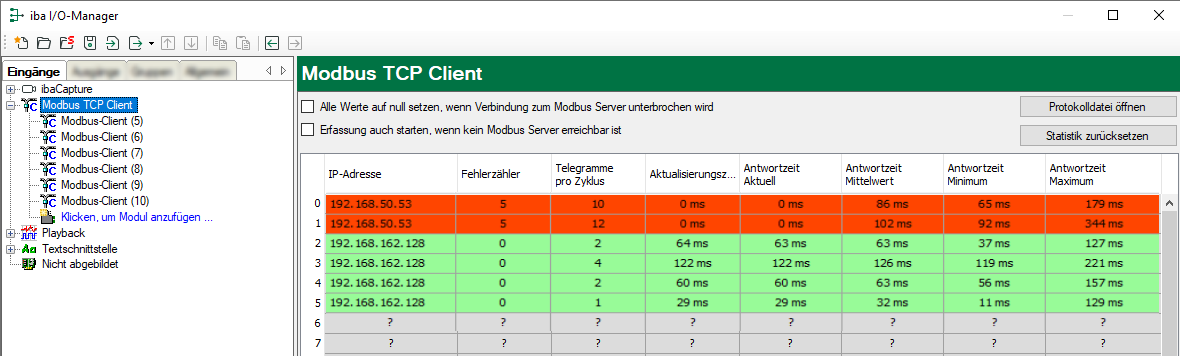

Wenn Sie im Signalbaum des I/O-Managers die Datenschnittstelle Modbus-Client markieren, erhalten Sie im rechten Fenster eine Übersicht über alle Verbindungen dieser Schnittstelle.

Buttons

  • Mit <Statistik zurücksetzen> können der Fehlerzähler und die mittleren, minimalen und maximalen Antwortzeiten zurückgesetzt werden.

  • Mit <Protokolldatei öffnen> wird die Protokolldatei in einem ASCII-Editor geöffnet werden, um den Fehlerverlauf zu verfolgen.
In der Verbindungsliste sind folgende Werte zu sehen

  • IP-Adresse: Adresse des Modbus-Servers

  • Fehlerzähler: wird hochgezählt bei sporadischen Übertragungsfehlern (Verbindungsabbruch) oder wenn der Modbus-Server einen Fehlercode sendet, siehe Fehlerbehandlung.

  • Telegramme pro Zyklus: zeigt an, wie viele Telegramme zum Empfang der Daten dieses Moduls notwendig sind

  • Aktualisierungszeit: Zyklus in dem ibaPDA die Daten vom Modbus-Server anfordert (Maximum aus eingestellter Aktualisierungszeit und Modbus-Server-Zykluszeit)

  • Antwortzeit Aktuell: Zeitintervall mit dem der Modbus-Server sendet (Zeit zwischen Request und Response)

  • Antwortzeit Mittelwert, Minimum, Maximum: berechnetet Werte seit Start der Erfassung oder Rücksetzen der Zähler mit dem Button <Statistik zurücksetzen>
Farben

  • Grün: Die Verbindung ist OK.

  • Rot: Die Verbindung ist abgebrochen
Verbindungsabbruch kann folgende Ursachen haben

  • Modbus-Server ist in Stopp

  • keine Ethernet-Verbindung zwischen ibaPDA-PC und dem Modbus-PLC

  • Fehler in der Verbindungsprojektierung:

    • falsche Remote-IP-Adresse

    • ibaPDA-Portnummer stimmt nicht mit der Verbindungsprojektierung überein.

Weitere Fehler

  • Zählen Werte in der Spalten "Fehlerzähler" hoch, deutet das auf einen der folgenden Fehler hin:

    • Fehler im Telegramm-Header
