Für die Konfiguration der LAND Ametek-Wärmebildkamera ist die Software IMAGEPro von Ametek LAND erforderlich.

Mit IMAGEPro V2 konfigurieren Sie beispielsweise die Messbereiche und Farbeinstellungen für die Temperaturanzeige. Die hier exportierten Konfigurationsdateien importieren Sie anschließend in ibaCapture.

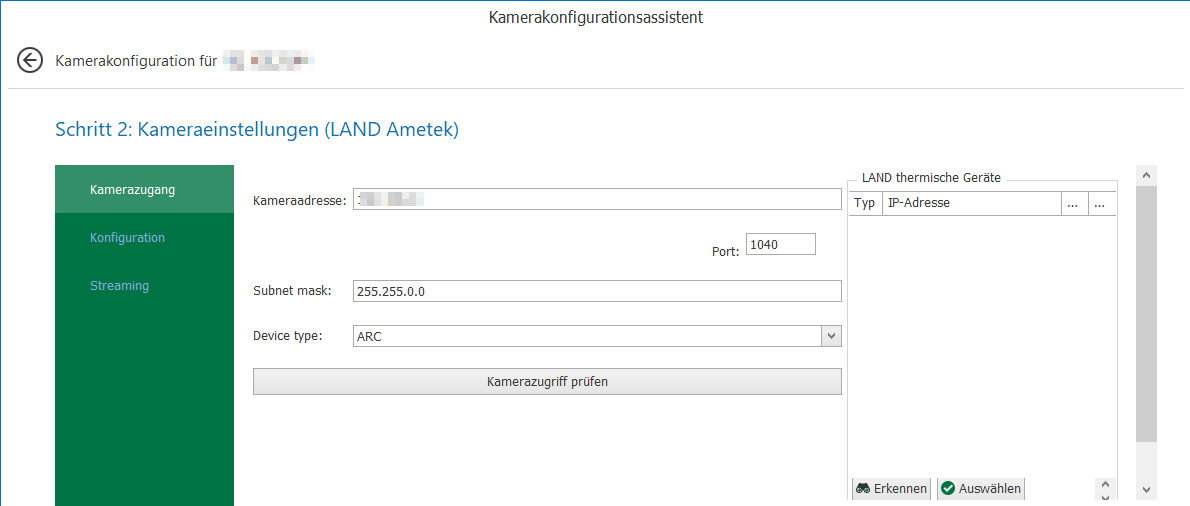

Einstellungen – Kamerazugang

Mit einem Klick auf <Erkennen> können Sie nach Wärmebildkameras vom Typ LAND Ametek suchen.

Wählen Sie die gewünschte Kamera aus der Liste aus, die Felder auf der linken Seite, wie Kameraadresse, Portnummer und Gerätetyp werden automatisch ausgefüllt.

Prüfen Sie den Zugriff auf die Kamera mit <Kamerazugriff prüfen>.
Einstellungen – Konfiguration

Im Bereich Messbereiche laden Sie Konfigurationsdatei für Messbereiche (*.landroi). Die Messbereiche werden in der Tabelle aufgelsitet. In der Tabelle können Sie für jeden Messbereich folgende Einstellungen vornehmen:

  • Anzeigeposition des Temperaturwertes (relativ zum Messbereich): keine, oben, unten, links, rechts, mittig

  • Anzeige der Hotspot-Temperatur (höchste Temperatur im Messbereich)

  • Anzeige der Coldspot-Temperatur (niedrigste Temperatur im Messbereich)

  • Emissivität für den Messbereich

Im Bereich IMAGEPro V2 Konfiguration laden Sie die Konfigurationsdatei (*.landconfig) für Kameraeinstellungen.

Im Bereich Farbpalette laden Sie die Konfigurationsdatei für Farbeinstellungen der Temperaturanzeige (*.paletteconfig).

Anzeigeeinstellungen

Für die Einheit der Temperatur können Sie Celsius, Kelvin oder Fahrenheit wählen. Weitere Anzeigemöglichkeiten sind eine Farbskala der Temperatur und die Hotspot-/Coldspot-Temperatur des gesamten Bereichs.

Netzwerkeinstellungen

Die Portnummern werden automatisch eingestellt, können jedoch verändert werden:

  • Steuerungsport: Kommunikation mit dem ibaCapture-Server

  • Video-Ausgangsport: Verarbeitung des Videostreams

  • ibaPDA-Ausgangsport: Ausgabe der Temperaturdaten an ibaPDA

  • ibaPDA Eingangsport: Empfang von Daten aus ibaPDA, um beispielsweise Verschluss und Fokus der Kamera zu steuern

Video Encoder-Konfiguration

Wählen Sie den gewünschten Encoder aus der Auswahlliste aus. Die dazugehörigen Konfigurationsoptionen werden entsprechend angezeigt. Zur Auswahl stehen

  • NVIDIA-Codierung

  • Intel Quick Sync-Codierung

Weitere Informationen siehe Kapitel Video Encoder.

Anzeige der Wärmebildkameras

Jeder Messbereich wird mit einem Rechteck markiert. Für jeden Messbereich sowie für den gesamten Bereich wird die Hotspot-, Coldspot- und Durchschnittstemperatur angezeigt. Seitlich können Sie eine Referenzfarbskala für Temperaturwerte einblenden.
