Besonderheiten
-

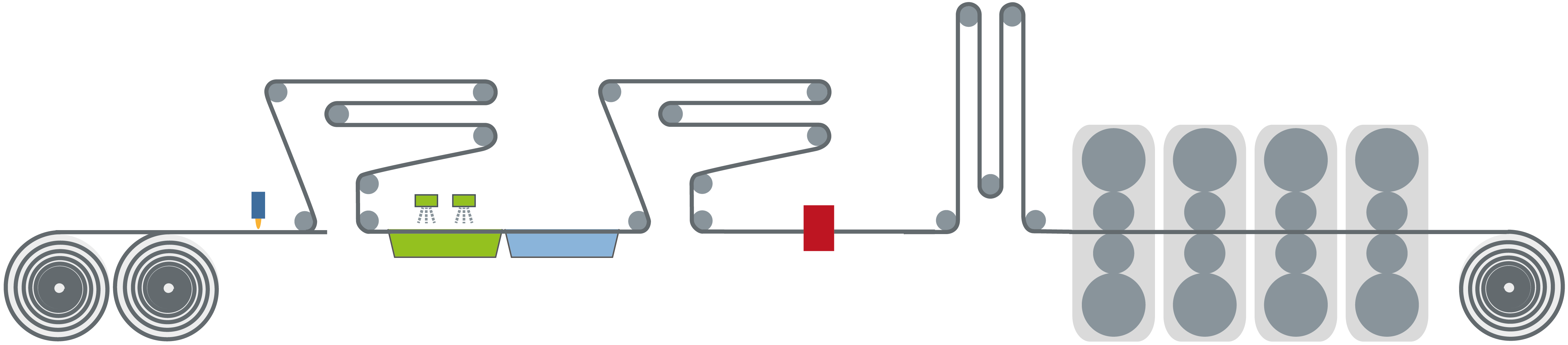

Kombination aus zwei Anlagenarten: kontinuierliche Behandlungslinie und Kaltwalz-Tandemstraße; Beizteil arbeitet kontinuierlich, Tandem diskontinuierlich.
-
Die Anlagen sind über einen Materialspeicher (Koppelspeicher) miteinander verbunden.
-
Erhöhte Anforderungen an Tracking und ibaQDR-Synchronisation, wenn auch "ungekoppelter Betrieb" möglich ist.
-
1:n-, n:1- und n:m-Fertigung möglich.
-
Mehrere Produkte gleichzeitig in der Anlage
-
Schrottschnitte, Probeschnitte
-
Starke Materiallängung im Tandembereich
Typische Messwerte
Dicke, Breite, Badtemperatur, Konzentration/pH-Wert, Bandzüge, Walzkräfte
ibaQDR
|
Eigenschaft |
Bemerkung |
|---|---|
|
Tracking-ID |
Mit jedem Anschweißvorgang (Einlauf Beize) |
|
Tracking-Start |
Längenzählung startet mit Abschluss des Schweißvorgangs |
|
Erster Messort |
Abhaspel |
|
"Fertig"-Signal |
Bandendeerkennung Aufhaspel Tandem |
|
Längenauflösung |
1 m |
Beispiel:

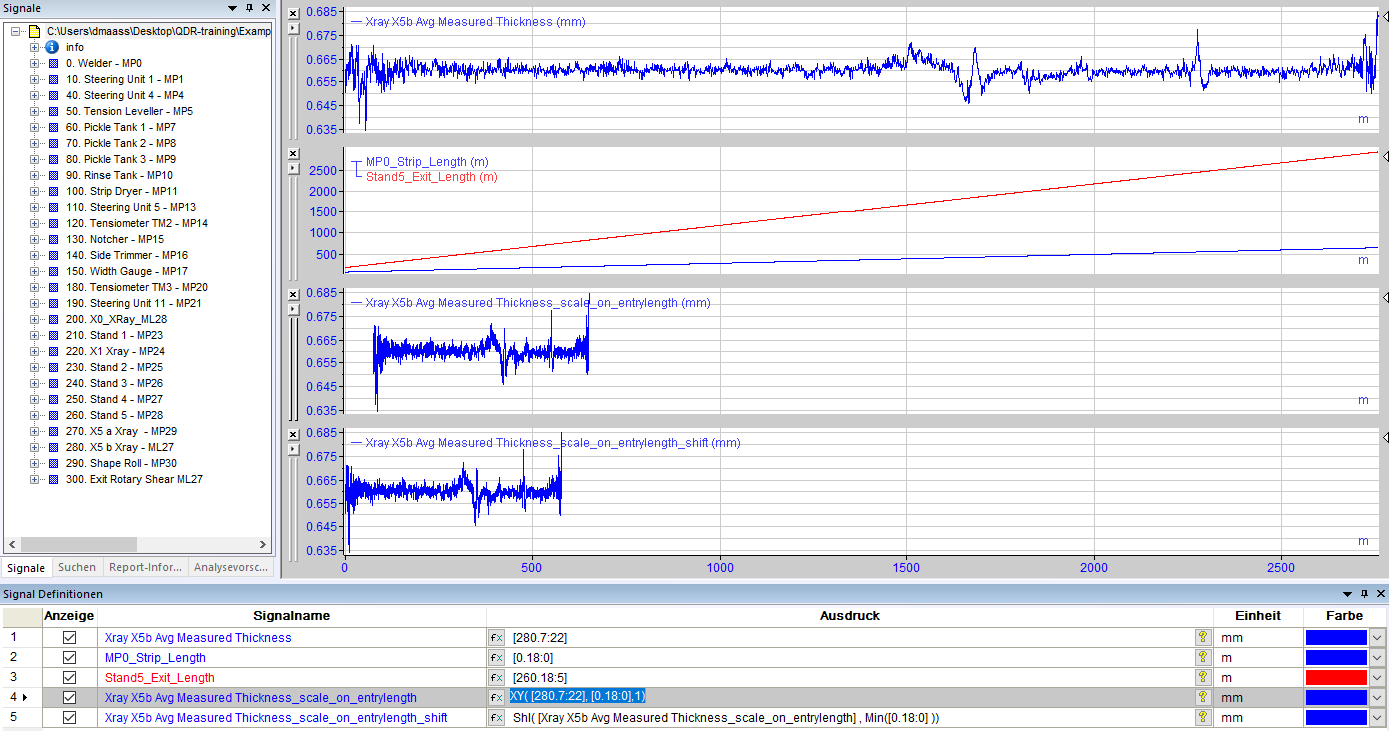

In der folgenden Abbildung ist im ersten Signalstreifen das letzte Dickenmesssignal einer Beiztandemlinie transformiert auf die Fertigbandlänge zu sehen (Standardverhalten von ibaQDR). Da das Längensignal vom Messort am Tracking-Start vorliegt (zweiter Signalstreifen), kann mit der XY-Funktion aus ibaAnalyzer eine Transformation auf die Eingangslänge durchgeführt werden (dritter Signalstreifen). Der Vollständigkeit halber wurde das Signal im letzten Signalstreifen dann noch zum Ursprung nach links verschoben.
