Mit dem Modul L2B S7 Request Dig512 können Sie bis zu 512 Digitalsignale erfassen, die in Form von max. 32 Wörtern (16 Bit) gesendet werden. Dieser Modultyp eignet sich daher besonders für Anwendungen, bei denen sehr viele Digitalsignale erfasst werden müssen und die direkt adressierbaren Digitalwerte der Module L2B S7 Request nicht ausreichen.

Projektieren Sie für jedes Modul ist ein separater PROFIBUS-Slave und Request-Block-Aufruf.

Register Allgemein

Für weitere Informationen zur Moduleinstellung siehe Allgemeine Moduleinstellungen.

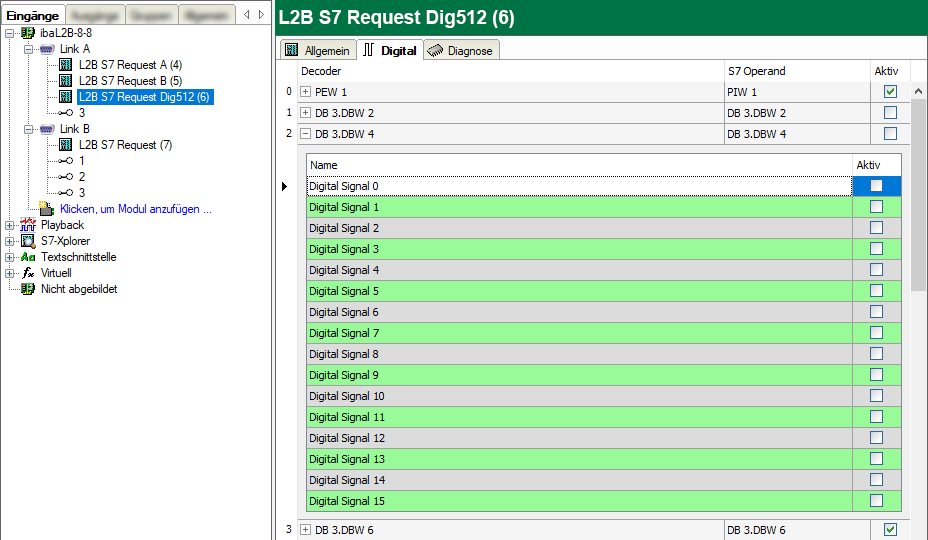

Register Digital

Die Deklaration der Digitalsignale erfolgt zweistufig.

  • Definieren Sie zunächst die Wörter (Quellsignale), welche für die Digitalsignale (Bits) aufgeschlüsselt werden.

    Die Wörter können Sie direkt als Basis-Signale für die Dekodierung über absolute S7-Operanden eintragen. Es sind nur Wort-Operanden (z. B.  PEW, MW, DBW) erlaubt.

    Ebenso ist die Verwendung von S7-Symbolen durch das Erzeugen von Adressbüchern möglich. Weitere Informationen siehe Auswahl über die symbolischen Operandenadressen. Die im S7 CFC- und Symbol-Browser ausgewählten Signale werden übernommen und die Spalten Name, S7 Symbol und S7 Operand automatisch ausgefüllt.

  • Jedes Wort (Quellsignal) können Sie über den Button <+> öffnen, um die Liste der zugehörigen Digitalsignalen anzuzeigen.

    Definieren Sie danach die einzelnen Digitalsignale (Bits) des Wortes.

Die einzelnen Spalten der Signaltabelle haben folgende Bedeutungen.

Quellsignal

Decoder

Tragen Sie einen Namen für das Quellsignal ein.

S7 Operand/S7 Symbol

Tragen Sie den S7 Operand und ggf. das S7 Symbol ein, dem das Signal zugeordnet ist.

Aktiv

Wenn Sie das Quellsignal aktivieren, wird es mit allen Digitalsignalen erfasst. Sie können einzelne Digitalsignale abwählen.

Einzelne Digitalsignale (Bits)

Name

Tragen Sie einen Namen für die einzelnen Digitalsignale ein.

Aktiv

Wenn Sie das Digitalsignal aktivieren, wird das Signal erfasst und auch in der Prüfung der Anzahl der lizenzierten Signale berücksichtigt.
