Der Zugriff auf die LOGO! CPU erfolgt ausschließlich über Ethernet.

Folgende LOGO!-Typen werden unterstützt:

  • SIMATIC LOGO! 0BA7

  • SIMATIC LOGO! 0BA8

Bei Verwendung einer LOGO! 0BA7 müssen Sie zunächst mit Ihrer LOGO!-Software eine Ethernet-Verbindung erstellen oder eine vorhandene Verbindung entsprechend parametrieren.

Ethernet-Verbindung anlegen

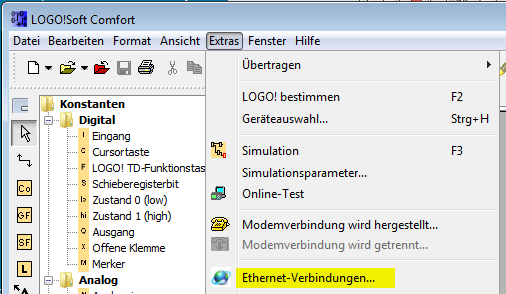

  1. Wählen Sie Menü Extras – Ethernet-Verbindungen… in der LOGO!-Programmiersoftware.

  2. Wählen Sie Verbindung hinzufügen.

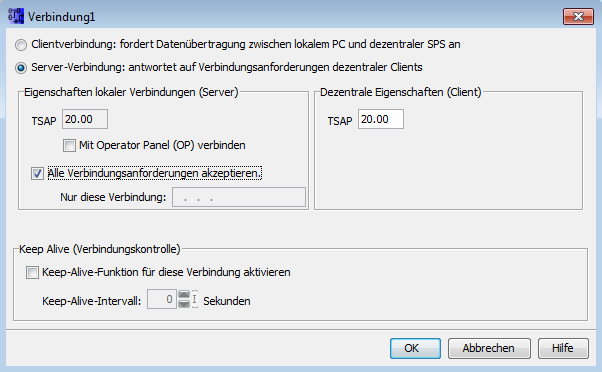

  3. Wählen Sie Server-Verbindung, tragen Sie einen TSAP ein (z. B. "20.00") und aktivieren Sie Alle Verbindungsanforderungen akzeptieren. Der verwendete TSAP und der in ibaPDA eingetragene TSAP müssen gleich sein, siehe Modul LOGO!.

Bei Verwendung einer LOGO! 0BA8 ist dies nicht notwendig. Allerdings ist hier zu beachten, dass jede Verbindung zur SPS über einen 10 Sekunden Timeout verfügt. Somit wird eine offene Verbindung automatisch geschlossen, wenn 10 Sekunden lang keine Nutzdaten darüber ausgetauscht werden.
