Wenn alle Systemvoraussetzungen erfüllt sind, bietet ibaPDA im Schnittstellenbaum des I/O-Managers die Schnittstelle S7 TCP/UDP an. ibaPDA-Request-S7-UDP ist ein Modul (S7 Request) dieser Schnittstelle.

Wenn Sie die Datenschnittstelle im Baum markieren, sehen Sie eine Übersicht mit Diagnose-Informationen über die konfigurierten Verbindungen zwischen ibaPDA und den Controllern.

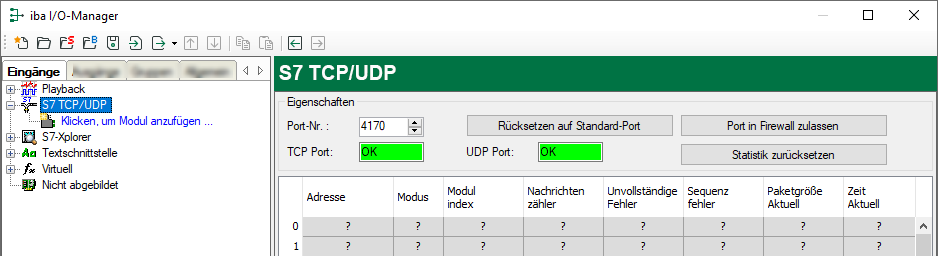

Die Schnittstelle hat folgende Funktionen und Konfigurationsmöglichkeiten.

Port-Nr.

Verwendeter Port im Rechner. Sie können die Portnummer ändern, aber in der S7-Projektierung und in ibaPDA müssen Sie denselben Port verwenden, um eine Verbindung herzustellen.

Die Standard-Portnummer lautet 4170.

<Rücksetzen auf Standard-Port>

Mit diesem Button können Sie den Port auf die Standard-Portnummer zurücksetzen.

<Ports in Firewall zulassen>

Bei der Installation von ibaPDA werden die Standard-Portnummern der verwendeten Protokolle automatisch in der Firewall eingetragen. Wenn Sie die Portnummer hier verändern oder das Interface nachträglich freischalten, müssen Sie über diesen Button diesen Port in der Firewall zulassen.

TCP Port/UDP Port

Anzeige zum Portstatus.

  • OK: Sie können den Socket auf diesem Port öffnen.

  • FEHLER: Es gibt Konflikte, z. B. der Port ist schon anderweitig belegt.

<Statistik zurücksetzen>

Über diesen Button können Sie die berechneten Zeitwerte und den Fehlerzähler in der Tabelle auf 0 setzen.

Verbindungstabelle

Die Tabelle zeigt für jede Verbindung den Verbindungsstatus, die aktuellen Werte für die Aktualisierungszeit (Istwert, Mittelwert, Min. und Max.) sowie die Datengröße. Außerdem finden Sie hier einen Fehlerzähler für die einzelnen Verbindungen während der Messung.

Siehe dazu Verbindungstabelle.

Mit einem Doppelklick auf eine Zeile öffnen Sie die Konfiguration des korrespondierenden Moduls.

Weitere Informationen zur Verbindungsdiagnose siehe Diagnose.
