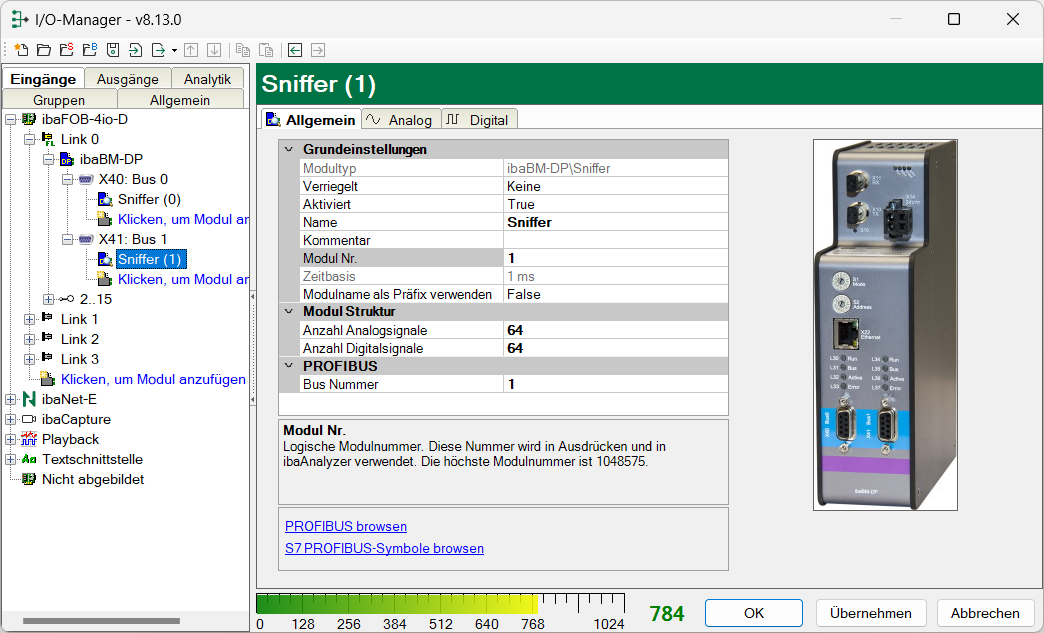

Im Register Allgemein nehmen Sie die Grundeinstellungen, Einstellungen zur Modulstruktur und zu PROFIBUS für das Gerätemodul "Sniffer" vor.
Grundeinstellungen
Verriegelt, Aktiviert, Name, Zeitbasis, Name als Präfix verwenden
siehe Kapitel ibaBM-DP – Register Allgemein.
Modul Nr.
Logische Modulnummer zur eindeutigen Referenzierung von Signalen z. B. in Ausdrücken bei virtuellen Modulen und ibaAnalyzer.
Erweitert
Anzahl Analogsignale
Festlegung der Anzahl der Analogsignale für dieses Modul (min. 0, max. 512).
Anzahl Digitalsignale
Festlegung der Anzahl der Digitalsignale für dieses Modul (min. 0, max. 512).
PROFIBUS
Busnummer
Die Busnummer entspricht dem PROFIBUS-Anschluss im Modulbaum. Sie können die Busnummer ändern, dann wird das Sniffermodul unter dem entsprechenden PROFIBUS-Anschluss angezeigt.
Befehl zum Browsen des PROFIBUS
PROFIBUS browsen
Über diesen Befehl öffnet sich der Profibus-Browser, mit dem interaktiv Signale aus dem Eingangs- und Ausgangsdatenbereich der Slaves zu den Analog- und Digitalsignalen hinzugefügt werden können. Weitere Informationen zum Profibus-Browser finden Sie in Kapitel Signalauswahl über Profibus-Browser.
S7 PROFIBUS-Symbole browsen
Über diesen Befehl öffnet sich der Sniffer Symbol-Browser. Für eine detaillierte Beschreibung siehe Kapitel Signalauswahl über Sniffer Symbol-Browser. Hierüber können Sie die in einem Step7-Projekt vorhandene PROFIBUS-Symbolik nutzen, um interaktiv Signale hinzuzufügen.
