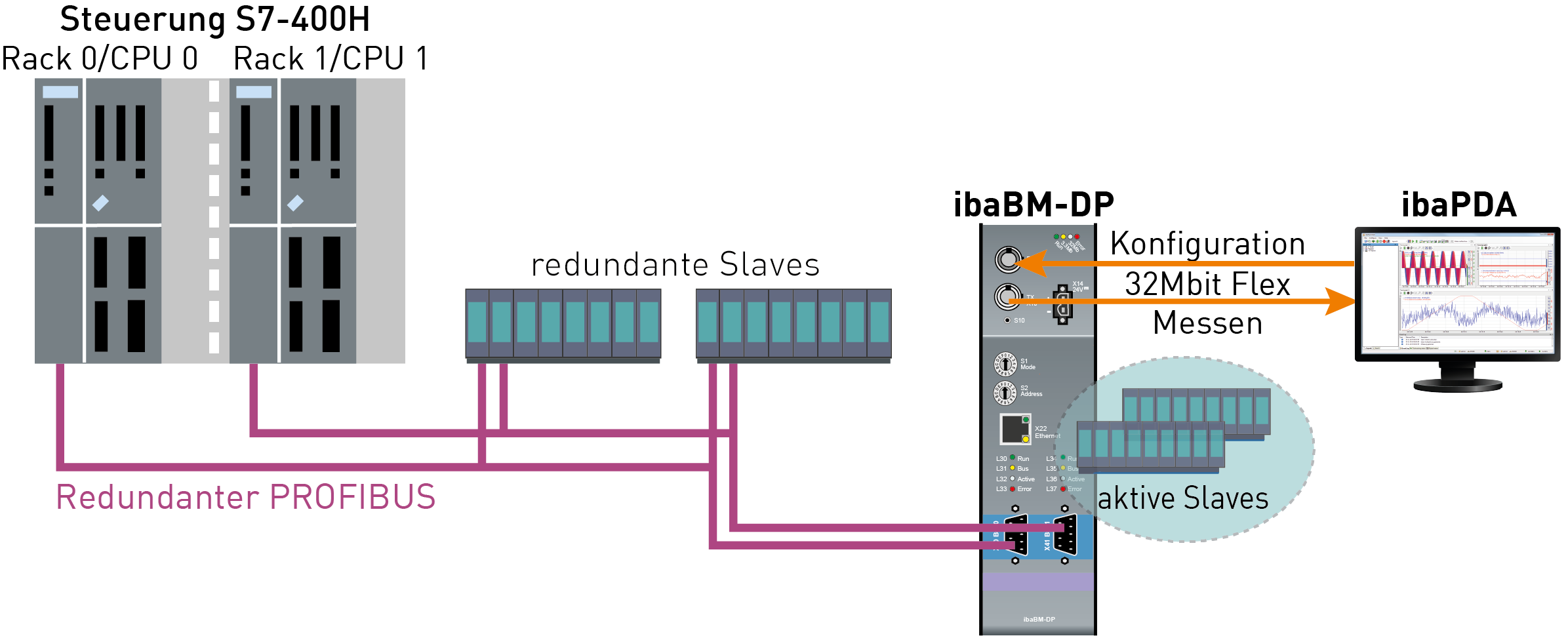

Beim Einsatz des hochverfügbaren Automatisierungssystems S7-400H existieren zwei parallele redundante PROFIBUS-Stränge. ibaBM-DP wird über die beiden DP-Anschlüsse Bus0 (X40) und Bus1 (X41) mit beiden Strängen verbunden.

Bis zu 8 Paare aktiver Slaves (jeweils ein Slave mit derselben Nummer auf Bus0/1) können angelegt werden.

Identisch zum Systemaufbau mit nicht-redundantem PROFIBUS werden die Gerätekonfiguration und die erfassten Daten über eine bidirektionale LWL-Verbindung mit ibaPDA ausgetauscht.

Weitere Erläuterungen zum Redundanzmodus finden Sie im Kapitel Redundanzmodus.
