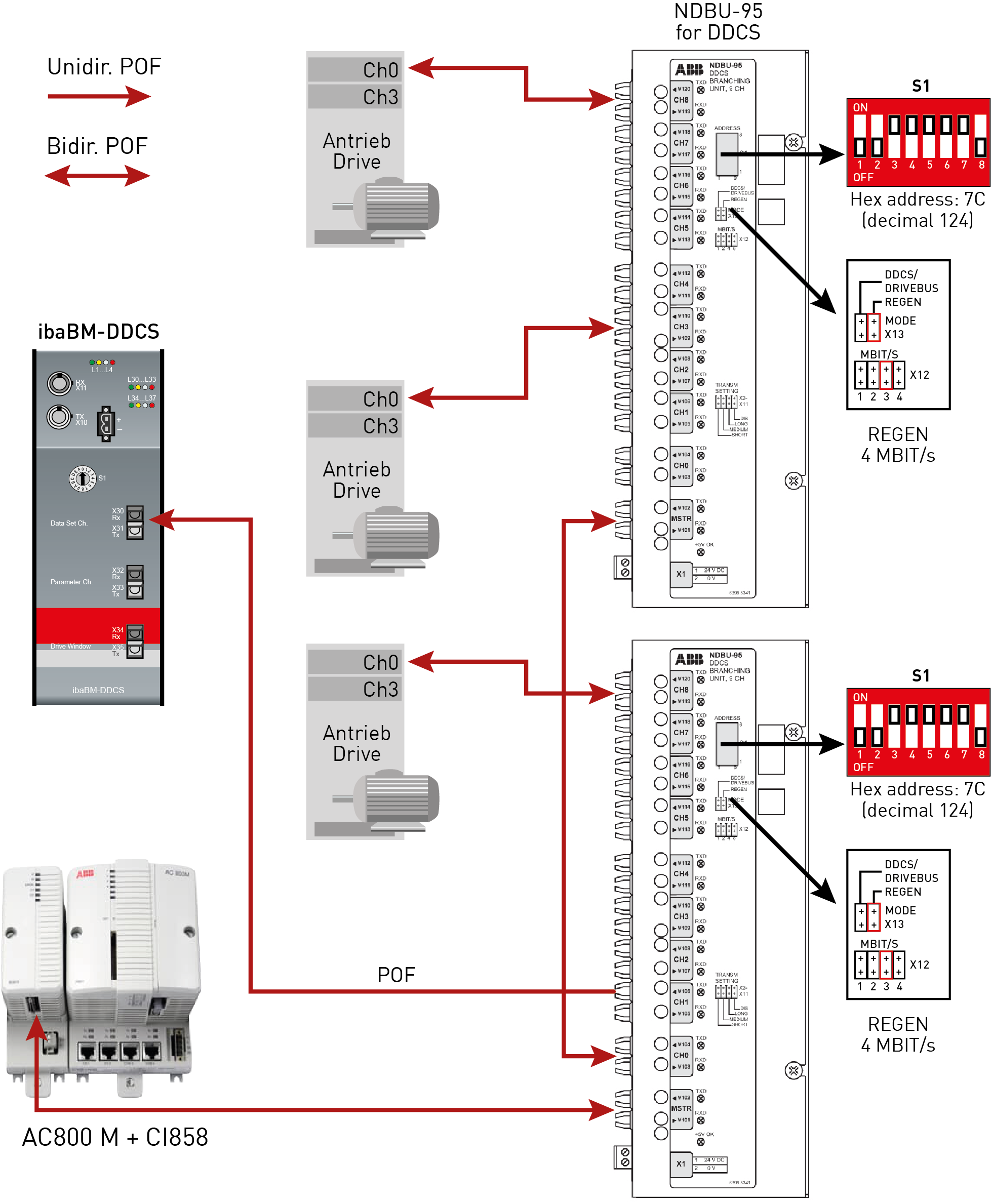

Für die Verteilung der DDCS-Telegramme werden ein oder mehrere NDBU-95-Geräte (DDCS Branching Unit) verwendet. Pro NDBU-95 können 8 Antriebe angeschlossen werden. Eine Kaskadierung von max. 16 NDBU-95 ist möglich.
Das Gerät ibaBM-DDCS muss mit einer unidirektionalen LWL-Leitung an die NDBU-95 angeschlossen werden, die ebenfalls mit dem Controller verbunden ist. Um alle Telegramme, auch die Antwort-Telegramme von den Antrieben, mithören zu können, muss diese NDBU-95 im Modus „REGEN“ betrieben werden.
Hinweis |
|
|---|---|
 |

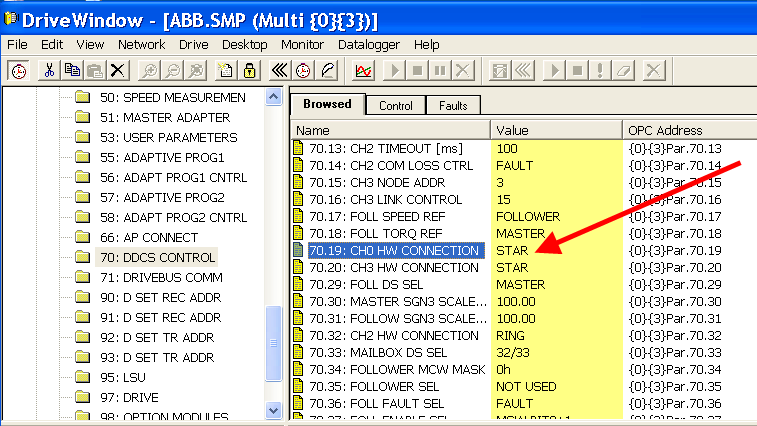

Bei der Erfassung der Data Sets in der Stern-Topologie ist unbedingt zu beachten, dass in allen angeschlossenen Antrieben der Stern-Modus eingestellt ist. Mit DriveWindow muss der Parameter "CH0 HW CONNECTION" in dem Parametersatz "DDCS Control" eines jeden Antriebs geprüft und ggf. auf "STAR"1 eingestellt werden.
Bei einigen Antrieben, z.B. ACC800, gibt es mehrere User Sets. Die Einstellung der Topologie muss in allen verwendeten User Sets gemacht werden. Die User Sets können im Parameter „APPLICATION MACRO“ des Satzes „START-UP DATA“ (z.B. Par. 99.03) geladen und wieder gesichert werden. |
Einstellungen der Branching Unit NDBU-95
|
Adresseinstellungen (S1): Adressbereich 76 … 124 Default: (01111100) = 0x7C |
 |
|
Betriebsartenwahl (X13): Auf REGEN-Modus stellen. |
 |
|
Übertragungsgeschwindigkeit (X12): Default für CH0: 4 Mbit/s |
 |

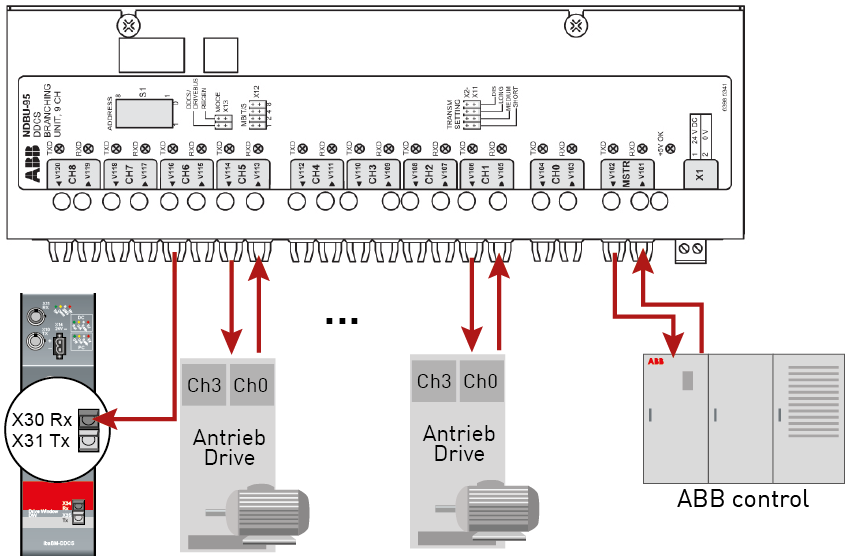

Anschaltung ibaBM-DDCS an NDBU-95, Modus REGEN
