Alternative Konfiguration, wenn die NDBU-95 nicht auf REGEN umgestellt werden kann.
Für die Verteilung der DDCS-Telegramme werden ein oder mehrere NDBU-95-Geräte (DDCS Branching Unit) verwendet. Pro NDBU-95 können 8 Antriebe angeschlossen werden. Eine Kaskadierung von max. 16 NDBU-95 ist möglich.

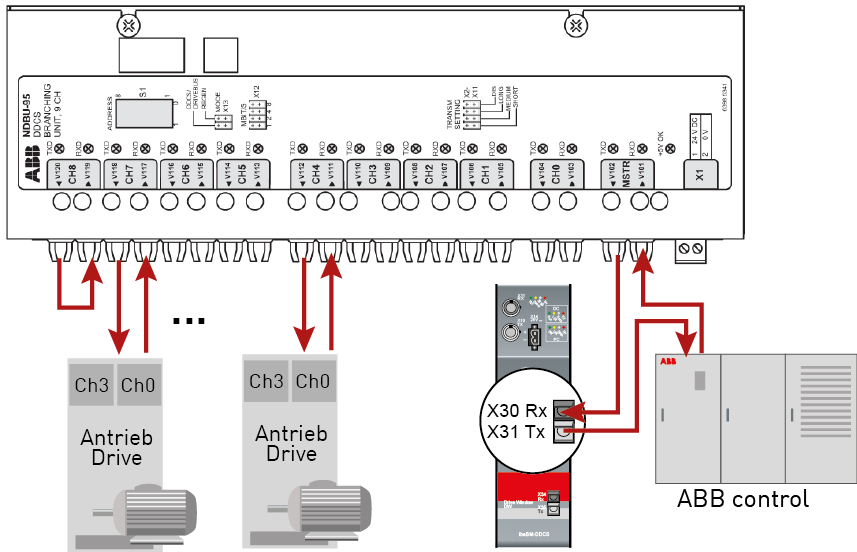

Das Gerät ibaBM-DDCS wird in die FO-Rückleitung zwischen NDBU-95 (MSTR.TX) und dem Controller (DDCS.RX) eingekoppelt. Dadurch kann ibaBM-DDCS alle Telegramme von den Antrieben an den Controller mithören. Um auch die „Ausgabetelegramme“ des Controllers zu erfassen, ist es notwendig auf einem freien Port einer NDBU-95 eine „Brücke“ einzubauen, d.h. mit einer LWL-Leitung den TX mit dem RX zu verbinden.
Hinweis |
|
|---|---|
 |
Bei der Erfassung der Data Sets in der Stern-Topologie ist unbedingt zu beachten, dass in allen angeschlossenen Antrieben der Stern-Modus eingestellt ist. Mit DriveWindow muss der Parameter "CH0 HW CONNECTION" in dem Parametersatz "DDCS Control" eines jeden Antriebs geprüft und ggf. auf "STAR" eingestellt werden. |
Einstellungen der Branching Unit NDBU-95
|
Adresseinstellungen (S1): Adressbereich 76 … 124 Default: (01111100) = 0x7C |
 |
|
Betriebsartenwahl (X13): Auf DDCS/DRIVEBUS stellen. |
 |
|
Übertragungsgeschwindigkeit (X12): Default für CH0: 4 Mbit/s |
 |

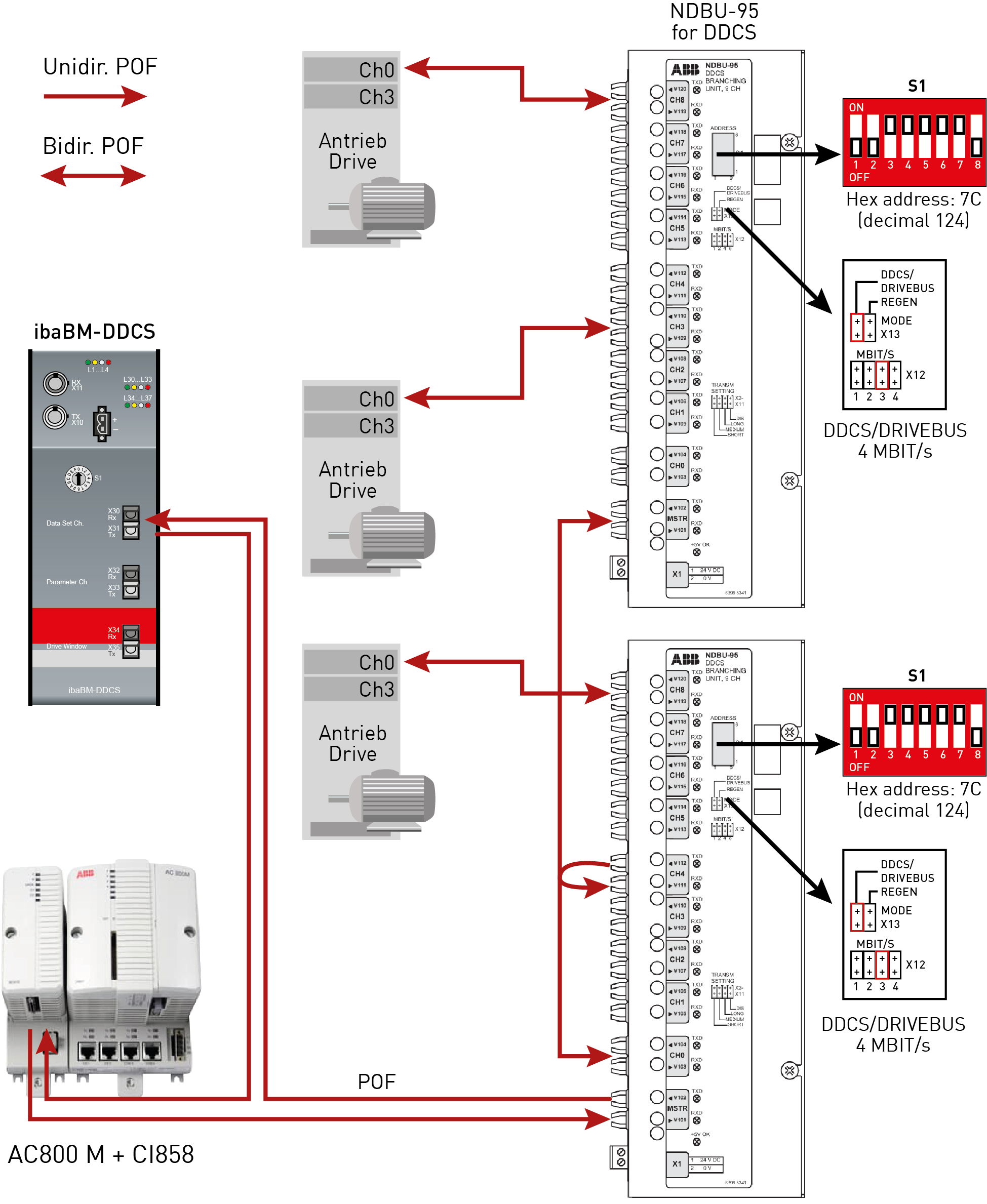

Anschaltung ibaBM-DDCS an NDBU-95, Modus DDCS/DRIVEBUS
