Datengrafik einfügen

Eine Datengrafik ermöglicht einen schnellen Überblick über Entwicklungen, z. B. durch Balken oder Symbole wie Pfeile oder Ampeln. Im Prinzip ist eine Datengrafik ein kompaktes Diagramm, das Datenreihen oder Einzelwerte visualisiert, z. B. einen berechneten Wert aus dem Register Berechnete Spalten in ibaAnalyzer.

1. Wählen Sie im Menü Einfügen das Objekt Datengrafik aus.

2. Ziehen Sie mit der Maus ein Rechteck im Arbeitsbereich auf, da wo Sie die Datengrafik platzieren wollen.

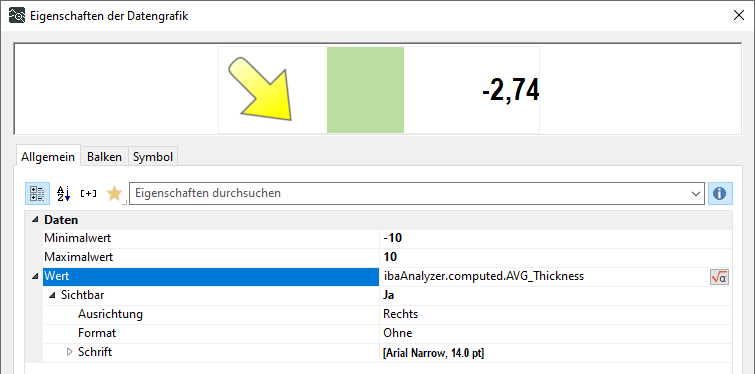

   Der Dialog Eigenschaften der Datengrafik öffnet sich.









3. Klicken Sie im Register Allgemein doppelt auf das Feld Wert, um die anzuzeigende Variable aus ibaAnalyzer auszuwählen.

   Zusätzlich können Sie einen Minimalwert und Maximalwert angeben.

4. Um die Darstellung abhängig vom aktuellen Wert zu ändern, nutzen Sie die Register Balken und Symbol.

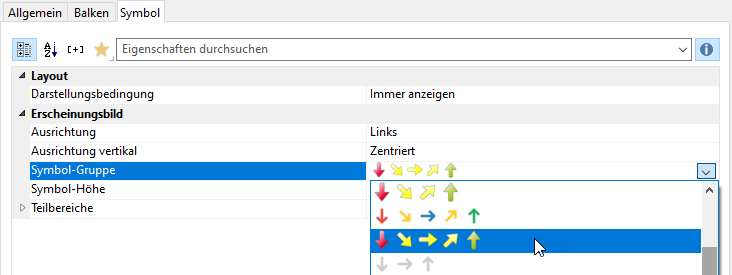

   Für das Beispiel wählen Sie im Register Symbole die Symbol-Gruppe mit den Pfeilen aus und wählen automatisch für die Teilbereiche aus.









5. Bestätigen Sie mit <OK>.

6. Ändern Sie bei Bedarf die Größe der Datengrafik über die Ankerpunkte am Objektrahmen.

Tipp

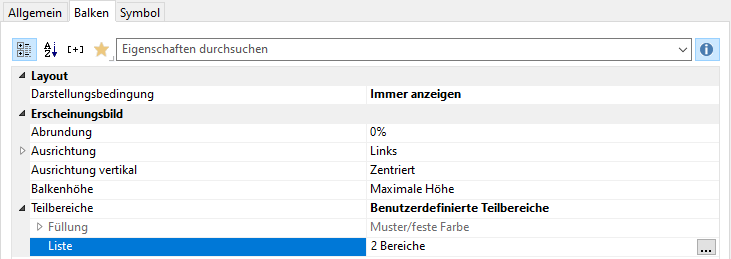

Automatische Teilbereiche nutzen den Minimalwert und Maximalwert als Referenzbereich, der prozentual unterteilt wird. Wenn der Datenwert dann z. B. 17% des Referenzbereichs beträgt, wird das zweite Symbol aus der Symbolliste angezeigt. Sie können auch Benutzerdefinierte Teilbereiche verwenden und die Prozentaufteilung selbst festlegen. Im Register Balken können Sie den Bereichen auch Farben zuordnen. Um bereits erstellte benutzerdefinierte Teilbereiche zu ändern, klicken Sie doppelt auf den Unterpunkt Liste.
