Beginnen Sie das Design des Reports mit einigen grundlegenden Elementen. Diese dienen als allgemeines Layout und werden auf jeder Seite des Reports angezeigt. Elemente wie die Seitennummerierung können jedoch auch von der Seitenanzahl abhängen.

Ein Textfeld erstellen

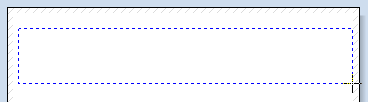

Der erste Schritt ist die Erstellung einer Überschrift für den Report, d.h. eines Textfeldes. Klicken Sie auf das Symbol Text im Menüband Einfügen des Report Designers und markieren Sie mit dem Cursor den Textbereich im Report-Ansicht-Fenster. Es öffnet sich der Dialog Absatz-Eigenschaften.

Jedes Objekt, das auf dem Report-Layout platziert ist, kann per Drag & Drop verschoben und in der Größe verändert werden. Ein Doppelklick auf das Objekt selbst öffnet immer den Eigenschaftsdialog des Objekts.

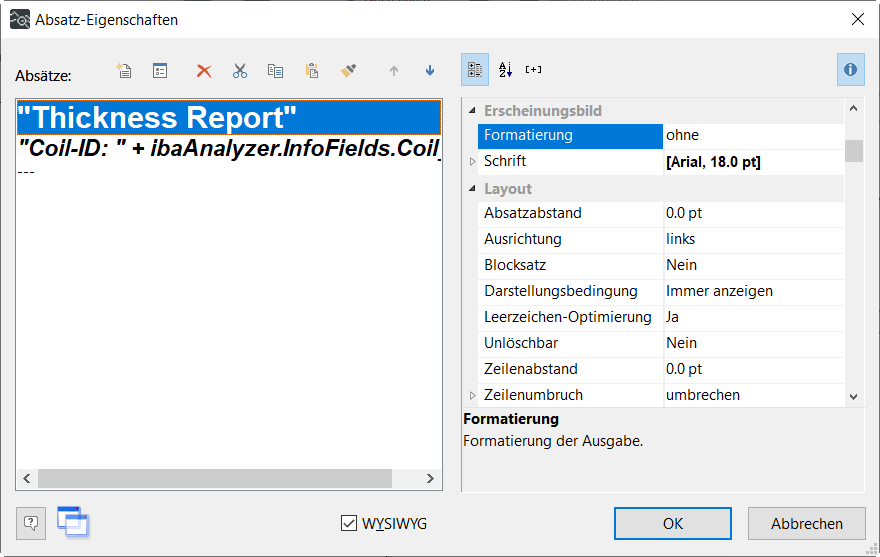

Textobjekte können mehrere Absätze enthalten. Auf der rechten Seite kann der Text entsprechend formatiert werden. Fügen Sie für die Überschrift einen zweiten Absatz über das <Einfügen>-Symbol oder durch Doppelklick auf den leeren Absatz (---) hinzu.

Ein Doppelklick auf die einzelnen Absätze in der linken Spalte öffnet ein weiteres Einstellungsfenster. Hier wird der Inhalt festgelegt, der im unteren Teil des Fensters sichtbar ist. Im oberen Teil sind verschiedene Einstellungen möglich. Der Standard-Dialog ist Daten und Funktionen, in dem eine Liste von Variablen und eine Liste von Funktionen verfügbar sind.

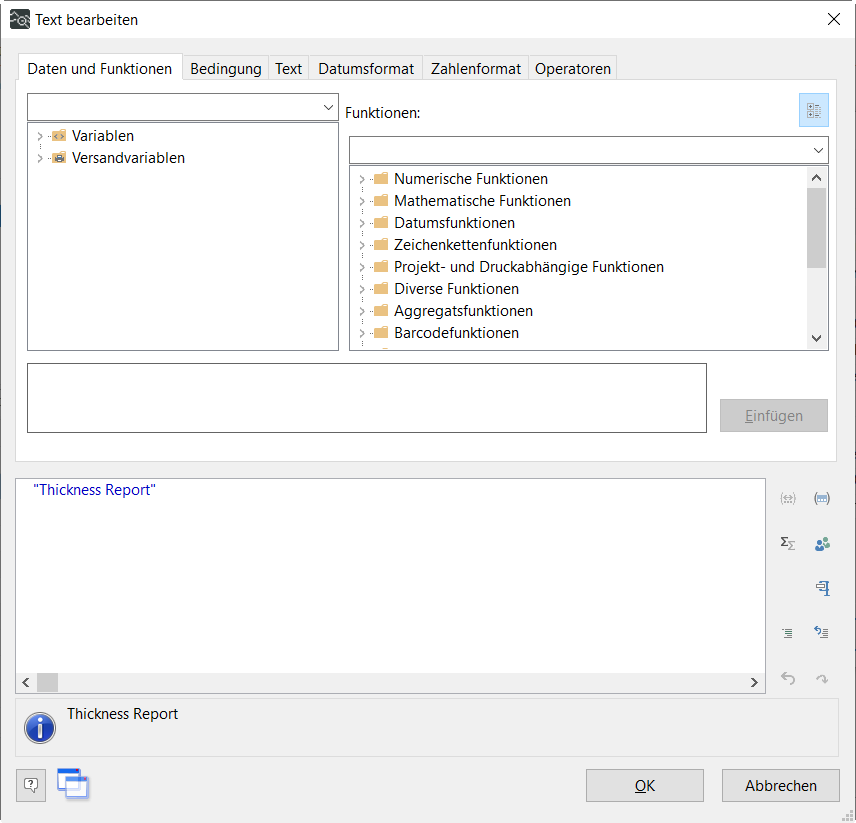

Der erste Absatz im Beispiel enthält lediglich den Text "Thickness Report", den Sie eingeben. Mit <OK> kehren Sie zum Einstellungsdialog des Textobjekts zurück und passen in der rechten Spalte die Größe des Textes an.

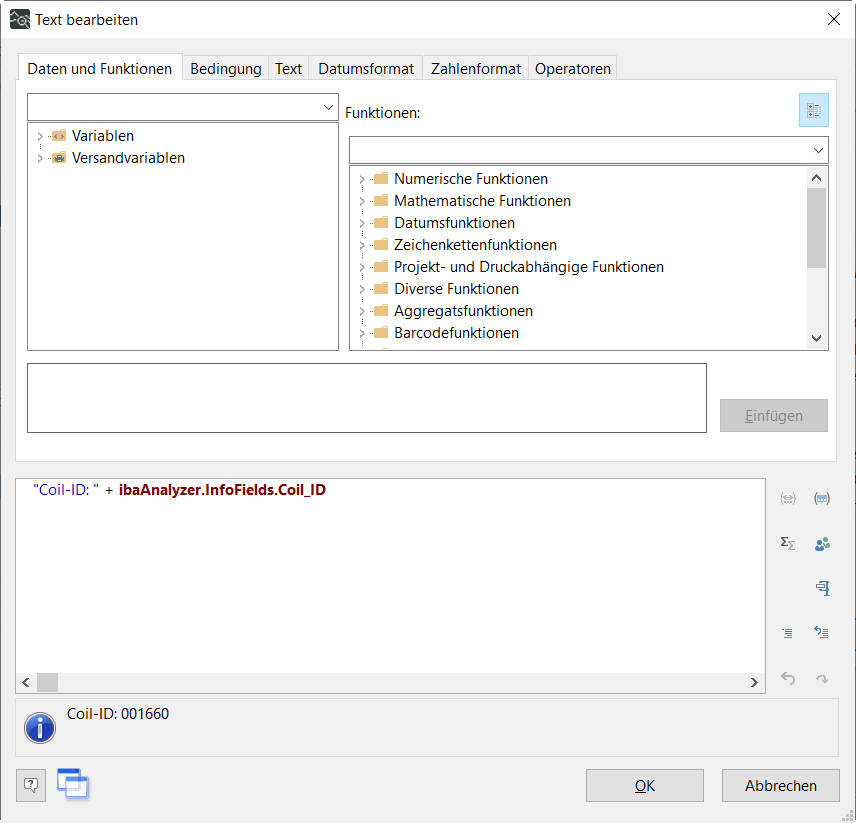

Für den zweiten Absatz verwenden Sie eine der von ibaAnalyzer zur Verfügung gestellten Variablen. Im Allgemeinen sind alle Variablen auf der rechten Seite im Report Designer verfügbar. Es wird jedoch empfohlen, das Fenster Daten und Funktionen im Bearbeitungsdialog zu verwenden, das für die meisten Objekte verfügbar ist. Ein Doppelklick auf die gewünschte Variable fügt sie automatisch in das Inhaltsfenster ein. Die Umwandlung in eine Zeichenkette erfolgt bei Bedarf automatisch.

Barcode Objekte

Im nächsten Schritt wird die Coil-ID, die zuvor als Text verwendet wurde, auch als Barcode zur Verfügung gestellt, so dass sie z.B. von einem Scanner gelesen werden kann.

Durch Anklicken des Symbols im Menüband Einfügen des Report Designers wird ein Barcode-Objekt per Drag & Drop hinzugefügt. Das Fenster Barcode-Inhalt wird automatisch geöffnet.

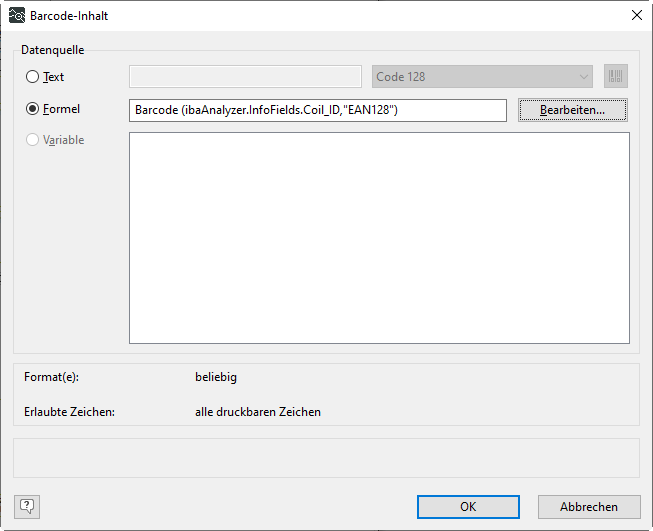

Da der Barcode von der aktuellen Coil-ID abhängen soll, wählen Sie Formel und ein Klick auf <Bearbeiten> öffnet automatisch den gewohnten "Bearbeiten"-Dialog.

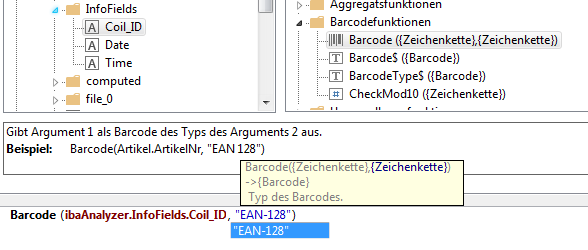

Wählen Sie die Funktion Barcode im Dialog Barcodefunktionen (Doppelklick) und die Coil-ID aus den Variablen InfoFields (Doppelklick). Die Barcodefunktion erwartet ein zweites Argument, das den Barcodetyp angibt.

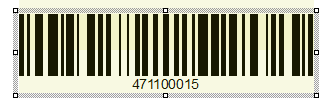

Mit <OK> kehren Sie zum Report-Ansicht Fenster zurück, das den Barcode anzeigt.
Bild Objekte

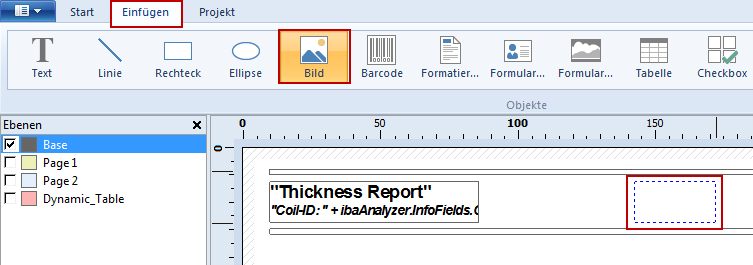

Im nächsten Schritt wird dem Report ein Logo hinzugefügt. Klicken Sie auf das Symbol Bild im Menüband Einfügen des Report Designers und markieren Sie mit dem Cursor den Bildbereich im Report-Ansicht Fenster. Es öffnet sich das Fenster Auswahl der Bildquelle.

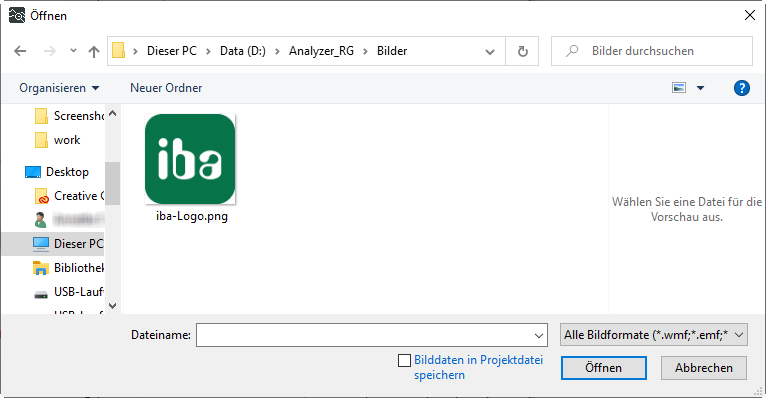

Wählen Sie ein auf dem Computer gespeichertes Logo aus. Zusätzlich können Sie das Bild zusammen mit der Projektdatei speichern, indem Sie Bilddaten in Projektdatei speichern aktivieren.
Geometrische Formen

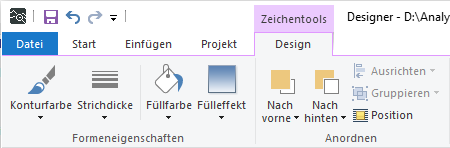

Für die Gestaltung der Kopf- und Fußzeilen stehen Ihnen im Menüband Einfügen verschiedene geometrische Formen zur Verfügung. Ziehen Sie für die Überschrift zwei Rechtecke auf, die Sie durch Anklicken der entsprechenden Schaltfläche zeichnen können. Ein zusätzliches Menüband wird angezeigt, in dem das Aussehen des Rechtecks bearbeitet werden kann.

Wählen Sie eine grüne Füllfarbe, so dass zwei Balken um die Überschrift herum erzeugt werden. Im nächsten Schritt erstellen Sie eine Fußzeile, die Sie durch ein einfaches Linienobjekt trennen.
Seitennummerierung

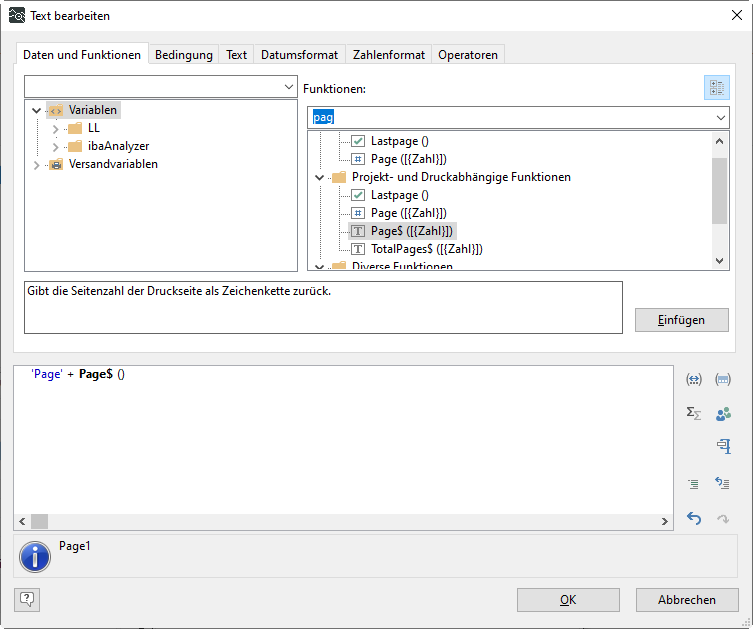

Für die Fußzeile soll eine dynamische Seitenzahl verwendet werden. Verwenden Sie wieder ein Textfeld. Positionieren Sie das Feld mit der Maus und ziehen es auf die gewünschte Größe. Geben Sie zuerst den statischen Teil Seite ein und wählen Sie im Fenster Daten und Funktionen die Seitenfunktion mit einem Doppelklick auf Page$ unter Diverse Funktionen.

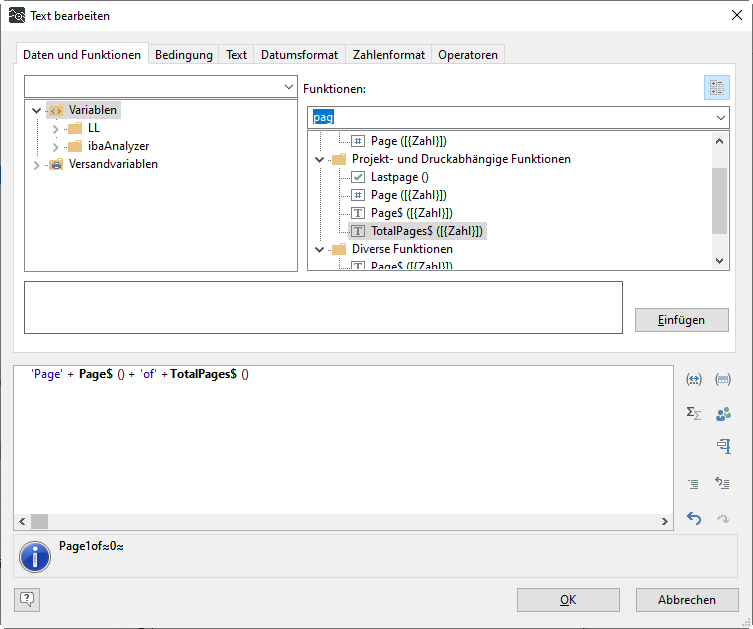

Sie können auch die Gesamtzahl der Seiten verwenden, um eine Fußzeile der Form "Seite 2 von 4" zu erstellen
