Der nächste Schritt besteht darin, den Inhalt des Reports hinzuzufügen. Hier werden die von ibaAnalyzer bereitgestellten Daten in vollem Umfang genutzt.

Statische Tabellen

Eine einfache Möglichkeit, unterschiedliche Informationen strukturiert darzustellen, sind statische Tabellen. Um eine Tabelle hinzuzufügen, klicken Sie auf das Symbol Tabelle im Menüband Einfügen des Report Designers und markieren Sie mit dem Cursor den Tabellenbereich im Report-Ansicht Fenster.

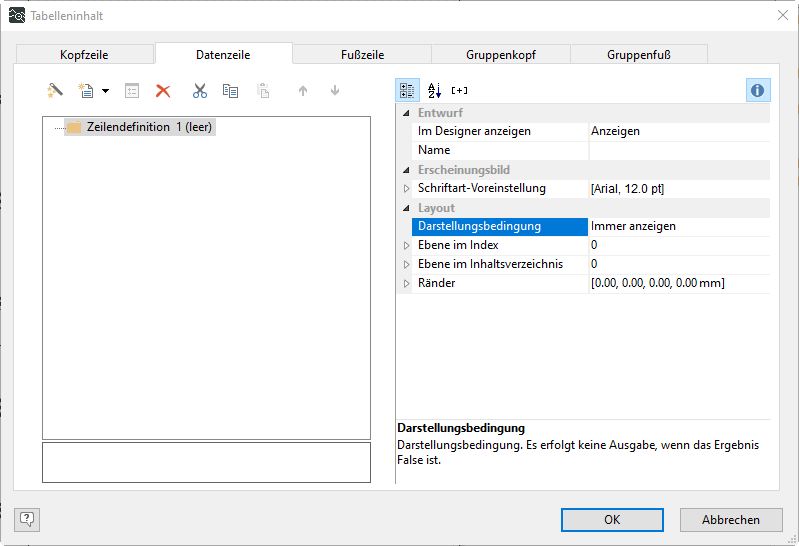

Das Fenster Tabelleninhalt wird automatisch geöffnet und durch Klicken auf "Zeilendefinition anhängen" öffnen Sie den Dialog zum Hinzufügen einer neuen Zeile zur Tabelle.

Sie können den Datenauswahl-Assistenten direkt starten. Sie können den Assistenten für jede Zeile aufrufen, indem Sie direkt auf das Symbol klicken. Auf diese Weise können Sie alle Daten auswählen, die in dieser Zeile angezeigt werden sollen.

Spalten können auch manuell durch Anklicken des Symbols hinzugefügt werden.

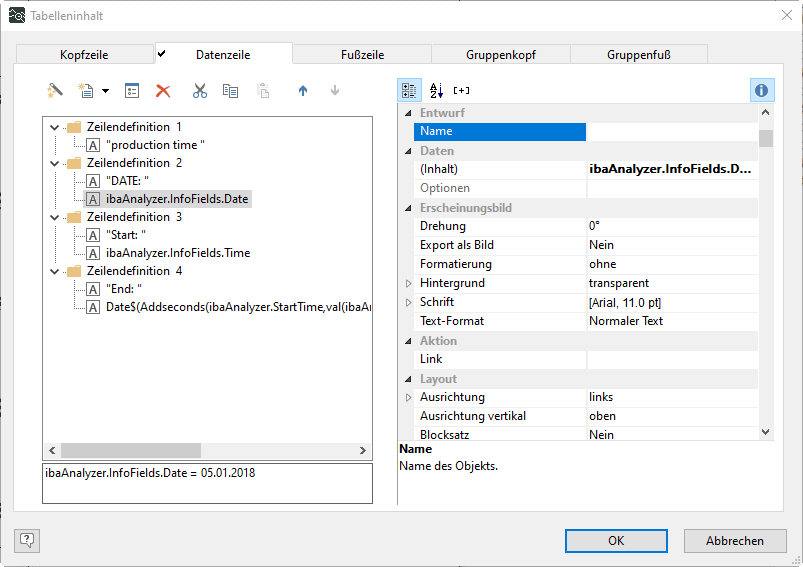

Sie wählen nur eine Textspalte für die erste Zeile und zwei Textspalten für die zweite bis vierte Zeile der Tabelle. Durch Doppelklick auf die entsprechende Spalte öffnet sich das gewohnte Textbearbeitungsfenster und die von ibaAnalyzer bereitgestellten Variablen können hier wie gewohnt verwendet werden.

Formatierte Textfelder

In einigen Fällen ist es nicht erforderlich, eine Tabelle zu erstellen, um die gewünschten Informationen anzuzeigen. Stattdessen können Sie auch ein einfaches Textfeld mit unterschiedlichen Absätzen verwenden.

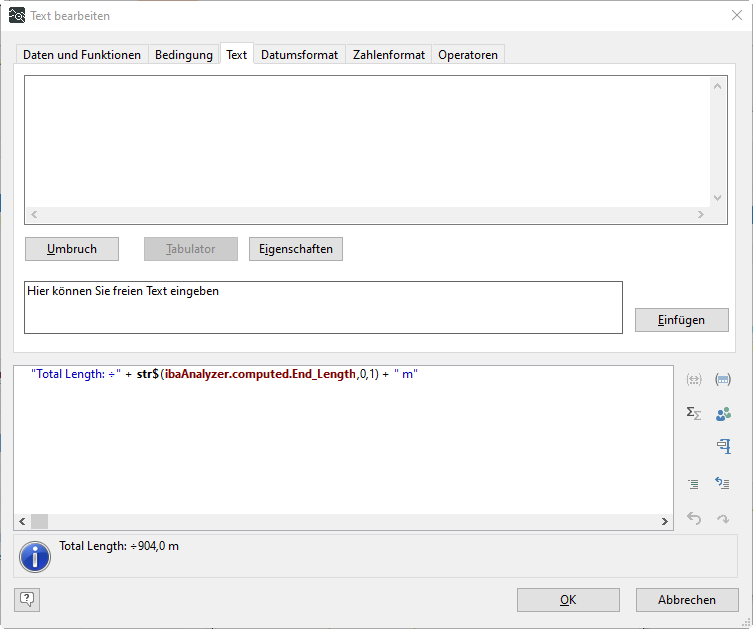

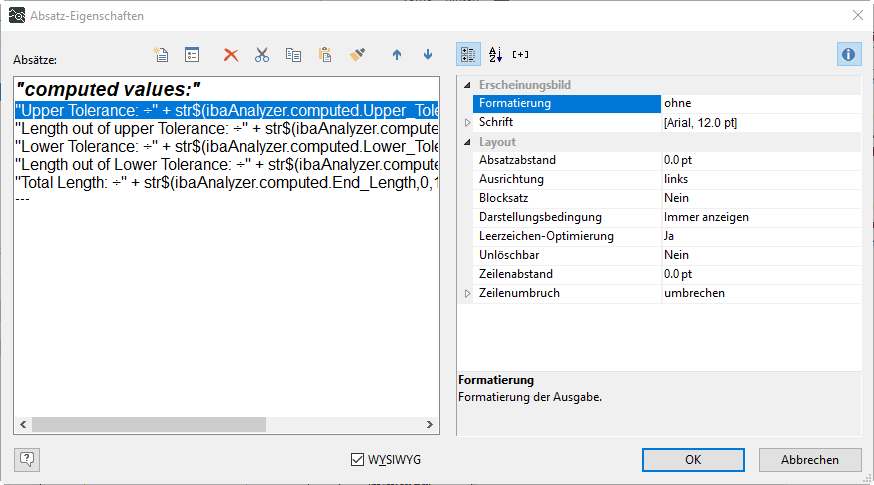

Für eine strukturiertere Darstellung können Sie Tabulatoren verwenden, um die angezeigten Werte auszurichten. Um einen Tabulator zu einer Textzeile hinzuzufügen, die Zahlen enthält, wechseln Sie zum Fenster Text. Drücken Sie <Tabulator>, verwenden Sie die Option Dezimaltabulator und setzen Sie die Position.

Der Tabulator ist nun definiert und wird im oberen Teil des Fensters angezeigt. Durch Auswahl der Position im unteren Teil und Anklicken von <Einfügen> wird der Tabulator in das Textfeld eingefügt. Tabulatoren sind durch das Symbol ÷ gekennzeichnet.

Um eine Ausrichtung entlang der gleichen imaginären vertikalen Linie zu erreichen, müssen Sie in jedem Absatz, der ausgerichtet werden soll, den gleichen Tabulator setzen.
Grafik Variable

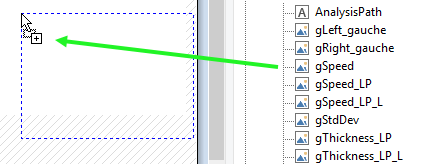

Die Variablen-/Feldliste zeigt alle in der aktuellen Reportdatei verfügbaren Grafikvariablen an. Diese sind durch das Symbol gekennzeichnet. Ziehen Sie die ausgewählte Variable aus der Variablen-/Feldliste an die gewünschte Stelle in der Report-Ansicht.

Beispiel

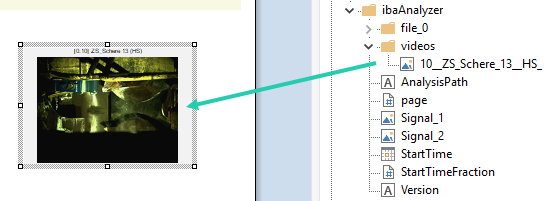

Beachten Sie, dass neben den Grafikobjekten auch Videoobjekte (Einzelbilder von ibaCapture) in einem Reportdesign platziert werden können. Videoobjekte befinden sich ebenfalls in der Variablenliste und können in das Design gezogen werden.

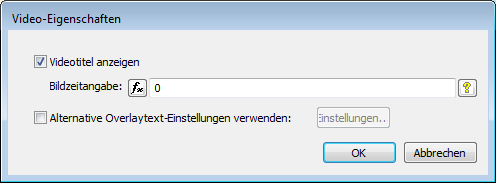

Das Bild, zu einem bestimmten Zeitpunkt in der Videoaufzeichnung, wird zusammen mit dem Signalnamen angezeigt. Doppelklicken Sie auf das Objekt, um das Fenster Videoeigenschaften zu öffnen.

Folgende Einstellungen sind möglich:

Bildzeitangabe

Die Funktionen des Ausdruckseditors können verwendet werden, um den erforderlichen Zeitpunkt für die Anzeige des passenden Bildes zu berechnen, z. B.

XLast([digital signal]) um das Bild zum Zeitpunkt der letzten fallenden Flanke des Signals [digital signal] anzuzeigen.

Videotitel anzeigen

Der Name des Quellsignals wird im Report angezeigt.

Alternative Overlaytext-Einstellungen verwenden

<Einstellungen> öffnet das Fenster CAM-Overlaytext Eigenschaften.
Balkendiagramm-Objekte

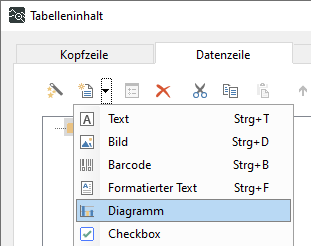

Zeilen in Tabellen sind nicht darauf beschränkt, Text zu enthalten. Es können weitere Objekte ausgewählt werden, die teilweise auch im Menüband Einfügen zur Auswahl stehen. Ein Diagramm-Objekt ist jedoch nur als Teil einer Tabelle verfügbar. Erstellen Sie eine neue Tabelle und wählen Sie im Fenster Tabelleninhalt das Symbol <Spalte anhängen>. Fügen Sie eine neue Spalte hinzu und wählen Sie den Typ Diagramm. Sie navigieren automatisch zum Fenster Diagrammeigenschaften.

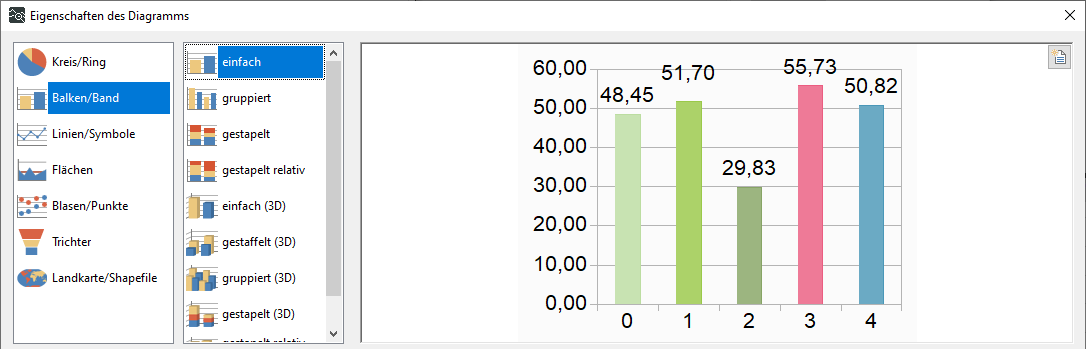

Im oberen Teil des Fensters stehen verschiedene Arten von Diagrammen zur Verfügung. Die entsprechenden Einstellungen sind im unteren Teil verfügbar. Verwenden Sie hier ein einfaches Balkendiagramm.

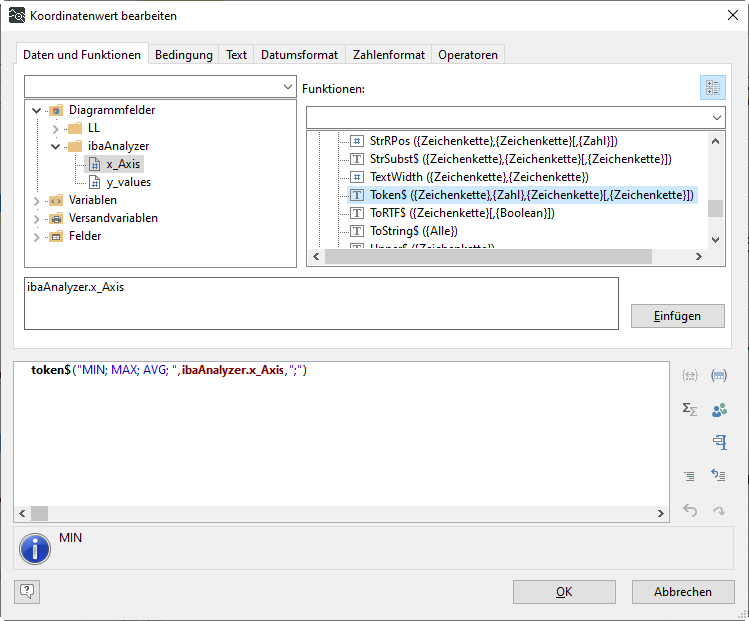

Für die Einstellungen des Diagramms müssen Sie im Fenster Rubrikenachse(x) die Einstellung Koordinatenwerte vornehmen. Verwenden Sie die von ibaAnalyzer bereitgestellten Daten aus den Diagrammfeldern. Um die Balken umzubenennen, verwenden Sie die Funktion Token, die die Zahlen in die angegebenen Zeichenketten umwandelt. Um die ursprüngliche Sortierung beizubehalten, müssen Sie Koordinaten sortieren auf Nein setzen.

Im Fenster Größenachse(y) geben Sie einfach die Werte an, die als Koordinatenwert angezeigt werden sollen. Beachten Sie, dass die Daten hier als "keine einfache Aggregatfunktion" angegeben werden müssen.
Das Datengrafik Objekt

Um eine einfache Datengrafik zu erstellen, klicken Sie auf das Symbol Datengrafik im Menüband Einfügen des Report Designers und markieren Sie mit dem Cursor den Objektbereich im Report-Ansicht Fenster. Solche Objekte können z.B. dazu verwendet werden, einen berechneten Wert, der im Fenster Berechnete Spalten definiert wurde, grafisch darzustellen. Wie gewohnt öffnet sich das Eigenschaftenfenster direkt, sobald das Objekt erstellt wurde.

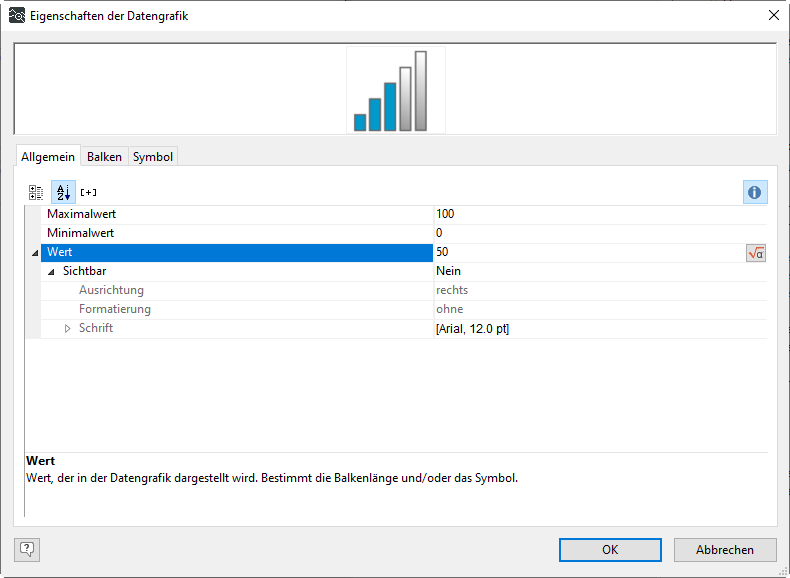

Es ist möglich, den Minimal- und Maximalwert einzustellen, der im Fenster Allgemein angezeigt wird. Durch Doppelklick auf das Feld Wert öffnet sich ein Dialog Wert bearbeiten und die anzuzeigende Variable kann ausgewählt werden.

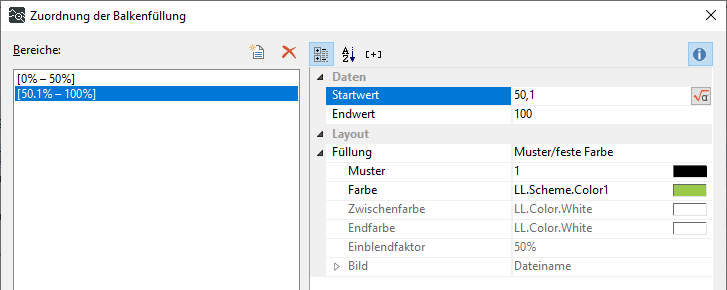

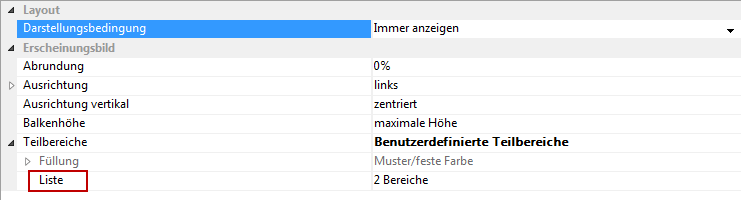

Im Balkenfenster können verschiedene Einstellungen vorgenommen werden, darunter so genannte Teilbereiche. Durch Auswahl der Option Benutzerdefinierte Teilbereiche öffnet sich das Fenster Zuordnung der Balkenfüllung. Hier können Bereiche hinzugefügt werden, in denen individuelle Füllungen ausgewählt werden können. Das bedeutet, dass je nach aktuellem Wert z. B. die Farbe verändert werden kann. Weitere Details finden Sie im Handbuch combit "List & Label Designer".

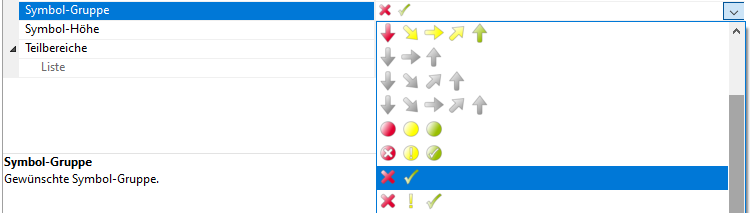

Im Fenster "Symbole" können mehrere Symbole ausgewählt werden, die zusammen mit den quantitativen Informationen angezeigt werden.
Das Messinstrument-Objekt

Die letzte Möglichkeit zur grafischen Darstellung der hier vorgestellten Daten ist das so genannte Messinstrument-Objekt. Durch Anklicken des Symbols Messinstrument im Menüband Einfügen können Sie den Objektbereich wie gewohnt auswählen und gelangen zum entsprechenden Einstellungsdialog.

Mit solchen Objekten kann z. B. die Performance der berechneten Werte, die im Fenster Berechnete Spalten definiert sind, grafisch dargestellt werden.

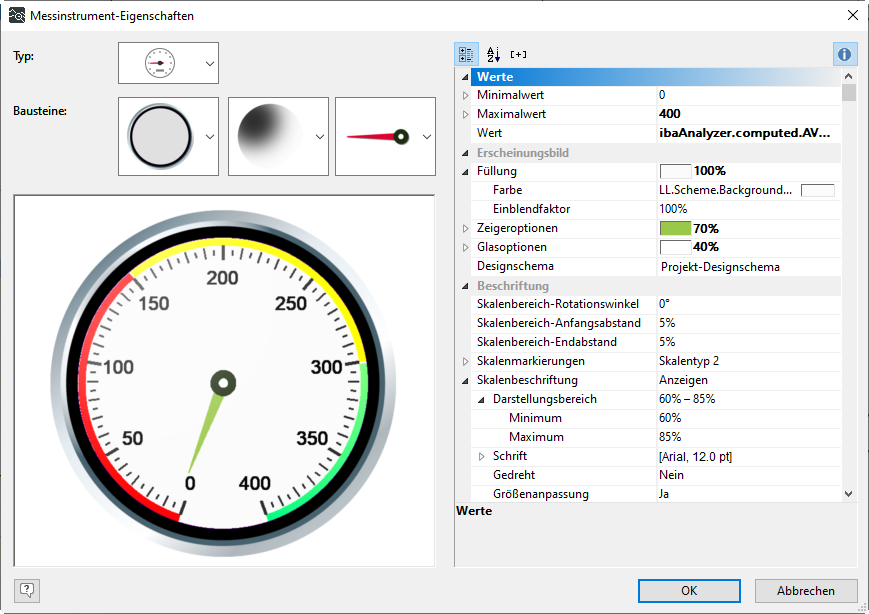

Es stehen verschiedene Arten von Messinstrumenten zur Verfügung. Für jeden Typ können die Anzeigeeigenschaften durch Einstellen der Bausteine geändert werden. Auf der rechten Seite im Eigenschaftenfenster können verschiedene Einstellungen vorgenommen werden, darunter Minimum und Maximum des Anzeigebereichs. Durch Doppelklick auf das Feld Wert öffnet sich das gewohnte Fenster Wert bearbeiten und es können verschiedene Quellen ausgewählt werden.

Ähnlich wie für das Datengrafikobjekt stehen Bereiche zur Verfügung, bei denen das Aussehen vom aktuellen Wert abhängig gemacht werden kann.

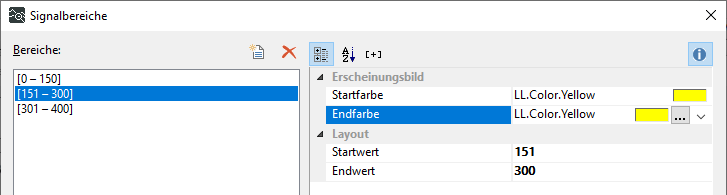

Verwenden Sie das Symbol Bereich einfügen, um einen neuen Bereich zu definieren oder einen bestehenden Bereich auszuwählen. Verwenden Sie Startfarbe, Endfarbe, Startwert und Endwert, um die Bereichsparameter einzustellen. Mehrere Bereiche sind möglich.

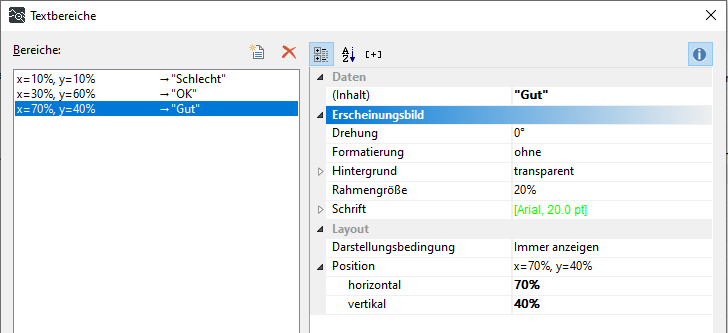

Nicht nur das Aussehen des Messinstruments kann vom aktuellen Wert abhängig gemacht werden, sondern auch die Beschriftung. Durch einen Doppelklick auf Textfelder können verschiedene Beschriftungen hinzugefügt werden. Der Inhalt wird im gewohnten Dialog Textbereiche bearbeitet.
Link zur entsprechenden Messdatei hinzufügen

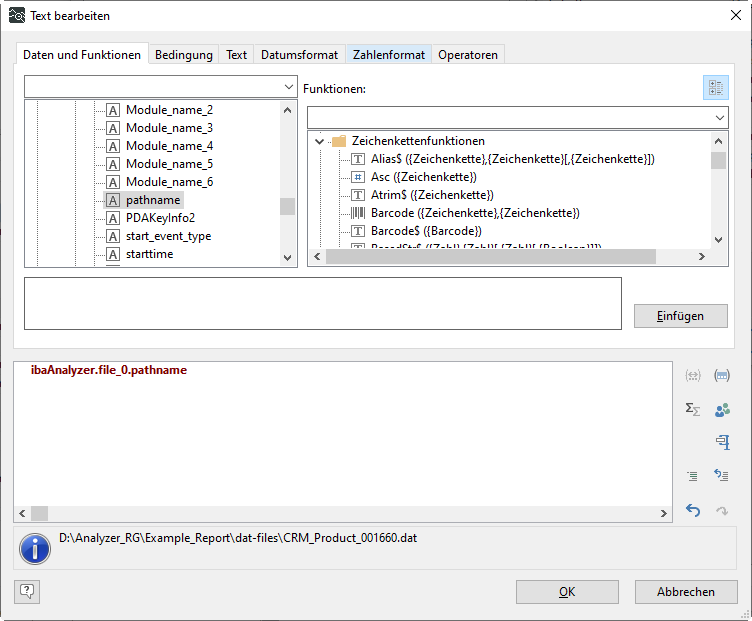

Abschließend fügen Sie der Messdatei einen Link hinzu, der zum Erstellen des Reports verwendet wird. Dies ist wiederum ein Textfeld, in dem Sie die Variabe pathname verwenden, die von ibaAnalyzer standardmäßig zur Verfügung gestellt wird.

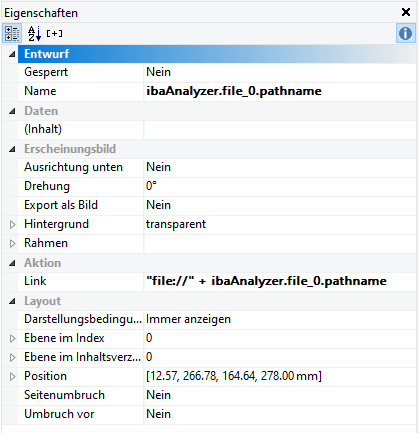

Die Eigenschaften der Link URL des Textobjekts:
