Dieses Fenster wird nur zur Auswahl von Daten für dynamische Reporttabellen verwendet. Die Länge dieser Tabellen hängt von der aktuellen Menge der aufgezeichneten Daten ab.
Sie haben 2 Möglichkeiten Tabellendaten zu generieren.
Tabellendaten aus Signaltabelle übernehmen

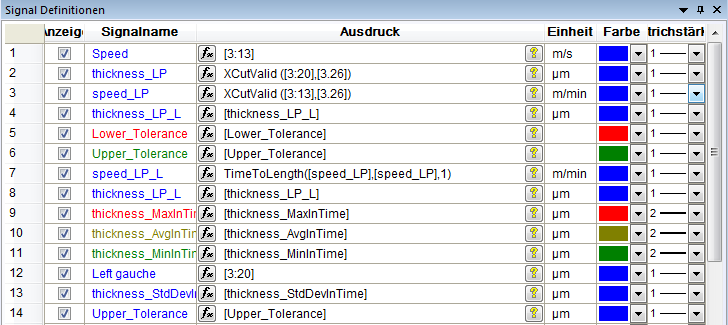

Die Spaltendaten werden direkt aus dem Fenster Signaldefinitionen übernommen. Sie können dann die Spalten der Signaltabelle im Report verwenden.
Anzeige im Report Designer
Die Spaltendaten sind in der Liste Variablen/Felder des Report Designers verfügbar.

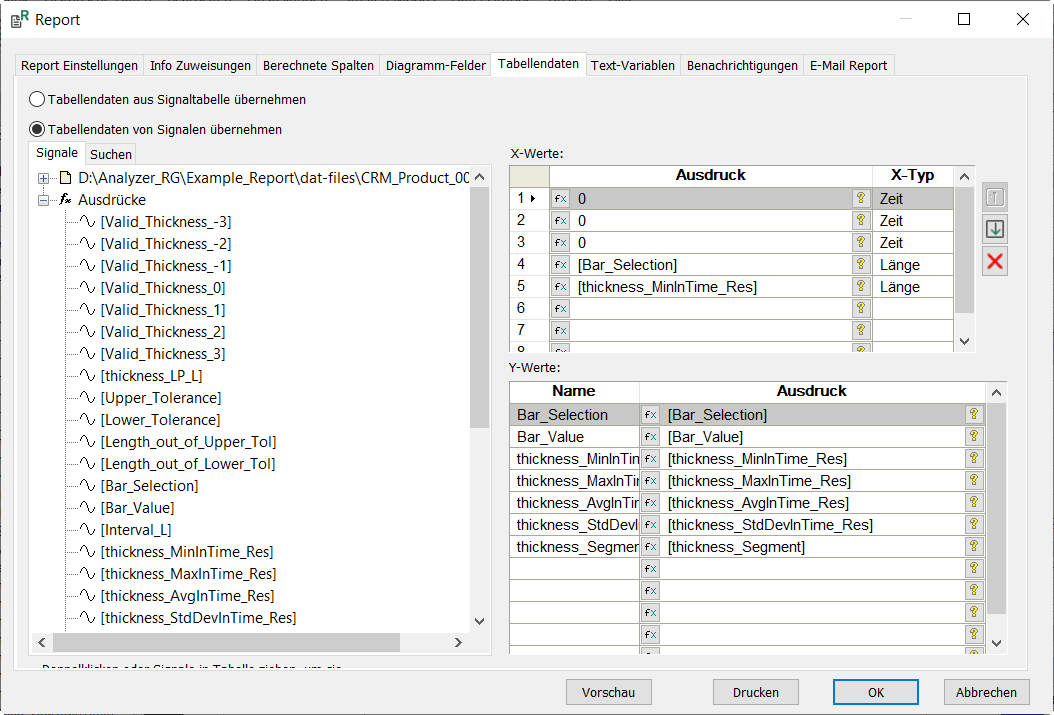

Tabellendaten von Signalen übernehmen
Die Spaltendaten werden von den Signalen übernommen, die in den Tabellen X-Werte und Y-Werte definiert sind.
X-Werte
Dieses Signal definiert die Tabellenzeilen. Immer wenn von diesem Signal zum Zeitpunkt X ein Messpunkt (Sample) vorhanden ist, wird der Messwert von den Y-Werten in die Tabelle eingetragen.

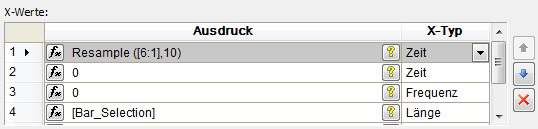

Die Abtastzeit des hier angegebenen Signals bestimmt die Abtastzeit der Tabellendaten. Beispielsweise gibt die Resample-Funktion in der Abbildung oben 10 s an. Siehe Spalte Time (s) im Ausgabereport unten.
Y-Werte

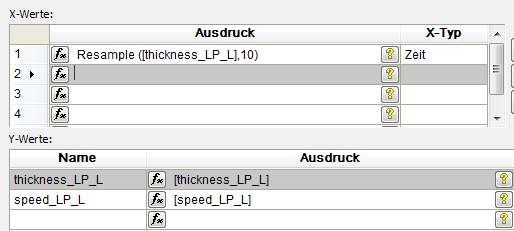

Diese Signale definieren die Tabellenspalten. Jedes Signal ergibt eine Spalte in der Tabelle. Die Y-Werte werden in die Tabelle eingetragen, wenn ein Messpunkt (Sample) des Signals bei den X-Werten vorhanden ist.
Die eingetragenen Namen werden im Report Designer angezeigt.
Anzeige im Report Designer
Die Daten sind in der Liste Variablen/Felder des Report Designers verfügbar.
Beispiel für einen entsprechenden Ausgabereport

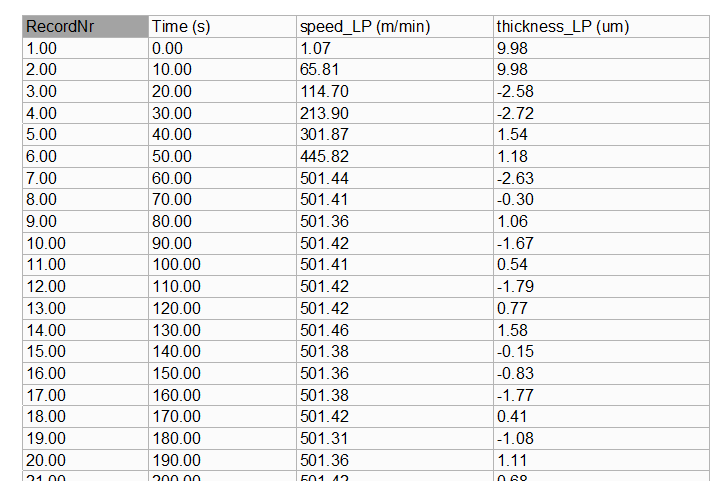

Die nachfolgende Abbildung zeigt eine Tabelle im Report, die aus den Einstellungen oben generiert wurde.
Informationen zur Erstellung von Tabellen mit variabler Länge siehe Dynamische Tabellen einfügen.
