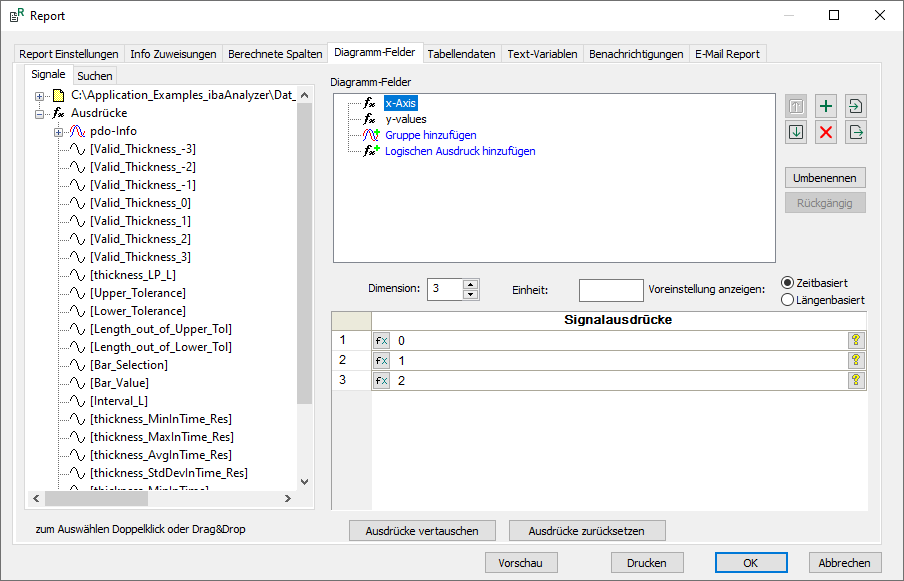

Im Register Diagramm-Felder können Sie Daten bereitstellen, die spezifizierte Diagramme im Report Designer verwenden können (z. B. Balken-, Punkt- oder Kreisdiagramm).

Register Signale

Der Signalbaum links enthält neben den Originalsignalen aus der Messdatei auch die erzeugten Ausdrücke.

Register Suchen

In diesem Register können Sie wie gewohnt nach Signalen suchen. Die Suchergebnisse können Sie direkt in die Konfigurationstabelle ziehen.

Diagramm-Felder

In diesem Feld sehen Sie die bereits erzeugten Diagramm-Felder bzw. logischen Ausdrücke.

Rote Symbole am Icon eines Signals zeigen an, wenn Änderungen am Signal "!" oder das Löschen eines Signals "X" vorgemerkt sind. Wenn Sie das Register wechseln, werden die Eingaben übernommen.

Weitere Anpassungen siehe Info-Zuweisungen bearbeiten.

Für jedes Diagramm-Feld können Sie darunter Dimension, Einheit, den Modus (zeitbasiert oder längenbasiert) und die Ausdrücke definieren.

<Umbenennen>

Benennen Sie das ausgewählte logische Signal um.

<Rückgängig>

Machen Sie Aktionen am ausgewählten Signal rückgängig, bevor Sie das Register wechseln.

Dimension

Die Dimension beschreibt die Anzahl zusammengehöriger Ausdrücke, d. h. die Anzahl der Zeilen in der unteren Tabelle. Sie können einen Zahlenwert von 1 bis 2048 eingeben. Sie bestimmen hiermit die Anzahl der Werte in einem Diagramm-Feld.

Default-Anzeige: Zeitbasiert/Längenbasiert

Stellen Sie hier ein, ob das Diagramm-Feld zeitbasiert oder längenbasiert ist. Diese Angabe ist wichtig, damit die Diagramme im Report richtig funktionieren.

Tabelle Signalausdrücke

Geben Sie in die Tabellenzeilen jeweils einen Ausdruck für die anzuzeigenden Daten ein. Wenn Sie Rohsignale oder bereits vorhandene Ausdrücke übernehmen wollen, können Sie diese aus dem Signalbaum im Dialog mit Drag & Drop oder Doppelklick in die Ausdruckstabelle übernehmen.

<Ausdrücke vertauschen>

Mit diesem Button kehren Sie die Reihenfolge der Zeilen um.

<Ausdrücke zurücksetzen>

Mit diesem Button entfernen Sie die Inhalte aus den Feldern der Spalte Signalausdrücke. Die sonstigen Einstellungen des Diagramm-Felds bleiben erhalten, wie Name, Dimension, Einheit usw.

Kontextmenü im Bereich Logische Signale

Über das Kontextmenü können Sie die Signalreferenz ändern (Signalname oder -nummer), die logischen Signale alphabetisch sortieren oder alle Definitionen löschen.

Anzeige im Report Designer

Sie können auf die Daten der Diagramm-Felder nur dann zugreifen, wenn Sie ein Diagramm im Report erstellen oder bearbeiten. Die Diagramm-Felder sind in der Liste Variablen/Felder des Report Designers verfügbar.
Beispiel: Daten für Balkendiagramm hinterlegen

Das nachfolgende Beispiel verdeutlicht die Bedeutung der Einträge im ibaAnalyzer-Dialog, um im Report Designer ein einfaches Balkendiagramm mit Minimum, Mittelwert und Maximum zu erstellen.

  1. Benennen Sie das Standardfeld "ChartField_001" um, z. B. in "x-Achse".

    Dieses Feld stellt die x-Achse des resultierenden Diagramms dar, d. h. die Anzahl der Balken.

  2. Geben Sie als Dimension "3" an und geben Sie in die Zeilen die Werte 0, 1 und 2 ein. (Für den Report Designer muss Index-basiert beginnend mit 0 gezählt werden.)

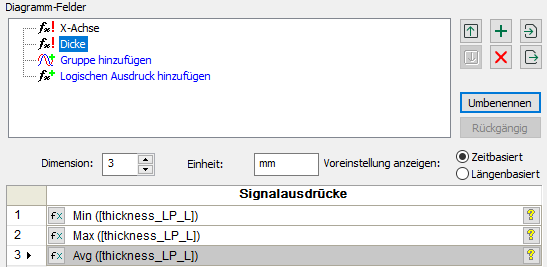

  3. Fügen Sie ein weiteres Diagramm-Feld mit dem Button <+> hinzu und vergeben Sie einen Namen (z. B. "Dicke").

    Diese Achse definiert den Wert der Datenpunkte, d. h. die Balkenhöhe bzw. die y-Achse.

  4. Setzen Sie die Dimension auf die gleiche Anzahl wie die x-Achse.

  5. Wählen Sie die Option Zeitbasiert.

  6. Geben Sie die Werte in die Felder Signalausdrücke ein.

  7. Im Report Designer erstellen Sie aus diesen Daten das Balkendiagramm. Weitere Informationen siehe Balkendiagramme einfügen.

    Das Ergebnis im Report Designer kann beispielsweise so aussehen:
