Mit ibaAnalyzer-InSpectra ist es möglich, Berechnungsvorschriften in Form von Profilen offline zu konfigurieren und an aufgezeichneten Daten zu testen.

Öffnen Sie eine Messdatei (DAT-Datei), die die zu untersuchenden Signale enthält, entweder

• über das Menü Datei - Öffnen Messdatei ...

• oder ziehen Sie eine Messdatei per Drag & Drop aus dem Windows-Explorer in das geöffnete ibaAnalyzer-Programmfenster

Öffnen Sie eine Orbit-Ansicht mit dem Orbit-Button in der Symbolleiste, siehe Kapitel Orbit-Ansicht

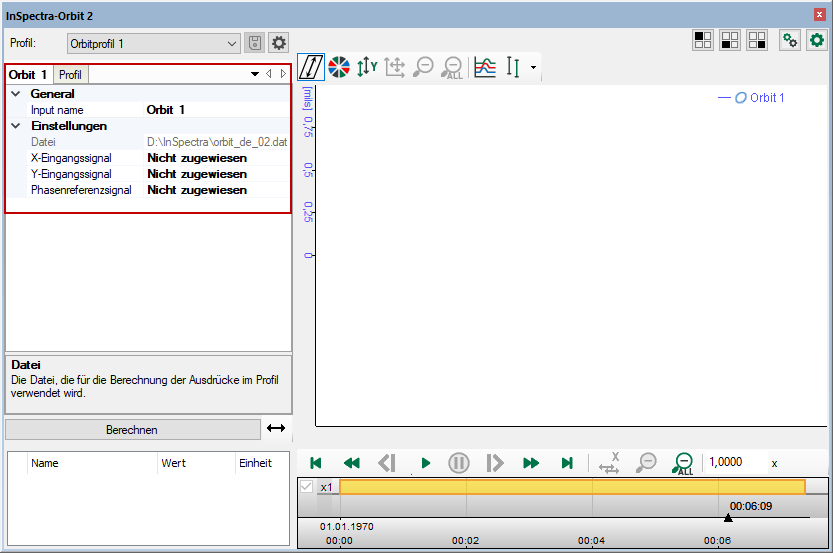

Wählen Sie in der Orbit-Ansicht im Register Eingang das X-Eingangssignal, das Y-Eingangssignal und das Phasenreferenzsignal jeweils aus der Drop-down-Liste aus oder ziehen das Signal per Drag & Drop aus dem Signalbaum auf das jeweilige Feld. Geben Sie den Offset des Eingangssignals in X- und Y-Richtung an, falls erforderlich, siehe dazu Kapitel Signale

Sie können nun im Register Profil ein Berechnungsprofil erstellen oder, falls bereits Profile importiert oder angelegt wurden, ein Profil aus dem Drop-down-Menü auswählen. Die Parameter für die Berechnungsvorschriften sind identisch mit den Parametern in ibaPDA, siehe Kapitel Profil konfigurieren

Konfigurierte Profile können Sie mit dem Disketten-Button abspeichern. Wenn Sie den Namen ändern, Profile exportieren oder aus ibaPDA importieren möchten, öffnen Sie den Profilmanager mit dem -Button.

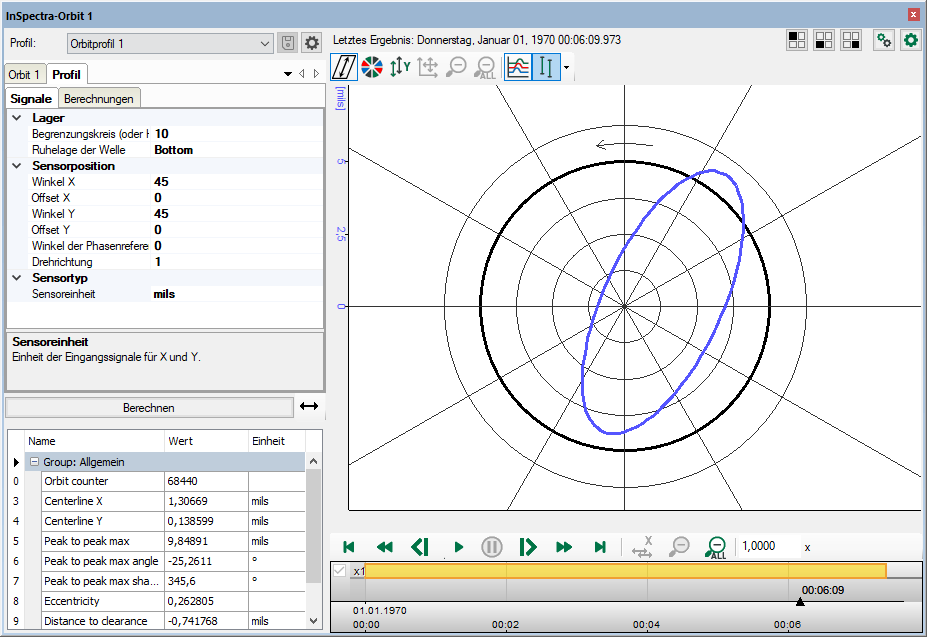

Mit dem Button <Berechnen> wird die Berechnung gestartet. In der Orbit-Anzeige rechts kann das Ergebnis detailliert analysiert werden. Eigenschaften und Einstellungen der Orbit-Anzeige in ibaAnalyzer-InSpectra sind identisch mit der Orbit-Anzeige in ibaPDA, siehe Kapitel Konfiguration

Wiedergabebereich

Im Wiedergabebereich können Sie die Wiedergabe der Messdatei mit den Schaltflächen und dem Schieberegler steuern, siehe Kapitel Wiedergabebereich.
