Fügen Sie eine neue InSpectra Expert-Ansicht mithilfe der Symboltaste hinzu:

Sie können einzelne oder mehrere markierte Signale per Drag & Drop vom Signalbaum in das Hauptfenster der FFT-Ansicht ziehen.

Folgende Hotkeys stehen zur Verfügung, um neue Signale in eine FFT-Ansicht zu ziehen:

• <Umschalt>: Wenn Sie die <Umschalt>-Taste drücken, während Sie mehrere Signale in die FFT-Ansicht ziehen, werden alle Signale auf einer gemeinsamen Y-Achse platziert.

• <Strg>: Wenn Sie beim Ziehen eines oder mehrerer Signale in die FFT-Ansicht die <Strg>-Taste drücken, werden die vorhandenen Signale durch die neuen Signale ersetzt. Wenn mehr Signale in der Ansicht sind als neue Signale, werden die ersten Signale ersetzt. Wenn es mehr neue Signale gibt, werden die zusätzlichen Signale angehängt.

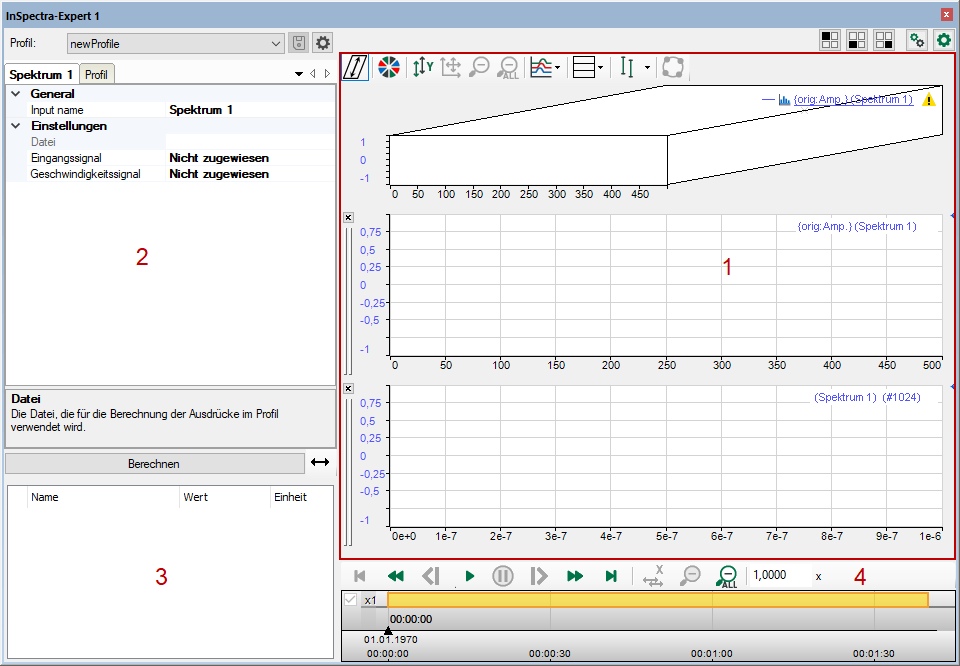

Die InSpectra Expert-Ansicht in ibaAnalyzer enthält neben der eigentlichen FFT-Ansicht weitere Anzeigebereiche.

1	Darstellungsbereich der FFT-Ansicht
2	Konfigurationsbereich (Eingangssignale, Profile), siehe Berechnungsparameter einstellen
3	Ergebnisbereich
4	Wiedergabebereich (Playback-Einstellungen), siehe Wiedergabebereich

Die Beschreibung der FFT-Ansicht finden Sie in Kapitel Übersicht FFT-Ansicht
