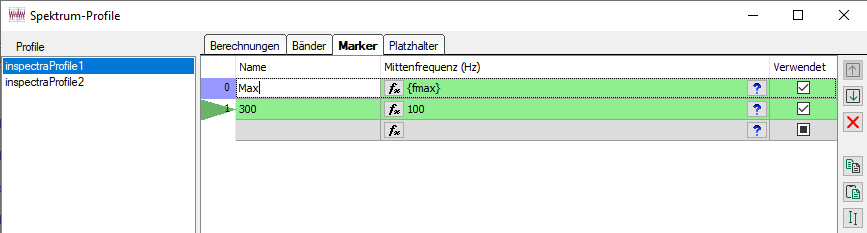

Hier können Sie Marker für ein Berechnungsprofil konfigurieren. Die hier konfigurierten Marker erscheinen in der Tabelle InSpectra-Marker in den Eigenschaften der FFT-Ansicht im Knoten Marker, im Register Konfigurierte Marker, siehe Kapitel Bänder

Um einen Marker zu erzeugen, tragen Sie einen Namen ein, um den Marker identifizieren zu können. Die Mittenfrequenz kann ein konstanter Wert sein oder von einem Signal vorgegeben werden. Wenn Sie ein Signal zur Steuerung der Mittenfrequenz verwenden wollen, klicken Sie auf den Button <fx> in der Tabellenzelle. Es öffnet sich der Ausdruckseditor und Sie können entweder ein vorhandenes Signal auswählen oder einen Ausdruck zur Berechnung der Mittenfrequenz eingeben.

Rechts neben der Tabelle befinden sich Buttons mit folgenden Funktionen:

Verschiebt die markierten Zeilen nach oben oder unten

Löscht die markierten Zeilen

Kopiert den Inhalt der Liste in die Zwischenablage und kann z. B. in MS Excel eingefügt werden

Fügt eine Tab-getrennte Liste in die gerade markierte Zeile der Liste ein

Öffnet den Markerassistenten

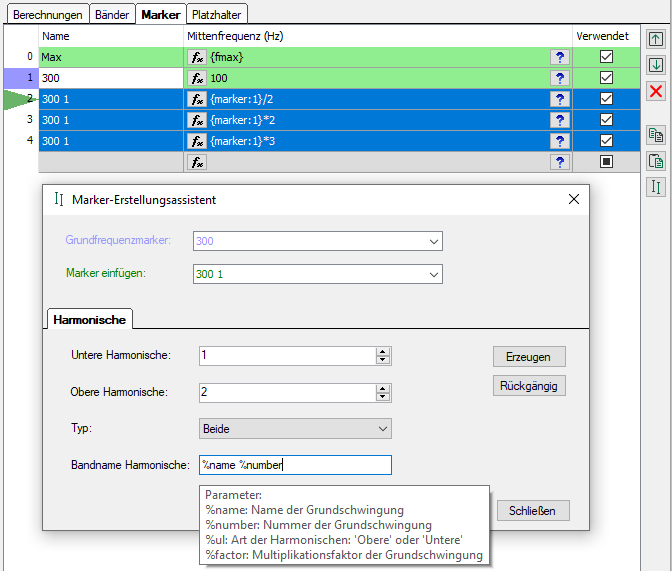

Markerassistent

Mit Hilfe des Marker-Erstellungsassistenten können Sie harmonische Marker über- und unterhalb der Mittenfrequenz festlegen.

Im Drop-down-Menü Grundfrequenzmarker wählen Sie den Marker aus, zu dem Harmonische erzeugt werden sollen. Geben Sie die gewünschte Anzahl der Harmonischen unter- und oberhalb des Grundmarkers ein.

Im Feld Marker einfügen wählen Sie, vor welchem Marker in der Tabelle die Harmonischen eingefügt werden.

Sie können den Markern der Harmonischen mithilfe von Parametern dynamisch Namen zuweisen. Klicken Sie in das Feld Markername Harmonische und die Liste der verfügbaren Parameter wird angezeigt. Tragen Sie die gewünschten Parameter in das Feld ein.

Mit einem Klick auf <Erzeugen> werden die harmonischen Marker in die Tabelle eingefügt und Sie können die Einträge überprüfen. Mit <Rückgängig> werden die harmonischen Marker wieder aus der Tabelle entfernt. Mit <Schließen> schließen Sie den Markerassistenten.
