Um die Ereignisse für ein Frequenzband oder einen Kennwert zu konfigurieren, gehen Sie wie folgt vor:

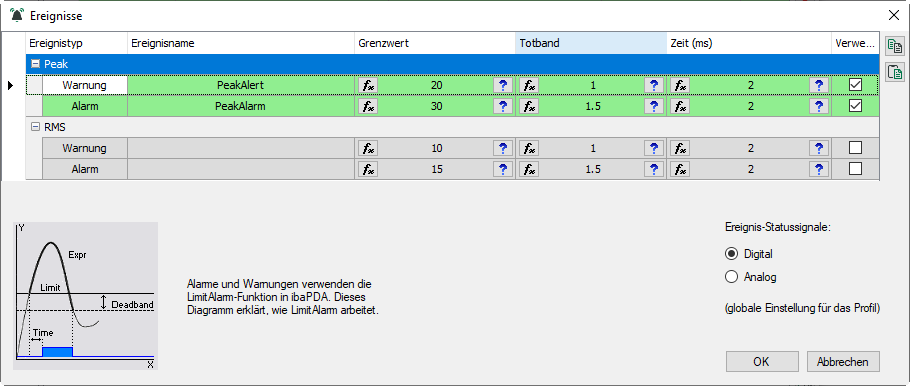

  1. Klicken Sie in der Spalte „Ereignisse" auf den Button . Es öffnet sich der Dialog „Ereignisse".

  2. Tragen Sie einen Namen in die Spalte „Ereignisname" ein, um das Ereignis später eindeutig identifizieren zu können.

  3. Nehmen Sie anschließend die Einstellungen für Grenzwert, Totband und Verzögerungszeit vor. Sie können für diese Werte sowohl feste Zahlenwerte eingetragen, Analogsignale auswählen oder Ausdrücke definieren. - Der Grenzwert definiert die Ansprechgrenze für das Ereignis. - Mit dem Totband verhindern Sie, dass ein Ereignis zu schnell wieder zurückgesetzt wird. Das Ereignis wird erst zurückgesetzt, wenn der Messwert unter die Marke (Grenzwert – Totband) fällt. - Mit der Verzögerungszeit können Sie die Auslösung des Ereignisses verzögern. Das Ereignis wird erst ausgelöst, wenn der Messwert den Grenzwert länger als die eingestellte Zeit überschreitet.

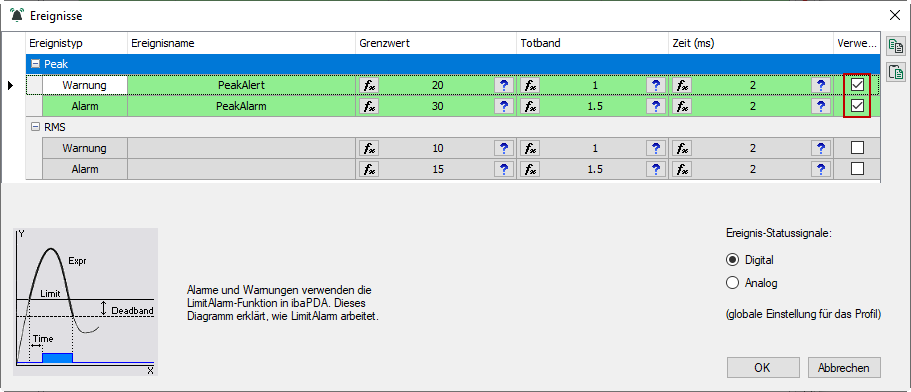

  4. Achten Sie abschließend darauf, dass die Auswahlfelder in der Spalte „Verwendet" aktiviert sind.



  5. Sie können auswählen, ob digitale oder analoge Ereignis-Statussignale verwendet werden.

    • Digital: Bei Überschreitung des eingetragenen Grenzwertes wird das entsprechende Digitalsignal auf TRUE (logisch 1) gesetzt und kann zur Signalisierung verwendet werden.

    • Analog: Das Analogsignal kann mehrere Werte annehmen und beispielsweise zur Steuerung einer Ampelanzeige in ibaQPanel verwendet werden.

      0 undefiniert

      1 OK

      2 Warnung

      3 Alarm

  6. Schließen Sie den Dialog mit <OK>.

Damit ist die Konfiguration des Profils abgeschlossen und Sie können nun weitere Einstellungen am InSpectra-Modul vornehmen oder zur Anzeige übergehen.
