Bei fast allen Einstellungen im Register Signale kann die Option "Von außen konfigurieren“ gewählt werden. In diesem Fall können die Eingaben ähnlich wie bei Platzhaltern (ibaInSpectra-Expert) außerhalb des Profils bei der Zuweisung der Signale vorgenommen werden und sind somit nicht fest im Profil definiert.

Abschnitt "Lager"

Begrenzungskreis (oder Hüllkreis)

Der Begrenzungskreis ist die Differenz zwischen dem Innendurchmesser des Lagers und dem Wellendurchmesser. Als Einheit wird hier die unter „Sensortyp“ angegebene „Sensoreinheit“ verwendet.

Diese Einstellung wird bei der Visualisierung für die Skalierung des Koordinatensystems und als Durchmesser für den eingezeichneten Begrenzungskreis verwendet. Ebenso wird diese Einstellung zur Berechnung der Kennwerte Exzentrizität (Eccentricity) und Begrenzungsabstand (Distance to clearance) benötigt.

Ruhelage der Welle

Position der Welle, zu der die Nullposition festgelegt wurde. In den meisten Fällen bei waagrecht aufgestellten Maschinen wird die Ruhelage bzw. Nullposition festgelegt, wenn die Maschine nicht in Betrieb ist und sich die Welle abgesetzt hat. In diesem Fall liegt die Welle unten am Lager an und die Ruhelage „Bottom“ kann gewählt werden. Weitere Einstellmöglichkeiten für die Ruhelage der Welle sind „Center“ und „Top“.

Diese Einstellung wird in der Visualisierung genutzt, um den Nullpunkt des Koordinatensystems zu setzen. Außerdem wird die Ruhelage benötigt, um die Kennwerte Exzentrizität (Eccentricity) und Begrenzungsabstand (Distance to clearance) zu berechnen.

Abschnitt "Sensorposition"

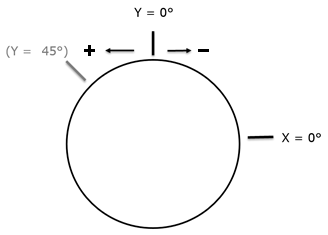

Die Sensorpositionen für ibaInSpectra sind wie folgt definiert:

  • Sensor Y wird mit 0° definiert wenn er oben auf dem Begrenzungskreis platziert ist.

  • Sensor X wird mit 0° definiert wenn er auf der rechten Seite des Begrenzungskreises platziert ist.

  • Phasenreferenz wird mit 0° definiert wenn sie oben auf dem Begrenzungskreis wie Sensor Y platziert ist.

  • Winkelabweichungen werden im Uhrzeigersinn negativ und gegen den Uhrzeigersinn positiv definiert.

Winkel X

Winkelabweichung des X-Eingangssignals (siehe Definition)

Offset X

Offset des Eingangssignals in X-Richtung an der Ruheposition der Welle. Wenn das X-Eingangssignal an der definierten Ruheposition 0 ist, ist kein Offset notwendig. (Offset X = 0). Wenn das X-Eingangssignal an der definierten Ruheposition 2 ist, ist der Offset mit 2 anzugeben. (Offset X = 2)

Winkel Y

Winkelabweichung des Y-Eingangssignals (siehe Definition)

Offset Y

Offset des Eingangssignals in Y-Richtung an der Ruheposition der Welle. Wenn das Y-Eingangssignal an der definierten Ruheposition 0 ist, ist kein Offset notwendig. (Offset Y = 0). Wenn das Y-Eingangssignal an der definierten Ruheposition 2 ist, ist der Offset mit 2 anzugeben. (Offset Y = 2)

Winkel der Phasenreferenz

Winkelabweichung der Phasenreferenz (siehe Definition). Wird für die Visualisierung und die Berechnung des Kennwerts Peak to peak max shaft angle benötigt.

Drehrichtung

Drehrichtung der Welle (positiv: gegen den Uhrzeigersinn; negativ: mit dem Uhrzeigersinn). Dieser Wert wird nur für die Visualisierung genutzt. Bei sich ändernden Drehrichtungen, kann die Einstellung Von außen konfigurieren gewählt werden und ein sich je nach Drehrichtung änderndes Signal dieser Einstellung zugewiesen werden.

Abschnitt „Sensortyp“

Sensoreinheit

Die Sensoreinheit definiert, welche Einheit die X- und Y-Eingangssignale haben. Im Idealfall haben die Eingangssignale bereits die richtige Einheit und hier kann Eingangssignaleinheit gewählt werden. Ansonsten kann die passende Einheit aus der Auswahlliste gewählt werden.
