Orbit counter
Orbit counter gibt die Anzahl der bisher für vollständige Berechnungen verwendeten Orbits an.
X
Die berechnete aktuelle X-Koordinate des Orbits unter Berücksichtigung der Sensorwinkel und der Offsets. Das Ergebnis wird in der konfigurierten Sensoreinheit angegeben.
Y
Die berechnete aktuelle Y-Koordinate des Orbits unter Berücksichtigung der Sensorwinkel und der Offsets. Das Ergebnis wird in der konfigurierten Sensoreinheit angegeben.
„X“ und „Y“ definieren auch die Visualisierung des Orbits in der Orbit-Ansicht
Centerline X
X-Koordinate des Mittelpunktes aller für die Berechnung verwendeten Orbits. Das Ergebnis wird in der konfigurierten Sensoreinheit angegeben.
Centerline Y
Y-Koordinate des Mittelpunktes aller für die Berechnung verwendeten Orbits. Das Ergebnis wird in der konfigurierten Sensoreinheit angegeben.
„Centerline X“ und „Centerline Y“ definieren auch die Visualisierung der Mittellinie in der Orbit-Ansicht

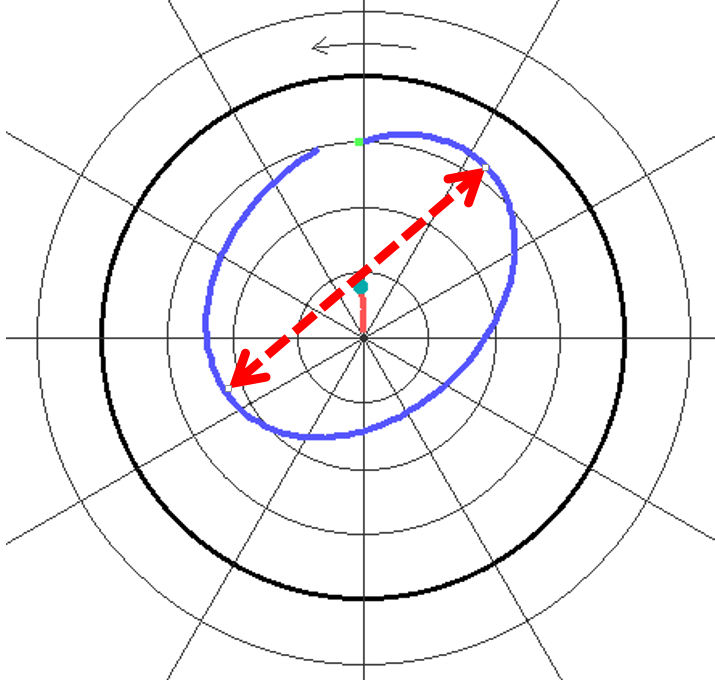

Peak to peak max
„Peak to peak max“ ist der „Spitze zu Spitze Schwingweg“ nach DIN ISO 7919. Hierbei wird der Abstand der zwei Punkte des Orbits, die am weitesten voneinander entfernt sind, ermittelt. Somit kann eine Aussage über die maximale Wellenbewegung gemacht werden. Der Wert wird, wenn mehrere Orbits für eine Berechnung gemittelt werden, basierend auf dem Resultat der Mittelung ermittelt. Das Ergebnis wird in der konfigurierten Sensoreinheit angegeben.

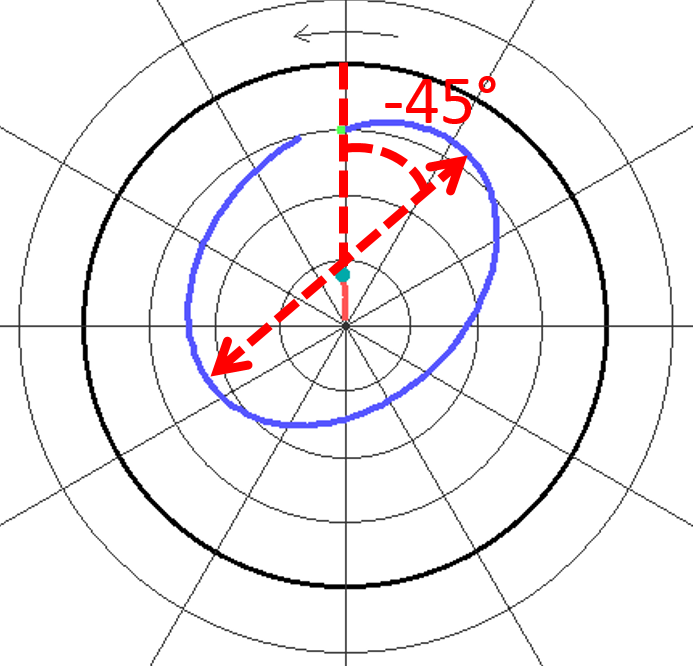

Peak to peak max angle
Dieser Kennwert gibt an, in welchem Winkel zum Lager der „peak to peak max“ Wert auftritt. 0° ist hierbei senkrecht im oberen Teil definiert. Winkelabweichungen werden im Uhrzeigersinn negativ und gegen den Uhrzeigersinn positiv definiert. Die Entscheidung, welcher der zwei möglichen Winkel der „peak to peak max“-Linie mit der senkrechten Linie durch den Mittelpunkt gewählt wird, hängt davon ab, welcher der beiden Peak-Punkte näher am Begrenzungskreis liegt. Das Ergebnis wird in Grad angegeben.
Peak to peak max shaft angle
Dieser Kennwert gibt an, in welchem Drehwinkel sich die Welle zum Zeitpunkt des Auftretens des “peak to peak max”-Wertes befindet. Der Winkel wird in Drehrichtung positiv angegeben und auch bei diesem Kennwert wird der Winkel gewählt, dessen Peak-Punkt näher am Begrenzungskreis liegt. Mittelwertbildung über mehrere Orbits besonders mit der „peak hold“-Methode hat eine negative Auswirkung auf die Aussagekraft dieses Kennwerts. Das Ergebnis wird in Grad angegeben.
Eccentricity
Die Exzentrizität ist die Abweichung des Mittelpunkts des Orbits vom Mittelpunkt des Lagers relativ zum Begrenzungskreisdurchmesser. Der Kennwert ist 0 wenn sich beide Mittelpunkte exakt überlagern und 1 wenn der Mittelpunkt des Orbits auf dem Begrenzungskreis liegt.

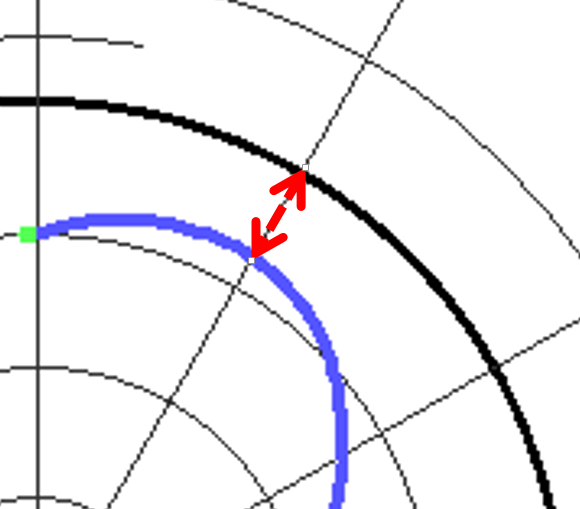

Distance to clearance
Dieser Kennwert gibt den Abstand zwischen dem Begrenzungskreis und dem Punkt des Orbits mit dem geringsten Abstand zum Begrenzungskreis an. Das Ergebnis wird in der konfigurierten Sensoreinheit angegeben.
