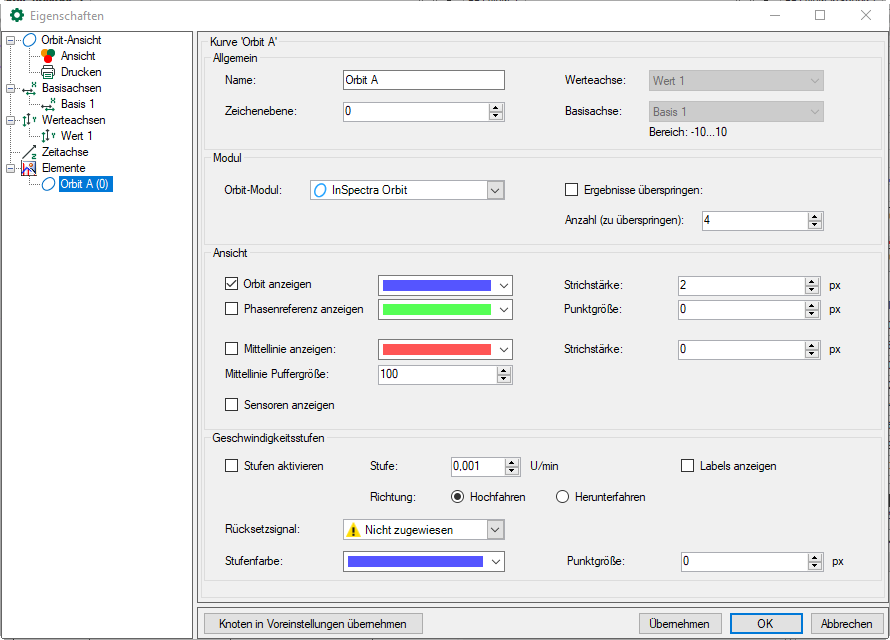

Öffnen Sie mit einem Rechtsklick in die Ansicht das Kontextmenü und wählen "Eigenschaften". Im Eigenschaftendialog können alle Einstellungen für die Orbit-Ansicht vorgenommen werden.

Die Einstellungen der einzelnen Darstellungsmöglichkeiten des Orbits werden unter dem Punkt „Elemente“ im jeweiligen Element vorgenommen.

Name: Hier kann der Name des Elements geändert werden. Dieser Name wird auch als Legende in der Orbit-Ansicht angezeigt.

Orbit-Modul (nur ibaPDA): Hier kann das Orbit-Modul gewählt werden.

Ergebnisse überspringen: Wenn nicht alle berechneten Orbits visualisiert werden sollen, können Orbits für die Visualisierung übersprungen werden. Die Berechnung der Kennwerte wird dadurch nicht beeinflusst.

Anzahl zu überspringender Ergebnisse: Anzahl der Orbits, die für die Visualisierung ignoriert werden.

Mittellinie anzeigen: Definiert, ob die Mittellinie angezeigt werden soll.

Farbe Mittellinie: Hier kann die Farbe der Mittellinie gewählt werden. Die farbliche Hervorhebung des aktuellen Punktes kann nicht beeinflusst werden und ist von der Farbe der Mittellinie abhängig.

Strichstärke: Definiert die Dicke der Mittellinie.

Isometrische Sichtbarkeit verbessern: Die Spektren werden undurchsichtig dargestellt. Dadurch werden manche Effekte in der Wasserfallanicht besser sichtbar.

Orbit anzeigen: Definiert, ob der Orbit der Wellenbewegung angezeigt werden soll.

Farbe Orbit: Hier kann die Farbe des Orbits der Wellenbewegung gewählt werden.

Strichstärke: Definiert die Dicke der Linie, mit der die Wellenbewegung gezeichnet wird.

Phasenreferenz anzeigen: Definiert, ob die Phasenreferenz angezeigt werden soll.

Farbe Phasenreferenz: Hier kann die Farbe der Phasenreferenz gewählt werden.

Punktgröße: Definiert die Größe des Punktes, der die Phasenreferenz darstellt.

Stufen aktivieren: Aktiviert die Geschwindigkeitsstufen in der Orbit-Ansicht.

Stufe: Hier wird die Höhe der Geschwindigkeitsstufen definiert.

Labels anzeigen: Wenn diese Option angewählt ist, wird zusätzlich zu den Punkten auf der Mittellinie der Geschwindigkeitswert der jeweiligen Stufe angezeigt.

Richtung: Hier wird definiert, ob ein Hochfahren oder Herunterfahren beobachtet werden soll.

Rücksetzsignal: Geschwindigkeitsstufen werden nur an der Stelle angezeigt, an der sie das erste Mal erreicht werden. Mit diesem Signal können die bisherigen Punkte entfernt und eine neue Überwachung gestartet werden.

Stufenfarbe: Hier kann die Farbe der Geschwindigkeitsstufen und Labels gewählt werden.

Punktgröße: Definiert die Größe des Punktes, der die Geschwindigkeitsstufen und Labels darstellt.
