Die Segmenttabellen "deSegment" enthält die Werte aller Signale, die in der Datenbank gespeichert sind. Im Standardformat gibt es nur eine Tabelle für alle Werte.

_FileID

Dies ist eine eindeutige interne ID, die jedem Datensatz zugewiesen wird.

_ChannelNr

Dies ist eine eindeutige interne Kanal-ID, die dem extrahierten Signal zugeordnet ist.

_SegmentNr

Jedem komprimierten Sample wird eine Segmentnummer zugewiesen. Die Segmentnummer wird automatisch für jeden Kanal inkrementiert, beginnend bei 0 bis zum Ende des Datensatzes.

_ValuesInSegment

Hier wird die Anzahl der Werte in der Rohmessdatei angezeigt, die in jedem gespeicherten Segment (Speicherintervall) in der Datenbank enthalten sind.

Beispiel: _ValuesInSegment

Rohdaten in der Messdatei: 1 Wert alle 10 ms.

Datenextrakt in die Datenbank: 1 Wert alle 100 ms (= Speicherintervall). Hier ist Größe auf 0,1 eingestellt, basierend auf dem Modus von Zeit (Sekunden), den Sie im Register Archivierungsprofil festlegen.



Werte in jedem Segment: 100 ms / 10 ms = 10.

_Average

Durchschnittswert der Signalwerte innerhalb jedes Segments

_Stddev

Standardabweichung der Signalwerte innerhalb jedes Segments

_Min

Minimalwert der Signalwerte innerhalb jedes Segments

_Max

Maximalwert der Signalwerte innerhalb jedes Segments

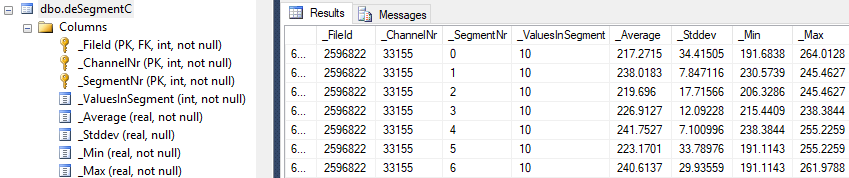

Die Tabelle "deSegment" wird in der Datenbank wie in der folgenden Abbildung dargestellt.
