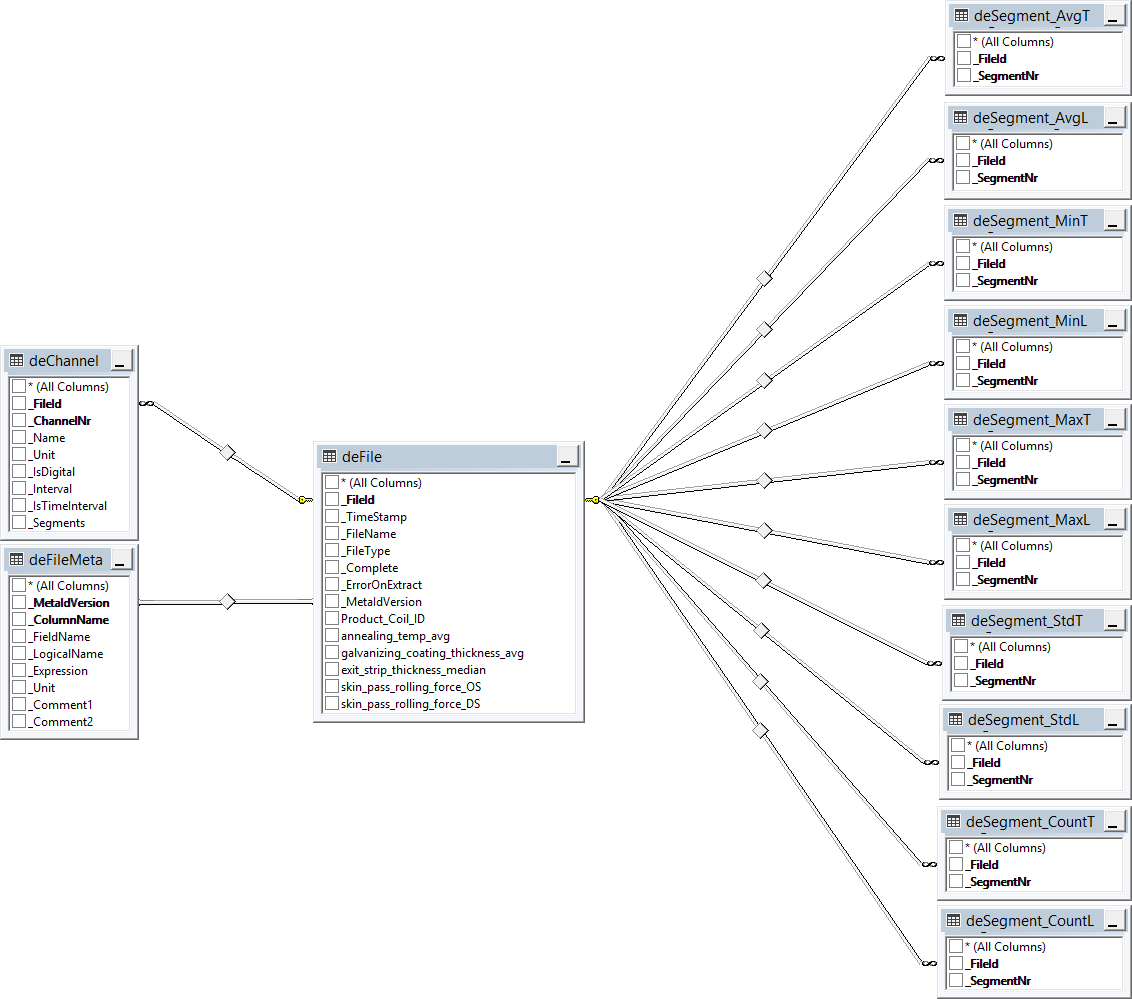

Das mehrspaltige Format (Multi-Column-Format MC) bietet 5 identisch strukturierte Segmenttabellen für zeitbasierte (T) und längenbasierte (L) extrahierte Daten.

  • Durchschnitt (Tabelle deSegment_AverageT/L)

  • Minimum (Tabelle deSegment_MinT/L)

  • Maximum (Tabelle deSegment_MaxT/L)

  • Standardabweichung (Tabelle deSegment_StdT/L)

  • Anzahl Werte in Segment (Tabelle deSegment_CountT/L)

Welche dieser Tabellen tatsächlich angelegt werden, ergibt sich aus den Einstellungen der Archivprofile: Die Tabelle für den Durchschnitt wird immer angelegt. Die Tabellen für Minimum, Maximum, Standardabweichung und Anzahl Werte in Segment werden angelegt, sobald mindestens ein Profil die jeweilige Auswertung aktiviert hat.

Im Gegensatz zum Standardformat hat jeder Kanal eine eigene Spalte in der jeweiligen Segmenttabelle.

Abhängig von der Option Eine neue Segmenttabelle anlegen alle x Spalten können automatisch weitere Segmenttabellen erstellt werden, siehe Schema-Modus mehrspaltiges Format. Sie können diese Option verwenden, um Beschränkungen der Spaltenanzahl von Datenbanktabellen zu umgehen.

Vor dem Einfügen der Segmentsätze prüft ibaAnalyzer, ob Spalten für alle Kanäle vorhanden sind. Wenn nicht, werden die Segmenttabellen geändert. Standardmäßig werden die Spaltennamen für die Kanäle von der Kanalnummer abgeleitet.

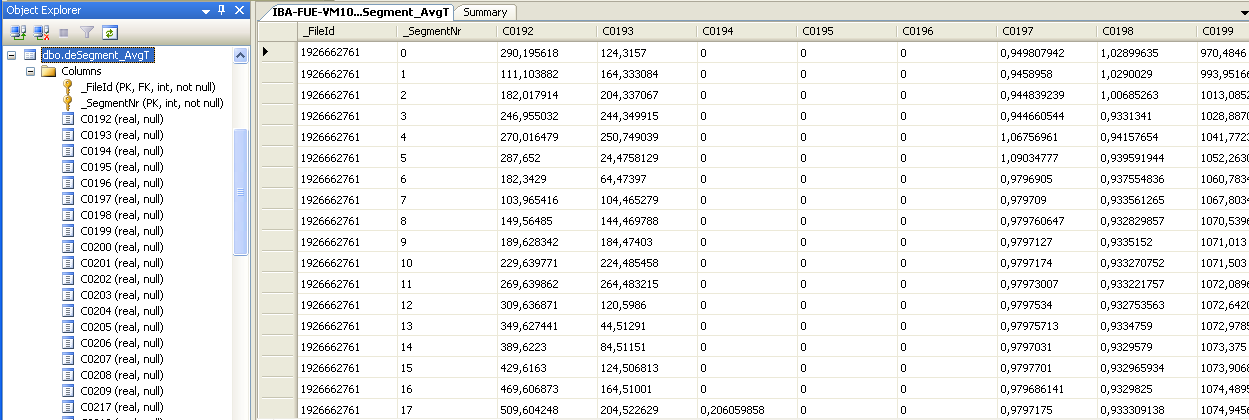

Die Tabelle "deSegment_AvgT" wird in einer mehrspaltigen Datenbank im MSSQL-Format wie in der folgenden Abbildung dargestellt.
