Die Messkanaltabelle "deChannel" enthält die folgenden Informationen über die extrahierten Kanäle. Jedem Kanal ist eine Zeile zugeordnet.

_FileID

Eindeutige interne ID, die jedem Datensatz zugewiesen wird.

_ChannelNr

Eindeutige interne Kanal-ID, die dem extrahierten Signal zugeordnet ist.

_Name

Name des extrahierten Signals

_Unit

Physikalische Einheit des extrahierten Signals

_IsDigital

Dieses Flag wird gesetzt, wenn das Signal "logisch" ist.

_Interval

Speicherintervall der extrahierten Daten, siehe auch Archivierungsprofile.

_IsTimeInterval

Dieses Flag wird für zeitbasierte Datensätze gesetzt.

_Segments

Diese Spalte enthält komprimierte Daten, die als BLOBs extrahiert werden, wenn Sie die entsprechende Option für die Extraktion gewählt haben, siehe auch Verwendung von BLOBs.

Die Tabelle "deChannel" wird in der Datenbank wie in den folgenden Abbildungen dargestellt.

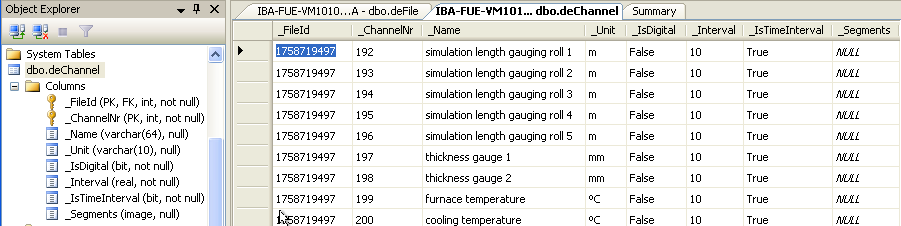

Ohne BLOBs:

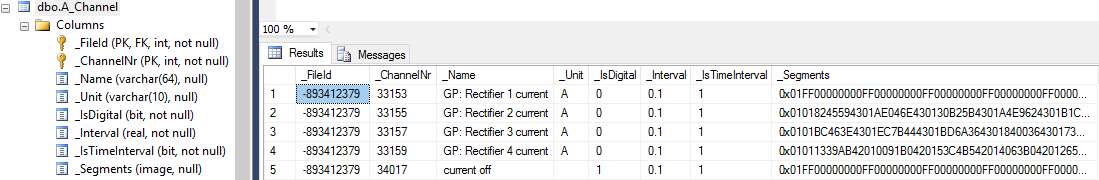

Mit BLOBs:

Bei Vektorsignalen wird zusätzlich die Spalte _LogicalID angelegt.
