Nach erfolgter Abfrage der Datensätze aus der Datenbank, haben Sie verschiedene Möglichkeiten, diese in ibaAnalyzer zu öffnen und zu analysieren.
Die Abfrageergebnisse stehen nach der Abfrage nur temporär zu Verfügung. Wenn Sie zwischenzeitlich ibaAnalyzer geschlossen haben, müssen Sie die Abfrage erneut durchführen.
Ein einzelnes Abfrageergebnis öffnen

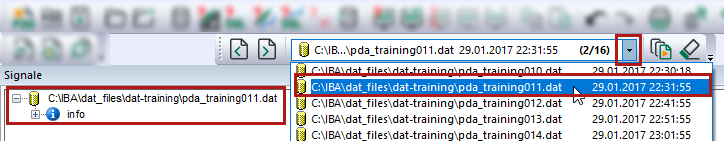

Aus den abgefragten Datensätzen können Sie einen Datensatz aus der Auswahlliste Dateigruppe auswählen und somit öffnen.
Das ausgewählte Ergebnis wird im Signalbaum angezeigt.
Mehrere Abfrageergebnisse öffnen
Die abgefragten Datensätze können Sie wie Dateien auch über die Vorschau im Dialog Öffnen Messdatei oder Hinzufügen Messdatei öffnen.
-

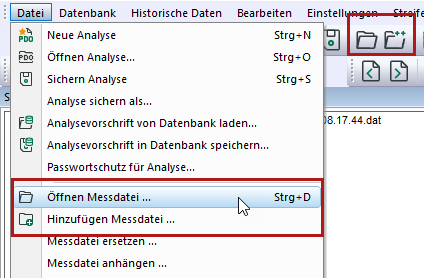

Öffnen Sie den Dialog zum Öffnen bzw. Hinzufügen einer Messdatei entweder über das Menü Datei – Öffnen Messdatei bzw. Hinzufügen Messdatei oder über den entsprechenden Button in der Symbolleiste.
-

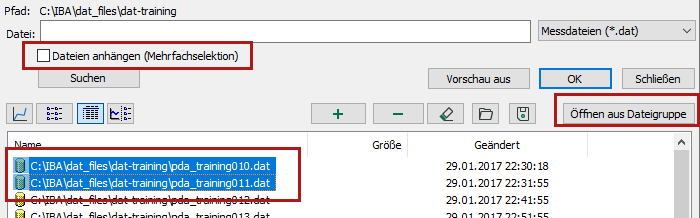

Wählen Sie aus dem Vorschaubereich die gewünschten Abfrageergebnisse aus.Wenn Sie den Vorschaubereich nicht sehen, klicken Sie auf <Vorschau ein>.
-
Die Option Dateien anhängen (Mehrfachselektion) ist auch für abgefragte Daten möglich. Aktivieren Sie bei Bedarf die Option Dateien anhängen (Mehrfachselektion).
-
Klicken Sie auf <Öffnen aus Dateigruppe>.
Die ausgewählte Datenbankdatei erscheint dann im Signalbaum.
Abfrageergebnisse und Messdateien gleichzeitig öffnen
Sie können Ergebnisse der Datenbankabfragen und Messdateien auch gleichzeitig im Signalbaum anzeigen. Die verschiedenen Datenquellen können Sie durch die jeweiligen Symbole unterscheiden.
-
Öffnen Sie den Dialog zum Öffnen bzw. Hinzufügen einer Messdatei entweder über das Menü Datei – Öffnen Messdatei bzw. Hinzufügen Messdatei oder über den entsprechenden Button in der Symbolleiste.
-
Fügen Sie die gewünschten Messdateien dem Vorschaubereich des Dialogs hinzu. Wenn Sie den Vorschaubereich nicht sehen, klicken Sie auf <Vorschau ein>.
-

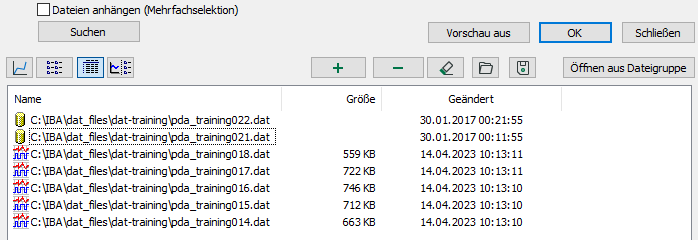

Wählen Sie aus dem Vorschaubereich die gewünschten Abfrageergebnisse und Messdateien aus.
-
Klicken Sie auf <Öffnen aus Dateigruppe>.

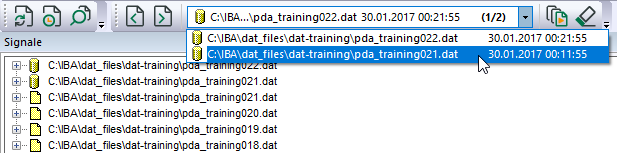

Die Messdateien und Abfrageergebnisse erscheinen in der Auswahlliste Dateigruppe und im Signalbaum.
Sie können die Messdateien im Dialog Messdatei öffnen auch über eine Auswahl und mit <OK> öffnen statt über den Vorschaubereich mit dem Button <Öffnen aus Dateigruppe>.
Dann erscheinen die Messdateien zwar im Signalbaum aber nicht in der Auswahlliste Dateigruppe.
Mehrdimensionale Kanalausdrücke
Die abgefragten mehrdimensionalen Kanalausdrücke können Sie aus der Gruppe Ausdrücke auswählen. Die Signale können Sie wie gewohnt anzeigen und auswerten. Sie können auch die Untersignale auswählen und für Berechnungen bzw. Ausdrücke verwenden.
