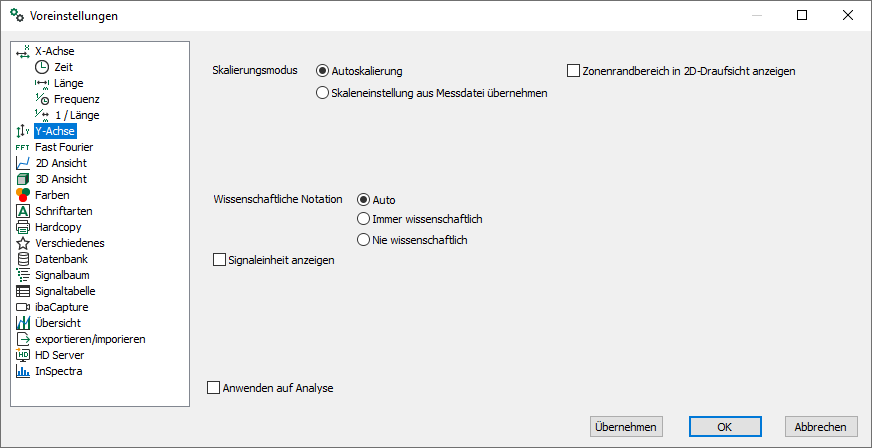

In den Voreinstellungen können Sie nur allgemeine und messdatei-unabhängige Einstellungen für die Y-Achse treffen.

Skalierungsmodus

• Autoskalierung Standardmäßig ausgewählt. Die Y-Achse des Streifens wird so skaliert, dass sie den kleinsten und größten Wert der dargestellten Signale umfasst.

• Skaleneinstellung aus Messdatei übernehmen Sie können schon bei der Datenerfassung mit ibaPDA in den Moduleinstellungen für jedes Signal Messbereichswerte festlegen. Diese Werte werden in der Messdatei gespeichert. Wenn Sie diese Option wählen, interpretiert ibaAnalyzer die Messbereichsgrenzen als Start- und Endwert der Skala.

Wissenschaftliche Notation

• Auto Abhängig von der Größenordnung der Skalenwerte (Anzahl der Vor- bzw. Nachkommastellen) beschriftet ibaAnalyzer die Skalen in wissenschaftlicher Notation (10er-Potenzen) oder nicht.

• Immer wissenschaftlich Skalenwerte in 10er-Potenzen

• Nie wissenschaftlich Skalenwerte mit Vor- und Nachkommastellen

Signaleinheit anzeigen

Wenn Sie diese Option aktivieren, erscheint hinter den Skalenwerten die Maßeinheit aus der Signaltabelle.

Zonenrandbereich in 2D-Draufsicht anzeigen (nur bei Streifen in 2D-Draufsicht)

Wenn Sie diese Option aktivieren, wird in der 2D-Draufsicht die Y-Achse bei Autoskalierung auf die gesamte Breite inkl. der leeren Randbereiche der äußeren Zonen skaliert. Dabei bleiben Bereiche leer, weil der erste und letzte darstellbare und interpolierbare Wert in der Mitte der Zone liegt.

Weitere Informationen zu den Zoneneinstellungen siehe Einstellung bei Verwendung von Zonenbreiten.
