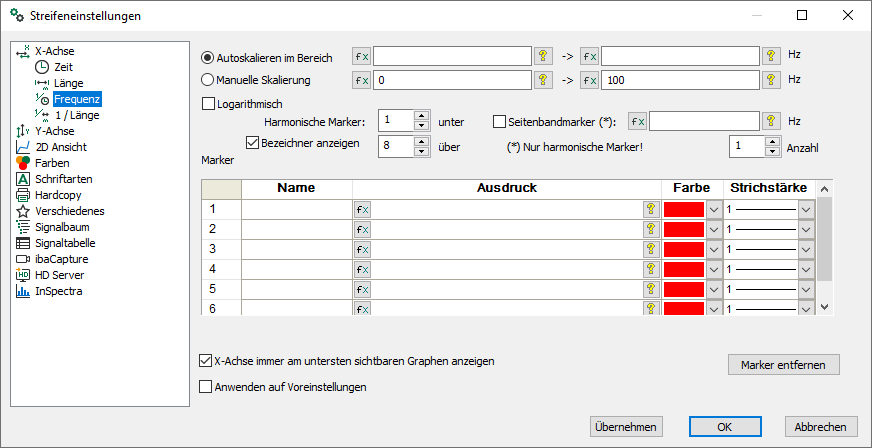

Wenn die X-Achse im Modus Fast Fourier Transformation (Zeit) ist, stehen folgende Einstellungen zur Verfügung.

Autoskalieren im Bereich

Standardmäßig ausgewählt. Die Autoskalierung passt die X-Achse automatisch an die Messdatei an. Sie können auch eine obere und untere Grenze der Skalierung der Frequenzachse (für die FFT-Darstellung) angeben. Dies ist sinnvoll, weil bei der Anwendung der FFT-Darstellung meist ein bestimmter Frequenzbereich von Interesse ist.

Manuelle Skalierung

Bei der manuellen Skalierung können Sie feste Startwerte und Endwerte für die Skala festlegen. Diese Werte können Sie durch Ausdrücke auch variabel gestalten, z. B. abhängig von bestimmten Prozessparametern. Der <fx>-Button öffnet den Ausdruckseditor. Unabhängig von der Signaldauer wird nur der definierte Ausschnitt angezeigt. Eine manuelle Skalierung wird am Skalenursprung durch ein Hand-Symbol angezeigt.

Logarithmisch

Wenn Sie diese Option aktivieren, ist die X-Achse logarithmisch statt linear skaliert. Dies ist bei der FFT-Darstellung über große Frequenzbereiche hilfreich. Die folgenden Abbildungen zeigen den Unterschied.

Lineare Frequenzachse

Logarithmische Frequenzachse

Harmonische Marker … unter/über

Geben Sie die Anzahl der harmonischen Marker über bzw. unter der Hauptfrequenz an, die im Signalstreifen (FFT) angezeigt werden sollen.

Siehe Harmonische Marker.

Bezeichner anzeigen

Aktivieren Sie die Fahnen zur Anzeige der Frequenzwerte der Harmonischen Marker.

Seitenbandmarker

Aktivieren Sie diese Option, wenn Sie auch die Seitenbänder um die Hauptfrequenz herum anzeigen wollen. Sie können zusätzlich einen Ausdruck zur Konfiguration der Seitenbandmarker eingeben, sowie die Anzahl der Seitenbänder, die angezeigt werden sollen.

Siehe Marker.

Tabelle der Marker

Die Tabelle der Marker zeigt alle aktuell definierten X-Achsenmarker. Sie können Marker hier definieren oder löschen. Diese Tabelle umfasst dieselben Marker, die Sie auch über Marker im Kontextmenü eines Streifens erreichen können. Ob ein Marker in dem betreffenden Streifen dargestellt wird, entscheiden Sie später, indem Sie ihn vom Signalbaum in den Streifen ziehen. Siehe X-Achsen-Marker (berechnete Marker).

X-Achse immer am untersten sichtbaren Graphen anzeigen

Wenn mehr Signalstreifen geöffnet sind, als in den Anzeigebereich passen, dann erscheint am rechten Rand ein Scroll-Balken. Wenn Sie diese Option nicht aktivieren, dann bleibt die Skala (X-Achse) am untersten Signalstreifen (Graphen) und ist nicht mehr sichtbar, wenn Sie die Ansicht nach oben scrollen. Wenn Sie diese Option aktivieren, dann befindet sich die Skala automatisch immer unter dem unteren Signalstreifen, der noch vollständig im Recorderfenster zu sehen ist.
