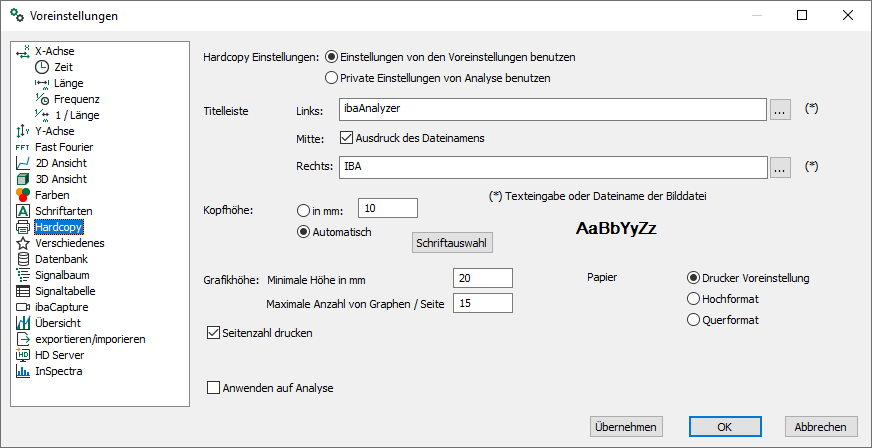

In diesem Dialog können Sie die Druckausgabe der aktuellen Ansicht von ibaAnalyzer konfigurieren. Gedruckt werden die sichtbaren Signalstreifen und das aktuelle Register der Signaltabelle.

Hardcopy Einstellungen

Wählen Sie, ob Sie die Hardcopy-Einstellungen aus den Voreinstellungen oder die in der Analysevorschrift gespeicherten Einstellungen verwenden wollen.

Titelleiste (Kopf)

Für die Titelzeile oder Kopfzeile der Druckausgabe können Sie drei Bereiche anpassen.

In die entsprechenden Eingabefelder können Sie individuelle Texte eingeben oder auch Grafiken einbinden, wie z. B. ein Firmenlogo.

Um eine Grafikdatei zu verwenden, geben Sie den gesamten Pfad sowie den Dateinamen an. Sie können auch den Browser-Button <…> nutzen. Die Grafik muss in einem Standard-Format vorliegen, wie z. B. BMP, JPG, PNG usw.

Kopfhöhe

Die Kopfhöhe ist der Abstand der Kopfzeilengrundlinie zum oberen Seitenrand. Wenn Sie die Option Automatisch wählen, wird die Kopfhöhe der gewählten Schrifthöhe oder der einzubindenden Grafik angepasst. Wenn Sie die Option in mm wählen, geben Sie die Höhe an. Die Kopfzeilenhöhe ist dann fixiert.

Bei Einbindung einer Grafik in die Kopfzeile skaliert das Programm die Grafikgröße automatisch auf die eingestellte Kopfhöhe. Wenn die Grafik zu klein wird, müssen Sie die Kopfhöhe vergrößern.

<Schriftauswahl>

Legen Sie die Schriftart für die Kopfzeile fest.

Grafikhöhe

Die Angaben zur Grafikhöhe beziehen sich auf die Abbildung der Signalstreifen (Graphen) in der Druckausgabe. Wenn sehr viele Signalstreifen geöffnet wurden, dann versucht ibaAnalyzer möglichst viele von ihnen auf die erste Seite zu drucken, was der Lesbarkeit beeinträchtigen kann. Deswegen können Sie eine Mindesthöhe in mm für die Graphen und eine maximale Anzahl von Graphen pro Seite festlegen.

Papier

Geben Sie die Seitenorientierung (Hochformat oder Querformat) vor oder nutzen Sie die Druckervoreinstellungen.

Seitenzahl drucken

Wenn Sie diese Option aktivieren, werden die Seitenzahlen fortlaufend auf jeder Seite gedruckt.
