In diesem Dialog konfigurieren Sie die dreidimensionale Darstellung.

Es gibt 3 verschiedene Varianten der 3D-Darstellung:

Für die unterschiedlichen Darstellungsarten haben Sie verschiedene Einstellungsmöglichkeiten.

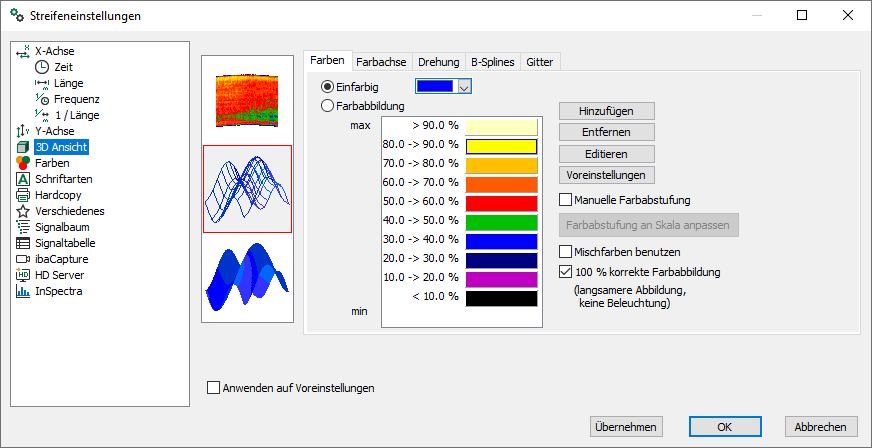

Register Farben

Wählen Sie zunächst aus, ob die Ansicht einfarbig oder mehrfarbig sein soll. Bei mehrfarbigen Abbildung unterscheiden sich die Amplituden der Messwerte farblich. 2D-Draufsichten sind immer mehrfarbig.

Bei einer einfarbigen Ansicht können Sie die Farbe über das Auswahlfeld daneben einstellen.

Mehrfarbige Farbskala bearbeiten

Die Farben werden entsprechend dem Werteumfang des Messsignals in zehn Stufen zu je 10% des Maximalwertes verteilt.

Sie können die Farben sowie die Aufteilung der Skala bearbeiten.

Mit den Buttons <Hinzufügen> und <Entfernen> ändern Sie die Anzahl der Farbstufen. Die prozentuale Aufteilung wird automatisch neu berechnet. Hinzufügen: Klicken Sie auf das Farbfeld, über dem Sie eine weitere Farbstufen hinzufügen wollen. Entfernen: Klicken Sie auf das Farbfeld, das Sie entfernen wollen.

Mit dem Button <Editieren> ändern Sie die Farbe des Farbfelds.

Mit dem Button <Voreinstellungen> setzen Sie die Änderungen auf die Farben in den Voreinstellungen zurück. Die Farben in den Voreinstellungen können Sie auch unter 3D Ansicht anpassen. Hier setzen Sie die Farben mit dem Button <Voreinstellungen> auf die ibaAnalyzer-Standardeinstellungen zurück.

Wenn Sie die Option Mischfarben benutzen aktivieren, sind die Farbübergänge fließend.

Wenn Sie die Option 100% korrekte Farbabbildung aktivieren, wird die Farbdarstellung glatter und exakter. Allerdings kann das Rendering bei größeren Datenmengen länger dauern und Sie können die Beleuchtung nicht einstellen.

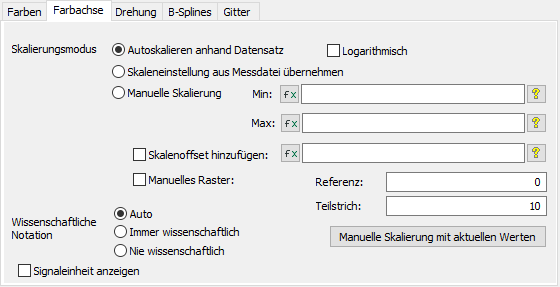

Register Farbachse

In diesem Register stellen Sie Endwerte, Lage und Teilung der Farbskala ein. Wählen Sie dafür Manuelle Skalierung aus und geben Sie feste Werte für den Skalenanfang und das Skalenende vor.

Dieses Register ist nur in den Streifeneinstellungen verfügbar und nicht in den Voreinstellungen.

Die Einstellungen entsprechen denen im Register Y-Achse bei der normalen Signalanzeige, siehe Y-Achse in den Streifeneinstellungen.

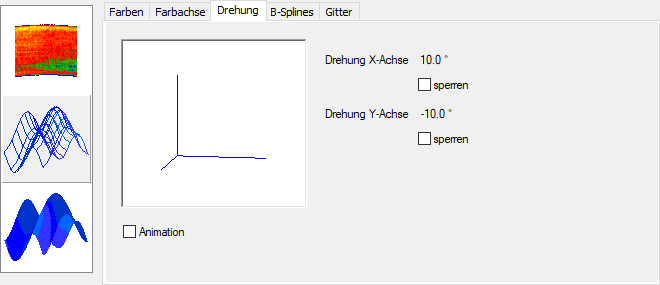

Register Drehung

In diesem Register können Sie die X-Achse und die Y-Achse für die manuelle und animierte Rotation sperren oder freigeben. Wenn eine Achse gesperrt ist, können Sie die Ansicht nicht mehr um diese Achse drehen.

Wenn Sie die Option Animation aktivieren, startet im Signalstreifen eine rotierende Animation der Grafik um alle freigegeben Achsen.

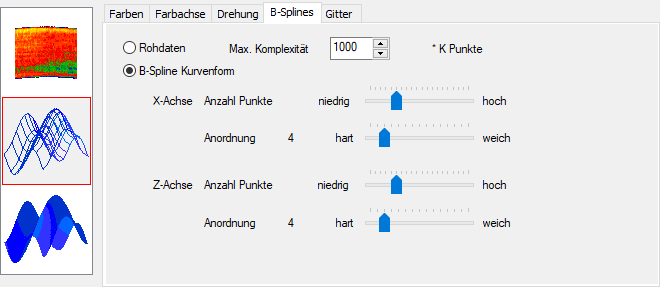

Register B-Splines

Mit den B-Spline-Einstellungen können Sie die Dichte des Gitterrasters anpassen.

Wenn Sie die Option Rohdaten auswählen, werden die Original-Messpunkte dargestellt und sowohl in X-Richtung als auch in Z-Richtung mit geraden Linien verbunden.

Wenn Sie die Option B-Spline Kurvenform auswählen, wird die Oberfläche durch B-Spline-Berechnungen geglättet und gerundet. Dabei werden die Verbindungslinien zwischen den Messpunkten mittels zusätzlicher Stützpunkte in Kurven umgewandelt.

In dem Eingabefeld Max. Komplexität können Sie die Gesamtzahl der Punkte festlegen (10.000 bis 1.000.000 Punkte = 10*K bis 1000*K Punkte). Bei einer großen Datenmenge kann eine hohe Anzahl an Punkten die Leistung beeinträchtigen.

Mit den Schiebereglern stellen Sie die Punktdichte und den Kurvencharakter für die X-Achse und Z-Achse ein.
Register Gitter

In diesem Register können Sie die Anzeige des räumlichen Gitternetzes und der Skalenwerte auf den Achsen einschalten oder ausschalten.
Register Beleuchtung

Das Register Beleuchtung erscheint im Dialogfenster nur, wenn bei Gitter- oder Oberflächendarstellung im Register Farben die Option 100 % korrekte Farbabbildung deaktiviert ist.

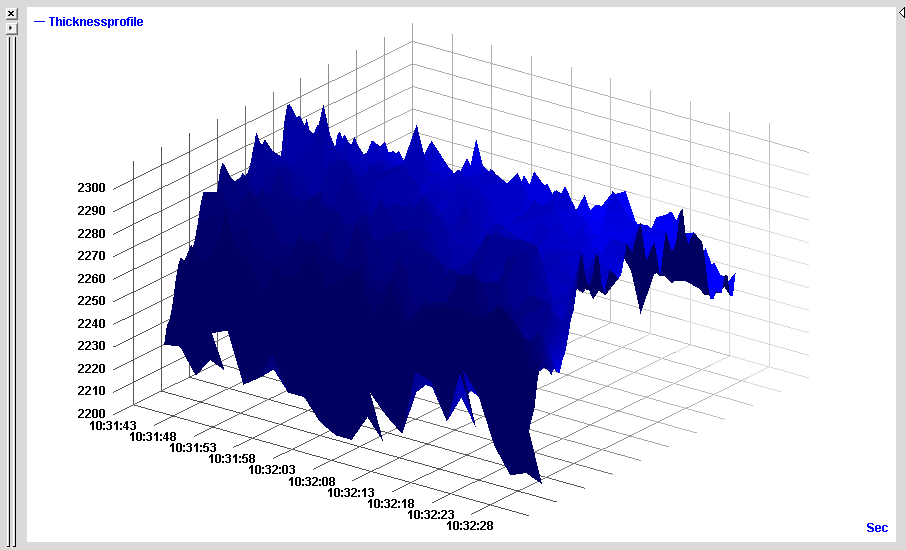

Wenn Sie die Option Beleuchtung freigegeben aktivieren, dann simuliert ibaAnalyzer eine seitliche Beleuchtung auf die 3D-Grafik. Dies ist für einfarbige und mehrfarbige Darstellungen möglich.

Mit den Schiebereglern können Sie die Helligkeit und Lichtstärke anpassen, um eine optimale Darstellung zu erhalten.
