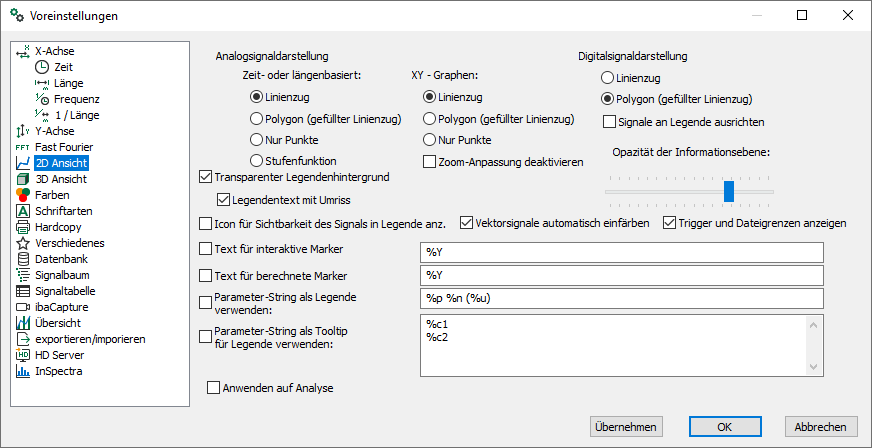

In diesem Dialog legen Sie fest, wie die Signalverläufe in der zweidimensionalen Darstellung angezeigt werden.

Als Standardeinstellungen sind Linienzug für Analogwerte und Polygon für Digitalsignale eingestellt.

In der gefüllten Linienzugdarstellung können sich bei mehreren Signalen je Streifen die Kurven gegenseitig verdecken. Die "vorderste" Kurve gehört zu dem Signal, das in der Graphenlegende an unterster Stelle steht.

Die Option Nur Punkte zeigt den Signalverlauf als eine Reihe von Punkten (ein Punkt je Sample), ohne die verbindenden Linien.

Die Stufenfunktion eignet sich für Werte, die zwischen zwei Punkten konstant bleiben, wie z. B. Batch- oder Produktnummern. Dabei bleibt der Wert des letzten Samples grafisch konstant, bis ein neuer Wert auftritt.

Beispiele der unterschiedlichen Signaldarstellung finden Sie im Kapitel Normalansicht.

Weitere Optionen:

Signale an Legende ausrichten

Diese Option gilt nur für Digitalsignale. Die Digitalsignale werden exakt auf Höhe der passenden Signallegende ausgerichtet.

Zoom-Anpassung deaktivieren (nur bei X-Y-Graphen)

Wenn Sie in einen Trendgraphen mit zeitbasierten Signalen einzoomen und dann auf die X-Y-Darstellung umschalten, übernimmt der X-Y-Graph standardmäßig den Wertebereich der Zoomstufe. Sie sehen in der X-Y-Darstellung nur die Werte aus dem gezoomten Bereich. Wenn Sie diese Option aktivieren, wird die Zoomstufe beim Umschalten auf X-Y-Darstellung ignoriert und der X-Y-Graph zeigt die gesamten Wertebereiche.

Transparenter Legendenhintergrund

Wenn Sie diese Option aktivieren, wird der Hintergrund der Legende vollständig transparent. Dadurch wird zwar die Sichtbarkeit der Kurve verbessert, aber die Lesbarkeit der Legende kann beeinträchtigt werden. Wenn Sie diese Option deaktivieren, hat die Legende einen Hintergrund. Siehe auch Legende formatieren.

Legendentext mit Umriss

Wenn Sie diese Option aktivieren, bleibt die Legende sichtbar, selbst wenn sie durch eine gleichfarbige Kurve überlagert wird. Die Konturen des Textes werden in einer Kontrastfarbe dargestellt.

Opazität der Informationsebene

Alle Arten von Markern, Legenden, Einheiten und Mauszeigern in einem Graphen sind einer transparenten Ebene zugeordnet, der so genannten Informationsebene, die über dem Graphen liegt. Über den Schieberegler können Sie die Opazität bzw. Transparenz dieser Ebene steuern.

• Stellung ganz links = keine Opazität (100 % transparent): Keine Informationen sind sichtbar.

• Mittelstellung = ca. 50 % Opazität: Kurven sind hinter der Informationsebene noch sichtbar.

• Stellung ganz rechts = 100 % Opazität (nicht transparent):Kurven werden verdeckt.

Icon für Sichtbarkeit des Signals in Legende anzeigen

Wenn Sie diese Option aktivieren, erscheint das Sichtbarkeitssymbol vor dem Signalnamen in der Legende. Über dieses Symbol können Sie die Sichtbarkeit des Signals für diesen Streifen ein- und ausschalten.

Vektorsignale automatisch einfärben

Wenn Sie ein Vektorsignal aus dem Signalbaum in einen normalen Signalstreifen ziehen, werden die im Vektor enthaltenen Signale als einzelne Kurven dargestellt.

Wenn Sie diese Option aktivieren, dann werden die einzelnen Signalkurven automatisch entsprechend dem Farbschema unterschiedlich eingefärbt (siehe Voreinstellungen – Farben). Wenn Sie diese Option deaktivieren, dann erhalten alle Kurven des Vektorsignals die gleiche Farbe.

Trigger und Dateigrenzen anzeigen

Wenn Sie diese Option aktivieren, werden Start- und Stopp-Trigger sowie Dateigrenzen (bei aneinandergehängten Dateien) im Streifen angezeigt.

Text für interaktive/berechnete Marker

Wenn Sie diese Option aktivieren, können Sie dem Markertext zusätzliche Informationen oder Kommentare anfügen. Geben Sie die Parameter-Strings als Platzhalter für die verschiedenen Optionen in das Eingabefeld ein. Standardmäßig wird der Y-Wert an der Markerposition angezeigt ("%y"). Sie können auch einen beliebigen Text eingeben. Untenstehend finden Sie die Beschreibung der Parameter-Strings.

Parameter-String als Legende verwenden

Wenn Sie die Option aktivieren, können Sie der Legende zusätzliche Informationen oder Kommentare anfügen. Geben Sie die Parameter-Strings für die verschiedenen Optionen in das Eingabefeld ein. Standardmäßig wird ggf. ein FFT-Präfix, der Signalname und die Einheit in Klammern angezeigt ("%p %n (%u)").

Sie können den Signalnamen auch durch Informationen oder Kommentare ersetzen. Untenstehend finden Sie die Erläuterung der Parameter-Strings.

Parameterstring als Tooltip für Legende verwenden

Wenn Sie die Option aktivieren, können Sie dem Tooltip zusätzliche Informationen anfügen. Der Tooltip erscheint, wenn der Mauszeiger auf der Legende steht. Geben Sie die Parameter-Strings für die verschiedenen Optionen in das Eingabefeld ein. Standardmäßig werden die Kommentare des Signals angezeigt, wenn vorhanden ("%c1 %c2"). Sie können somit entscheiden, welche Informationen ständig in der Legende angezeigt werden und welche im Tooltip.

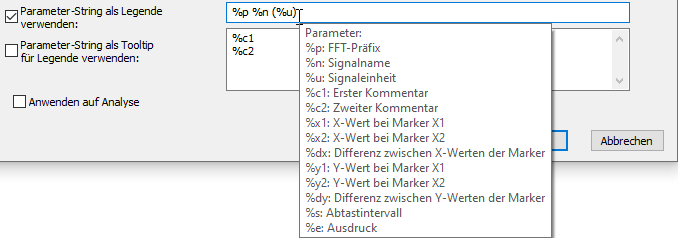

Übersicht der Parameter-Strings

Die folgenden Parameter-Strings stehen zur Verfügung. Wenn diese Parameter im Signal nicht belegt sind, z. B. wenn das Signal keine Einheit hat, dann wird der Parameter in der Anzeige ignoriert.

Parameter	Beschreibung
%p	Fügt einen Präfix in der FFT-Ansicht ein, z. B. "FT" vor Signalmodus: "FT (amp-norm)"
%n	Fügt den Signalnamen ein.
%u	Fügt die Einheit ein.
%c1, %c2	Fügt den ersten bzw. zweiten Kommentar des Signals ein.
%x	Nur Marker: Fügt den X-Wert an der Markerposition ein.
%x1, %x2	Nur Legende/Tooltip: Fügt die aktuelle Position des Markers 1 bzw. 2 auf der X-Achse ein.
%dx:	Nur Legende/Tooltip: Fügt die Differenz der Markerpositionen in X-Achseneinheiten eingefügt werden
%y	Nur Marker: Fügt den Y-Wert an der Markerposition ein.
%y1, %y2	Nur Legende/Tooltip: Fügt den aktuellen Signalwert an der Position des Markers 1 bzw. 2 in der jeweils passenden Signaleinheit ein. Verwendung mit Textkanälen möglich.
%dy	Nur Legende/Tooltip: Fügt die Differenz der Signalwerte an den Positionen der Marker 1 und 2 in der jeweils passenden Signaleinheit ein.
%s	Fügt die Zeit- oder Längenbasis ein, mit der die Signale in die Messdatei geschrieben wurden. Bei zeitbasierten Daten erfolgt die Angabe in Sekunden (sec), bei längenbasierten Daten in Meter (m).
%e	Fügt den Ausdruck ein, der dem Signal zugrunde liegt bzw. mit dem das Signal erzeugt/berechnet wird (wie in Spalte Ausdruck in der Signaltabelle).
%py	Nur Marker: Fügt bei einem Unterkanal den Y-Wert des übergeordneten Kanals an der Markerposition ein.
%py1, %py2	Nur Legende/Tooltip: Fügt bei einem Unterkanal die Werte des übergeordneten Kanals ein. Verwendung mit Textkanälen möglich.
